Instruções de uso Sistema de recebimento de gás anestésico AGS 39
Português do Brasil

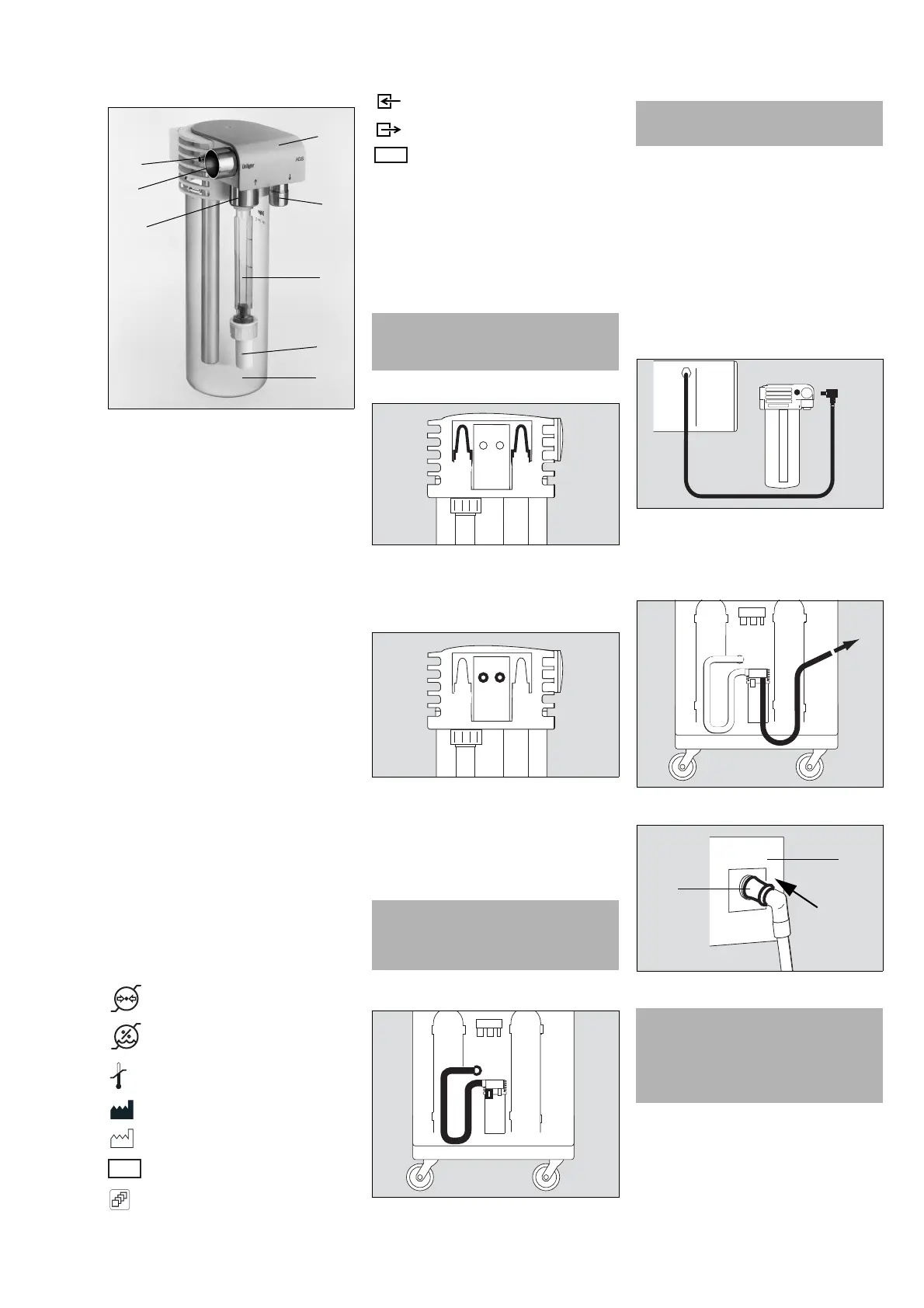

Visão geral
A Cabeçote do AGS
B Bocal para o tubo de extração
C Tubo de fluxo com boia para indicar o fluxo da
extração
D Filtro de partículas
E Recipiente para o volume de tampão
F Bocal para o tubo de transferência
G Bocal para o segundo tubo de transferência,
fechado com tampa rosqueada
H Acoplador F para linha de retorno de gás de
amostra (opcional)
O sistema de recebimento de gás anestésico AGS
funciona como um “sistema aberto”. Os gases
anestésicos/expiratórios em excesso são
conduzidos para o recipiente de tampão do sistema
de exaustão e daí são expelidos em um fluxo
volumétrico contínuo para o sistema de eliminação
através do sistema de transferência.
As aberturas no sistema de exaustão impedem
qualquer aumento da pressão expiratória e qualquer
pressão negativa no sistema de respiração.
Descrição do sistema
O sistema de recebimento de gás anestésico
AGS não é aplicado como um sistema
independente. É utilizado como um dos três
componentes de um sistema de extração de gás
anestésico AGSS. Os outros componentes são:
– Sistema de transferência composto por tubos
de transferência (1 ou 2) que ligam as portas de
exaustão de gases residuais do aparelho-base
(aparelho de anestesia Dräger, ventilador
Dräger) ao sistema receptor
– Sistema de eliminação composto por uma
unidade terminal, ejetor e tubo de extração.
Observe os respectivos manuais de instruções da
unidade terminal AGSS.
Símbolos
Abreviações
Preparação
Posicionamento do AGS em um aparelho-base
1 Coloque o AGS com as ranhuras sobre os pinos
apropriados no aparelho-base e deixe-o
deslizar até ele ficar posicionado. Observe as
instruções de uso do aparelho-base.
Posicionamento do AGS em um trilho
1 Ajuste a braçadeira do trilho ao sistema de
exaustão.
2 Prenda o AGS em um trilho e fixe-o com o botão
giratório.
Conexão do sistema de recebimento
Conectar o tubo de transferência
Observe as instruções de uso do aparelho
respectivo.
Se for usado um tubo de transferência:
1 Empurre o tubo de transferência para o bocal
designado.
Se forem necessários dois tubos de transferência:
1 Remova a tampa rosqueada do bocal.
2 Empurre o segundo tubo de transferência sobre
o bocal.
Conexão da tubulação de retorno de gás de
amostra para o monitor de gás anestésico
Adicionalmente, o AGS pode receber e extrair gás
de amostra extraído por um monitor de gás
anestésico.
Observe as instruções de uso do aparelho
respectivo.
1 Conecte a tubulação de retorno de gás de
amostra à saída de gás de amostra do monitor.
2 Insira o conector do tubo no acoplador do
sistema de exaustão até encaixar.
Conectar o tubo de extração
1 Conecte o tubo de extração ao bocal respectivo
do sistema receptor.
2 Ligue o conector do tubo de extração (A) à
unidade terminal do sistema de eliminação (B).
001
Pressão do ambiente
Umidade relativa
Limitação de temperatura
Fabricante
Data de fabricação
Número de peça
Quantidade
REF
Entrada
Saída
Este produto é um equipamento médico
(procedimento de avaliação da
conformidade CE)
AGS Sistema de recebimento de gás
anestésico
AGSS Sistema de extração de gás anestésico
ADVERTÊNCIA
Risco de lesão do paciente
Monte o AGS de acordo com estas instruções
de uso.
002012
ATENÇÃO
Risco de lesões físicas
Ao conectar ou desconectar tubos, agarre
sempre a luva. Caso contrário, o tubo pode ser
estendido em excesso e danificado.
013
MD
ATENÇÃO
Feche o bocal que não está em uso com uma
tampa rosqueada.
007014008
ADVERTÊNCIA
Risco de lesões físicas
Execute um autoteste do sistema de
respiração anestésico, incluindo o AGS
totalmente instalado, antes do uso.
Verifique se o tubo de fluxo está funcionando
adequadamente.
