148 取扱説明書 麻酔ガス回収システム（AGS）
保守点検に関する用語の定義
点検
.
メンテナンス

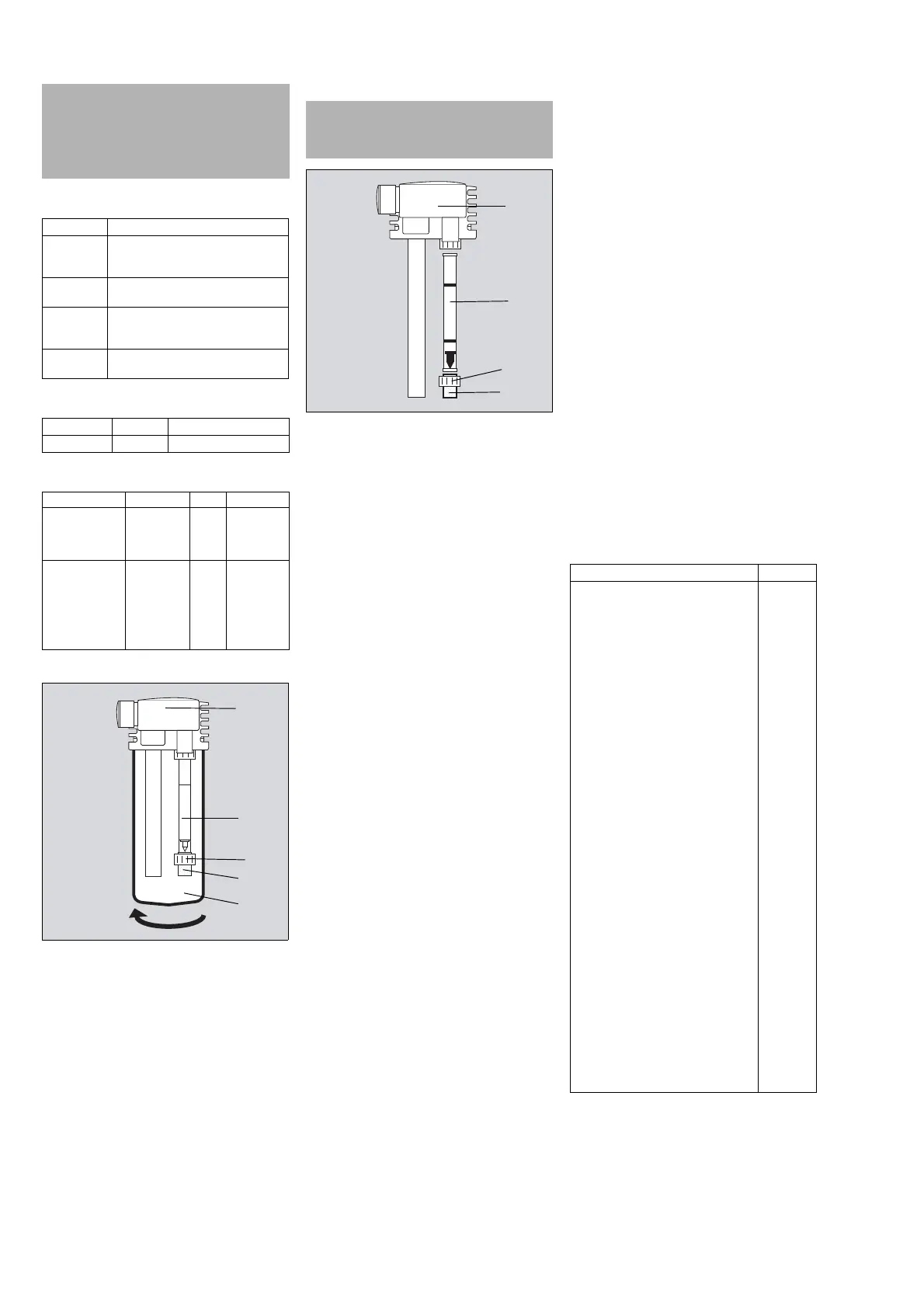

粒子フィルターの交換
1 バッファボリュームコンテナー (E) を左に 45°
回して取り外します。
2 下方のナット (C) をゆるめ、目詰まりした粒子
フィルター (D) をフローチューブ (B) から取り
外します。
3 新しい粒子フィルター(D)をはめて、ナット
(C)で再度取り付けて下さい。
4 AGS コンテナー (E) を戻し、カチッと音がして
元の場所に嵌るまで時計回りに回します。
フローチューブの交換
1 バッファボリュームコンテナーを左に 45°回
して取り外します。
2 機能しなくなったフローチューブ (B) を緩めて
AGS ヘッド (A) から取り外します。
3 粒子フィルター (D) とナット (C) を取り外し、
新しいフローチューブ (B) にねじ回しで取り付
けます。
4 新しいフローチューブ (B) をねじ回しで取り付
けます。
5 AGS コンテナーを戻し、カチッと音がして元
の場所に嵌るまで時計回りに回します。
修理
Dräger では、修理はすべて DrägerService にお任せ
下さること、また Dräger 純正の補修パーツのみを
使用することをお勧めします。
廃棄
本製品は、国の法的規制に従って廃棄する必要が
あります。
使用済みの粒子フィルターは、普通の廃棄物と一
緒に廃棄して下さい。
仕様
注文リスト
警告
メンテナンスを適切に実施しない場合の危険性
メンテナンスの実施中に、機器がガス栓に接続さ
れていると、身体や機器を損傷する恐れがありま
す。
メンテナンスを実施する前に、ガス栓と接続され
ている部分を、すべて切り離して下さい。
用語 定義
保守点検 機器が正常機能する状態を維持また
は復元するために行われるあらゆる
作業（点検、定期点検、修理）
点検 機器の現在の状態を判断および評価
するために行われる作業
メンテナン
ス
機器が正常に機能する状態を維持す
るために、指定された間隔で定期的
に行われる作業
修理 機器が故障した後、完全に機能する
状態に戻すために行われる作業
確認項目 実施間隔 担当責任者
点検 年に 1 度 保守点検担当者
コンポーネント 実施間隔 作業 担当責任者
粒子フィルター 目詰まりし
ている場
合、交換し
て下さい。
交換 ユーザー
フローチューブ フロートが
引っかかる
などして、
動かないよ
うであれば
交換して下
さい。
交換 ユーザー
010
注意
人体に危害が及ぶ危険性
フローチューブは、フロートの円錐形の先端が
下を向くように置いて下さい。
011
環境条件
使用中
温度 10 ～ 40 °C
（50 ～ 104 °F）
気圧 700 ～ 1060 hPa
（10.15 ～ 15.35 psi）
相対湿度 0 ～ 98 %（結露なし）
保管中:
温度 –20 ～ 60 °C
(–4 ～ 140 °F)
気圧 500 ～ 1100 hPa
（7.25 ～ 15.95 psi）
相対湿度 0 ～ 98 %（結露なし）
性能データ
麻酔器/人工呼吸器への影響：
呼気圧の上昇 30 L/分 の場合
<0.5 mbar （30 L/分 の
場合 <0.0072 psi）
75 L/分 の場合
<3.5 mbar （75 L/分 の
場合 <0.05 psi）
生じる陰圧
0.01 mbar
(<0.00014 psi)
生じる流量 <50 mL/分
環境への影響：
フレッシュガス流量
および通気条件によ
るガス喪失量
<25 mL/分 （標準値）
環境汚染を避けるため
の最大フレッシュガス
フロー
30 L/分
運転データ
排出流量容量 30 ～ 50 L/分
粒子フィルター孔径 0.1 mm(0.04 インチ）
粒子フィルター抵抗値 50 L/分 の場合、5 mbar
（50 L/分 の場合
0.072 psi）
寸法
（幅 x 高さ x 奥行）
120 mm x 350 mm x
200 mm
（4.72 インチ x 13.78 イン
チ x 7.87 インチ）
重量 (ホースを除く) 約 970 g
（約 2.15 ポンド）
欧州医療機器クラス分
類
クラス I
UMDNS コード
Universal Medical
Device Nomenclature
System – 医療機器国際
統合名称システム
10-142
本医療機器は ISO80601-2-13 で定められた要件を
満たしています。
名称 注文番号
AGS 麻酔ガス回収システム
M33300
AGS ヘッド
MX08627
O リング
MX08037
カバー
MX08036
フローチューブ
M33293
粒子フィルター
M33294
AGS コンテナー
M33292
サンプルガスリターンライン接続部
M33149
ねじキャップ
M33291
アクセサリー
AGS
排出装置
M36175
NA プラグ、45°
G60440
AGSS プラグ
G60495
AGSS プラグ
G60580
AGS トランスファーホース 0.5 m
（19.7 インチ）
M35016
AGS トランスファーホース 0.75 m
（29.5 インチ）
M33955
AGS トランスファーホース 1m
（39.4 インチ）
M33295
AGS トランスファーホース 1.5 m
（59 インチ）
M33296
AGS 排出ホース 0.5 m（19.7 インチ）
M35015
AGS 排出ホース 1.5 m（59 インチ）
M33297
AGS 排出ホース 3m（118 インチ）
M33298
AGS 排出ホース 5m（196 インチ）
M33299
AGS 排出ホース 0.9 m（35.4 インチ）
M36746
AGS ホースアダプタ（JP/AS のみ）
M36048
人工呼吸器用 AGS アダプタ
8413433
呼吸システム用 AGS アダプタ
M29430
AGS レールクランプキット
M32967
