Használati útmutató Altatógáz-gyűjtőrendszer (AGS) 89
Magyar

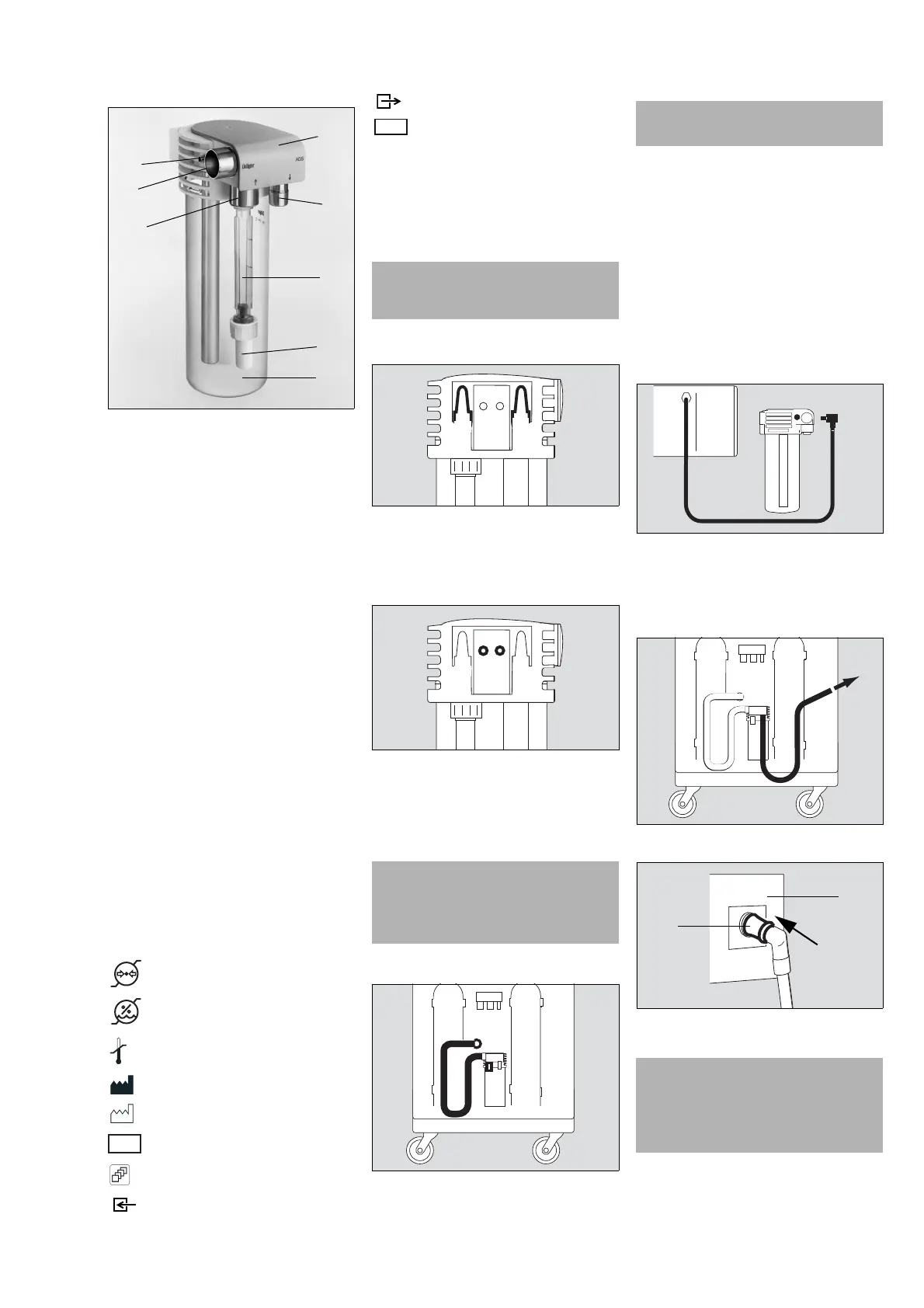

Áttekintés
A AGS rendszer fejrésze
B Az elszívó cső csatlakozócsonkja
C Az elszívási áramlást mutató rotaméter cső
D Részecskeszűrő
E Tárolótartály
F Az elvezető cső csatlakozócsonkja
G A második elvezető cső csatlakozócsonkja,
sapkával lezárva
H F-csatlakozó a mintagáz visszatérő vezetékhez
(opcionális)
Az AGS altatógáz-gyűjtőrendszer „nyitott
rendszerként” üzemel. A fölösleges anesztetikus
gázok/kilélegzett gázok a gyűjtőrendszer
tárolótartályába kerülnek, ahonnan az
elvezetőrendszer folyamatos térfogatáramlással
szívja el azokat a továbbítórendszeren keresztül.
A gyűjtőrendszer nyílásai megakadályozzák, hogy a
lélegeztető rendszerben megemelkedhessen a
kilégzési nyomás, illetve negatív nyomás jöjjön
létre.
A rendszer leírása
Az AGS altatógáz-gyűjtőrendszer nem
használható önálló rendszerként. Az AGSS
altatógázgáz-elszívórendszer három
komponensének egyike. A másik két komponens:
–az elvezető rendszer, elvezető tömlőkkel (1
vagy 2), amelyek az alapkészülék (Dräger
altatógép, Dräger lélegeztetőgép) elszívó
kivezetésére csatlakoztatva, azt összekötik a
gyűjtőrendszerrel.
–az elszívó rendszer, amelynek részei a
csőcsatlakozó, az ejektor és az elszívó tömlő
.
Kövesse az AGSS csőcsatlakozó használati
útmutatóját.
Szimbólumok
Rövidítések
Előkészítés
Az altatógáz-gyűjtőrendszer elhelyezése az
alapkészüléken
1 Akassza az altatógáz-gyűjtőrendszert a
nyílásokkal az alapeszköz megfelelő csapjai
fölé és engedje, hogy az lefele, a helyére
csússzon. Tartsa be az alapkészülékhez
mellékelt használati útmutatót.
Az AGS elhelyezése sínen
1 Illessze a sínkapcsot a gyűjtőrendszerhez.
2 Helyezze az altatógáz-gyűjtőrendszert a sínre,
majd rögzítse a helyén a szorítócsavarral.
A gyűjtőrendszer csatlakoztatása
Az elvezető tömlő csatlakoztatása
 Tartsa be a megfelelő készülékhez mellékelt
használati útmutatót.
Ha egy elvezető tömlőt használ:
1 Nyomja az elvezető tömlőt a megfelelő
csatlakozócsonkra.
Ha két elvezető tömlő szükséges:
1 Vegye le a csavaros védősapkát a
csatlakozócsonkról.
2 Tolja a második elvezető tömlőt a
csatlakozócsonkra.
A mintagáz visszatérő vezetékének
csatlakoztatása az anesztetikus gáz
monitorozásához
Az AGS ezenkívül képes egy külső altatógáz-
monitorozás által nyert mintagáz gyűjtésére és
elvezetésére.
 Tartsa be a megfelelő készülékhez mellékelt
használati útmutatót.
1 Csatlakoztassa a mintagáz visszatérő vezetékét
a monitor mintagáz kimenetére.
2 Nyomja a tömlőcsatlakozót a gyűjtőrendszer
csatlakozójába addig, amíg kattanással a
helyére nem kerül.
Az elszívó tömlő csatlakoztatása
1 Csatlakoztassa az elszívó tömlőt a
gyűjtőrendszer megfelelő csatlakozócsonkjára.
2 Az elszívó tömlő csatlakozóját (A)
csatlakoztassa az elszívó rendszer
csatlakozójába (B).
001
Környezeti nyomás
Relatív páratartalom
Hőmérséklethatár
Gyártó
Gyártás ideje
Cikkszám
Mennyiség
Bemenet
A
B
C
D
E
F
G
H
REF
Csatlakozó
A termék egy orvostechnikai eszköz (CE-
megfelelőség értékelési eljárás)
AGS Altatógáz-gyűjtőrendszer
AGSS Altatógáz-elszívórendszer
VIGYÁZAT
A beteg sérülésének veszélye
Szerelje össze az altatógáz-gyűjtőrendszert a
jelen használati útmutató szerint.
002012
FIGYELEM
Személyi sérülés veszélye
Mindig a gyűrűnél fogva csatlakoztassa vagy
csatlakoztassa szét a tömlőket. Ellenkező
esetben a tömlők megnyúlhatnak és
károsodhatnak.
013
MD
FIGYELEM
A nem használt csatlakozócsonkot zárja el egy
csavaros kupakkal.
007014008
VIGYÁZAT
Személyi sérülés veszélye
Használat előtt végezze el az anesztéziás
lélegeztető rendszer öntesztjét, beleértve a
teljesen felszerelt AGS tesztjét is.
Ellenőrizze a rotaméter cső megfelelő
működését.
A
