Instandhaltung
Dräger Polytron 2000 7
8. Wartungsschalter (1) in
Stellung Messen bringen,
linke Position. Die 4 bis 20
mA Ausgabe wechselt zum
Messbetrieb.
9. Frontdeckel in die Service-
Öffnung einsetzen und mit
einem Sechskantschlüssel
durch Drehen im Uhrzeiger-
sinn (ca. 60°) schließen.

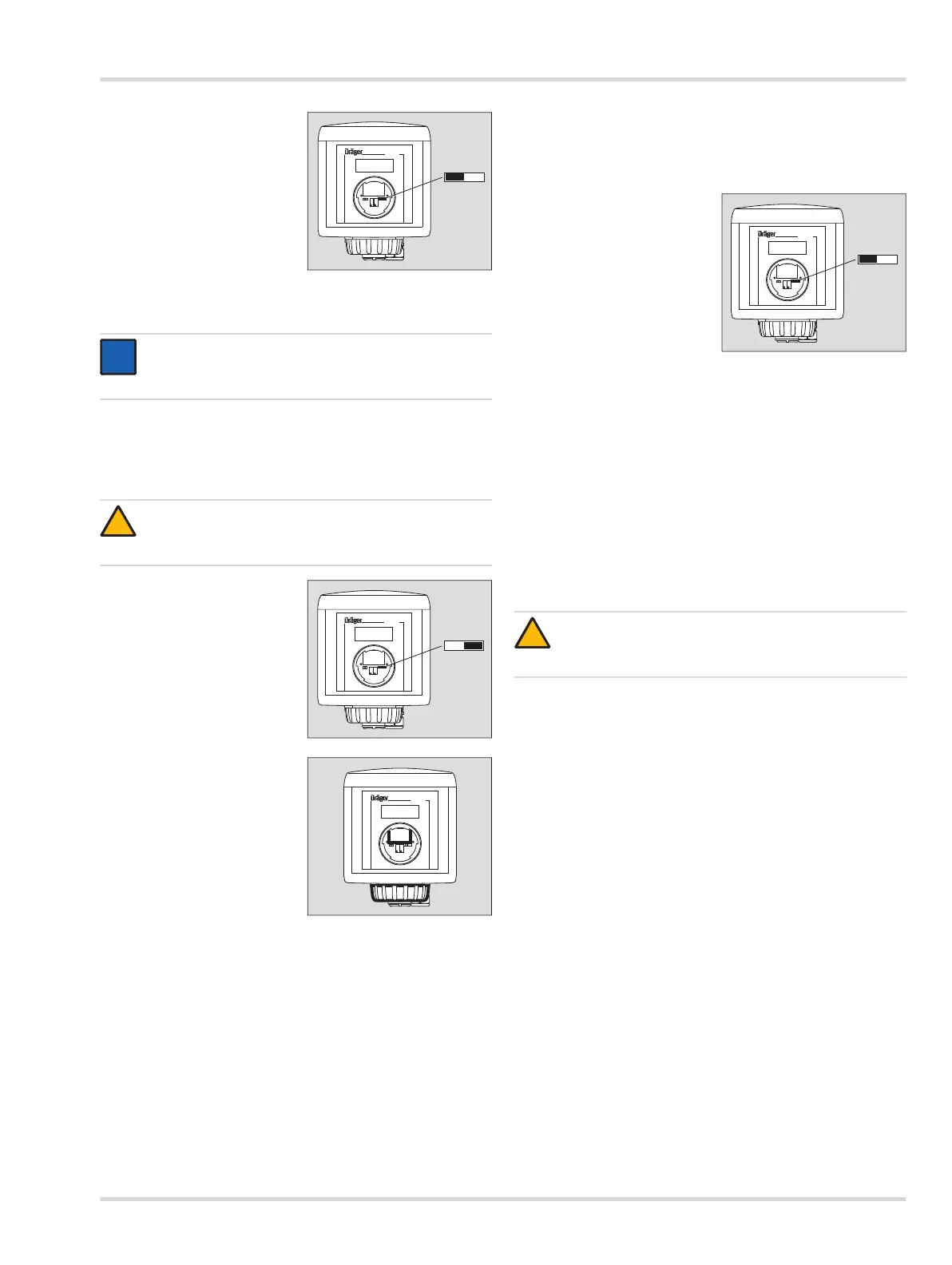

6.3 Sensor wechseln
1. Mit einem Sechskantschlüssel den Frontdeckel der Ser-
viceöffnung durch Drehen gegen den Uhrzeigersinn (ca.
60°) öffnen. Die Wartungsschalter und die Potentiometer
für die Kalibrierung sind jetzt zugänglich.
2. Wartungsschalter (1) auf
die rechte Position schal-
ten. Die 4 bis 20 mA Ausga-
be wechselt zum
Wartungsmodus. Diese Po-
sition gibt ein Wartungssig-
nal auf den Analogausgang
aus und verhindert die Aus-
lösung von Alarmen.
3. Bajonettring (2) vom Trans-
mitter entfernen; alten Sen-
sor herausziehen.
4. Sensor in Sensoradapter
montieren (siehe Monta-
geanweisung MEC Key).
5. Auf der Rückseite des Sen-
soradapters ist ein kodierter
Stecker. Den Sensoradap-
ter so in die Sensoröffnung
einsetzen, dass die Kodie-
rung des Steckers nach hin-
ten und das Dräger-Logo nach vorne zeigt.
Bevor der Stecker in die Buchse gedrückt wird, muss si-
chergestellt sein, dass die Kodierung von Stecker und
Buchse übereinstimmt. Eine falsche Verbindung kann den
Sensor beschädigen!
6. Sensoradapter mit Bajonettring (2) im Transmitter befesti-
gen.
7. Abwarten, bis der Messwert unterhalb der im Zentralgerät
eingestellten Alarmschwelle ist. Sonst wird ein Alarm aus-
gelöst, wenn unmittelbar nach dem Austausch des Sen-
sors der Wartungsschalter auf die Position für den
Messbetrieb geschaltet wird.
8. Wartungsschalter (1) auf
die linke Position schalten.
Die 4 bis 20 mA Ausgabe
wechselt zum Messbetrieb.
9. Frontdeckel in die Service-
Öffnung einsetzen und mit
einem Sechskantschlüssel
durch Drehen im Uhrzeiger-
sinn (ca. 60°) schließen.
Nachdem die Einlaufphase des Sensors abgelaufen ist:
Bei Transmittern, die für eine transmitterspezifische Kalibrie-
rung mit Kalibriergas eingestellt sind
Sensor kalibrieren, Seite 5.
Bei Transmittern, die für eine Benutzung der werkseitigen Ka-
libriereinstellung des Sensors eingestellt sind.
Der Transmitter ist betriebsbereit.
Entsorgung elektrochemischer Sensoren:
Als Sonderabfall entsorgen.
Entsprechende örtliche Abfallbeseitigungsvorschriften beach-
ten.
Auskünfte erteilen die örtlichen Umwelt- und Ordnungsämter
sowie geeignete Entsorgungsunternehmen.
HINWEIS
Für den Einbau des Sensors DrägerSensor MEC ist
der Sensoradapter MEC Key erforderlich.
VORSICHT
Nur den Innensechskantschlüssel (5 mm) ohne Kugel-
kopf verwenden.
VORSICHT
Nicht ins Feuer werden, Explosionsgefahr.
Nicht gewaltsam öffnen, Verätzungsgefahr.
!
