Mise en service Préréglage des commutateurs
Etendue de mesure
Commutateur 1
Commutateur 2 Commutateur 3
5 A OFF OFF OFF
10 A ON OFF OFF
20 A ON ON OFF
40 A ON ON ON
Commutateur 4
Fenêtre de surveillance du courant
Commutateur 5
auto-entretien de
l’alarme
Commutateur 6
Alarme
OFF Surveillance du dépassement en
valeurs maxi et mini
sans
auto-entretien
Alarme = “HIGH“ (24V)
ON Surveillance seule du dépassement
en valeur mini
avec
auto-entretien
Alarme = “LOW“ (0V)
Commutateurs 1, 2 et 3 – Réglage de l’étendue de mesure
Pour une détection optimale du courant, choisir l’étendue de mesure la plus faible possible.
Exemple : courant de chauffe : 16 A, étendue de mesure : 20 A.
→ commutateurs 1+2 ON ; commutateur 3 OFF.
Commutateur 4 – Surveillance de la valeur maximale du courant
Pour des consommateurs avec courant d'enclenchement accru, par ex. des émetteurs à infra-
rouge et des lampes à incandescence, la surveillance de courant maximal doit être mise hors
service – commutateur 4 = ON
Instructions de
montage :
Le montage du module HCC-11
s’effectue sur le relais à semi-
conducteurs préalablement ins-
tallé. Le couvercle du boîtier se
démonte par une légère flexion
vers l’extérieur des étriers de
retenue latéraux. Le module se
monte sur le relais à semi-
conducteurs et la liaison électrique
de la charge doit être établie à
l’aide des jeux de clés fournis.
ATTENTION :
Vérifier attentivement avant le
montage quel jeu de clés
utiliser : le jeu en pouces ou le
jeu métrique.
Les raccords de charge doivent
être munis de cosses rondes.
Le raccordement électrique est à
effectuer selon le schéma
électrique.

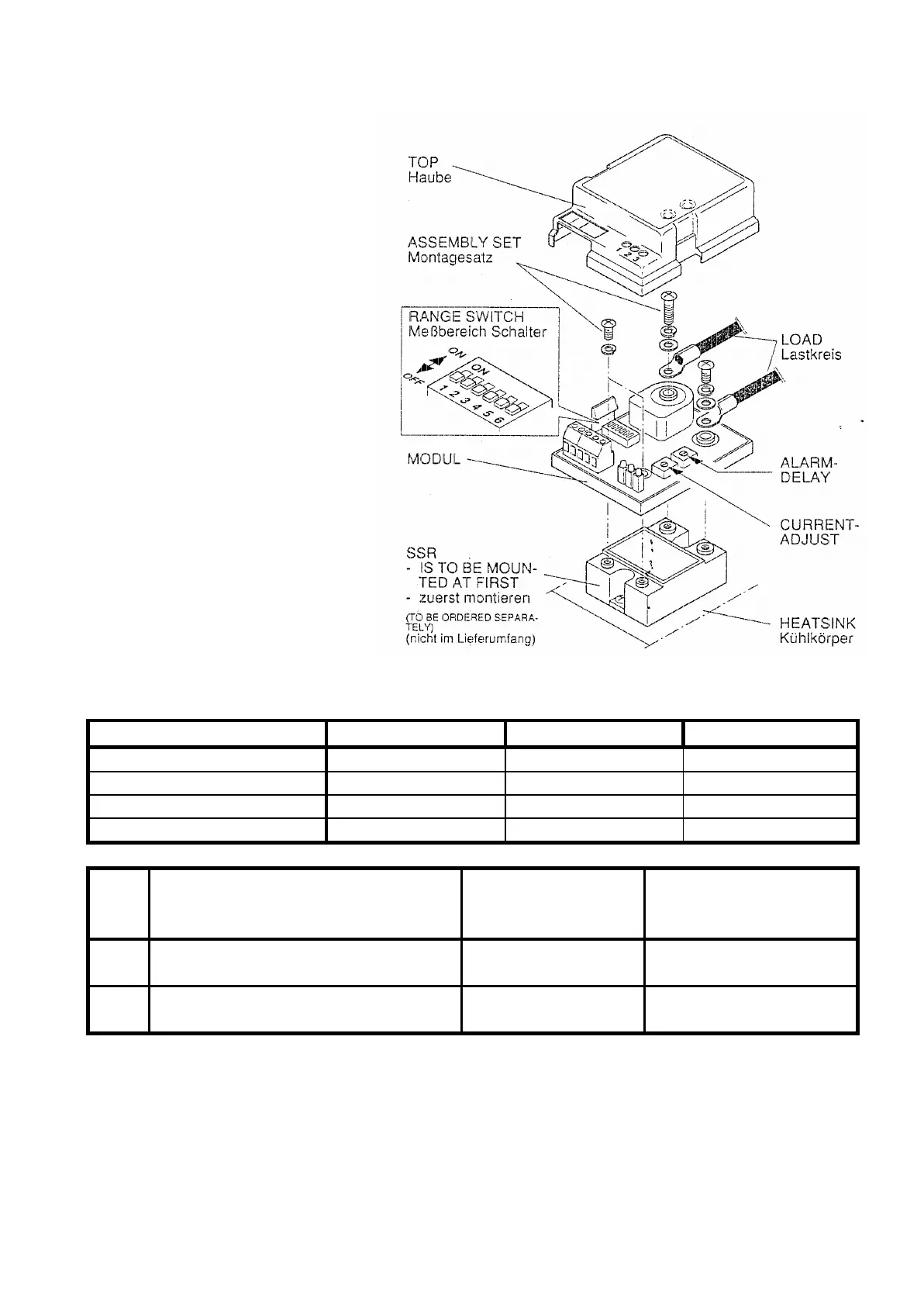

Dessin de montage
