HCC-11 Heizstrom- und Heizkreisüberwachungsmodul
Anwendung
Das Heizkreisüberwachungsmodul HCC-11 dient der Überwachung von Stromkreisen im Bereich von
1,25...40A, die mit Halbleiterrelais (SSR) geschaltet werden. Insbesondere ist das HCC-11 zur
Überwachung von Heizkreisen mit mehreren Heizelementen (Heiznestern) geeignet. Der Ausfall
eines Heizelementes wird zuverlässig überwacht. Das Modul erkennt Über- bzw. Unterströme des
Heizkreises außerhalb ±15% vom Nennstrom. Ferner werden defekte Sicherung, durchlegiertes,
unterbrochenes oder im Halbwellenbetrieb arbeitendes SSR gemeldet. Eine einstellbare Alarm-An-
sprechverzögerung von 2...40s verhindert durch Netzeinbrüche verursachte Fehlermeldungen.
Störungen werden durch eine rote Leuchtdiode (LED) am HCC-11 angezeigt und sind gezielt zu
lokalisieren.
Der Alarmausgang gestattet die Zusammenschaltung von bis zu 100 Stück HCC-11 auf einen
Sammelalarm (Last ≤ 2kOhm).
Die direkte Montage des Moduls auf das SSR reduziert Montageaufwand und Montagefläche. Ein
Montagesatz zur Hutschienenbefestigung ist erhältlich.
Eine Kunststoffkapselung gewährleistet Berührungsschutz nach VBG4.
Sicherheitsbestimmungen
Das Überwachungsmodul HCC-11 ist für
den Schaltschrankeinbau konzipiert und
soll so montiert sein, daß es vor Feuchtig-
keit und starker Verschmutzung geschützt
ist. Ferner ist darauf zu achten, daß der
zugelassene Umgebungstemperaturbe-
reich (0...60°C; 32...140°F) eingehalten
wird. Das Modul darf nur
bestimmungsgemäß eingesetzt werden.
Der elektrische Anschluß ist von einem
Fachmann nach den einschlägigen VDE-
Bestimmungen bzw. den örtlich gültigen
Vorschriften zu tätigen.
Signal- und Betriebsspannungsleitungen
sind räumlich getrennt von Netz-
spannungsleitungen (Starkstromleitungen)
zu verlegen.
Vor der Montage und vor Öffnen des
Gehäuses ist die Anlage vom Netz
freizuschalten.

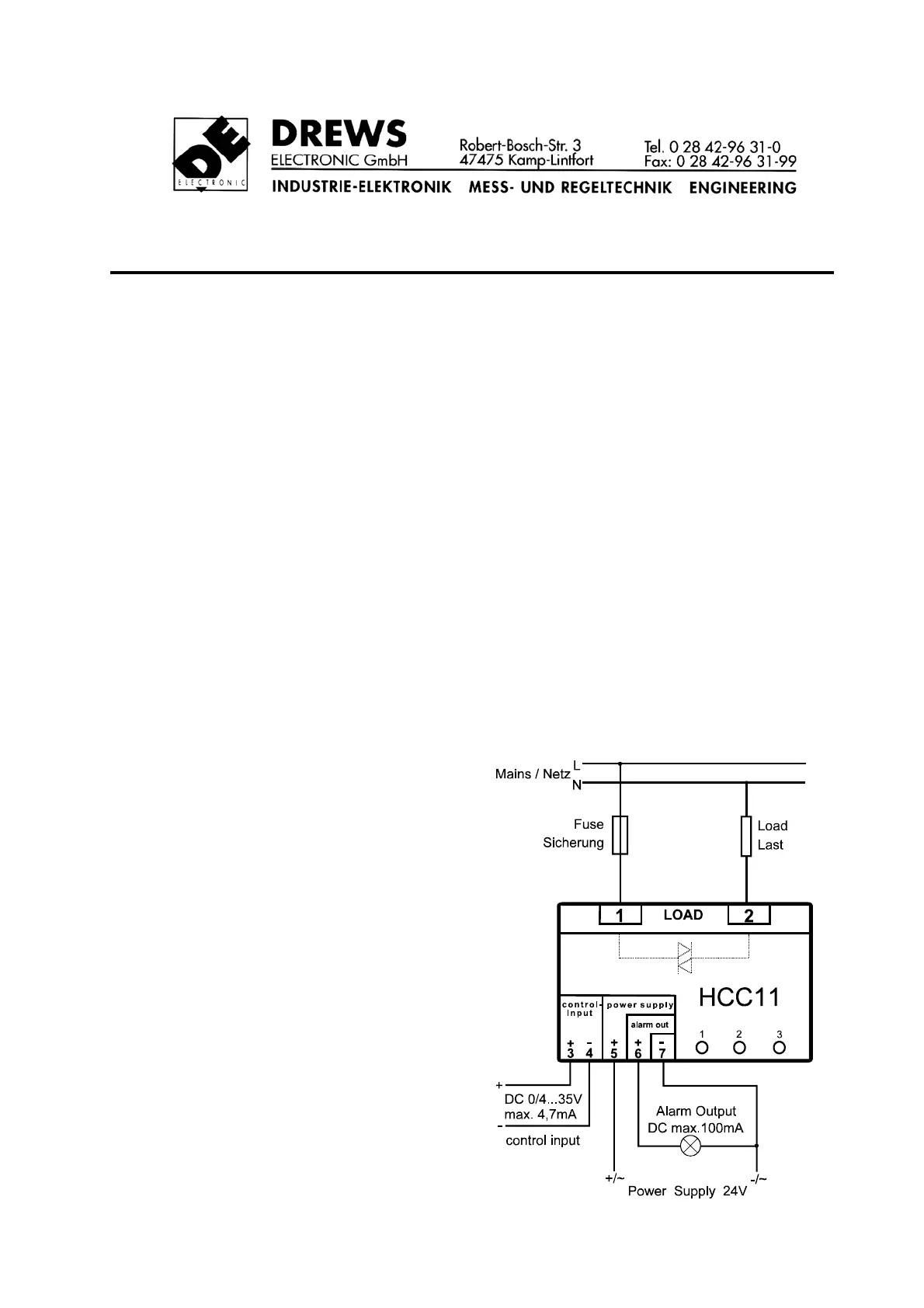

Anschlußbild HCC-11
