Drews HCC 11 - Montageanleitung; Inbetriebnahme

Inbetriebnahme
Voreinstellung der Schalter
Meßbereich
Schalter 1
Schalter 2 Schalter 3
5 A OFF OFF OFF
10 A ON OFF OFF
20 A ON ON OFF
40 A ON ON ON
Schalter 4
Stromüberwachungsfenster
Schalter 5
Alarm-Selbsthaltung
Schalter 6
Alarm
OFF Überwachung auf Über- und
Unterschreitung
keine
Selbsthaltung
Alarm = “HIGH“ (24V)
ON Nur Überwachung auf
Unterschreitung
mit
Selbsthaltung
Alarm = “LOW“ (0V)
Schalter 1,2 und 3 - Meßbereichseinstellung
Für eine optimale Stromerfassung ist der kleinstmögliche Meßbereich zu wählen.
Beispiel: Heizstrom: 16A, Meßbereich: 20A. → Schalter 1+2 ON; Schalter 3 OFF.
Montageanleitung:
Die Montage des HCC-11 erfolgt
auf das bereits montierte Halb-
leiterrelais. Der Gehäusedeckel
ist durch leichtes Auseinander-
biegen der seitlichen Halte-
klammern zu lösen. Mit den bei-
gefügten Schraubensätzen wird
das Modul auf das SSR montiert
und die elektrische Lastver-
bindung hergestellt.
ACHTUNG:
Vor Montage ist sorgfältig zu
prüfen, ob der zöllige oder
metrische Schraubensatz ver-
wendet werden muß.
Die Lastanschlüsse sind mit
Kabelschuhen zu versehen.
Der elektrische Anschluß ist ge-
mäß dem Anschlußbild vorzu-
nehmen.

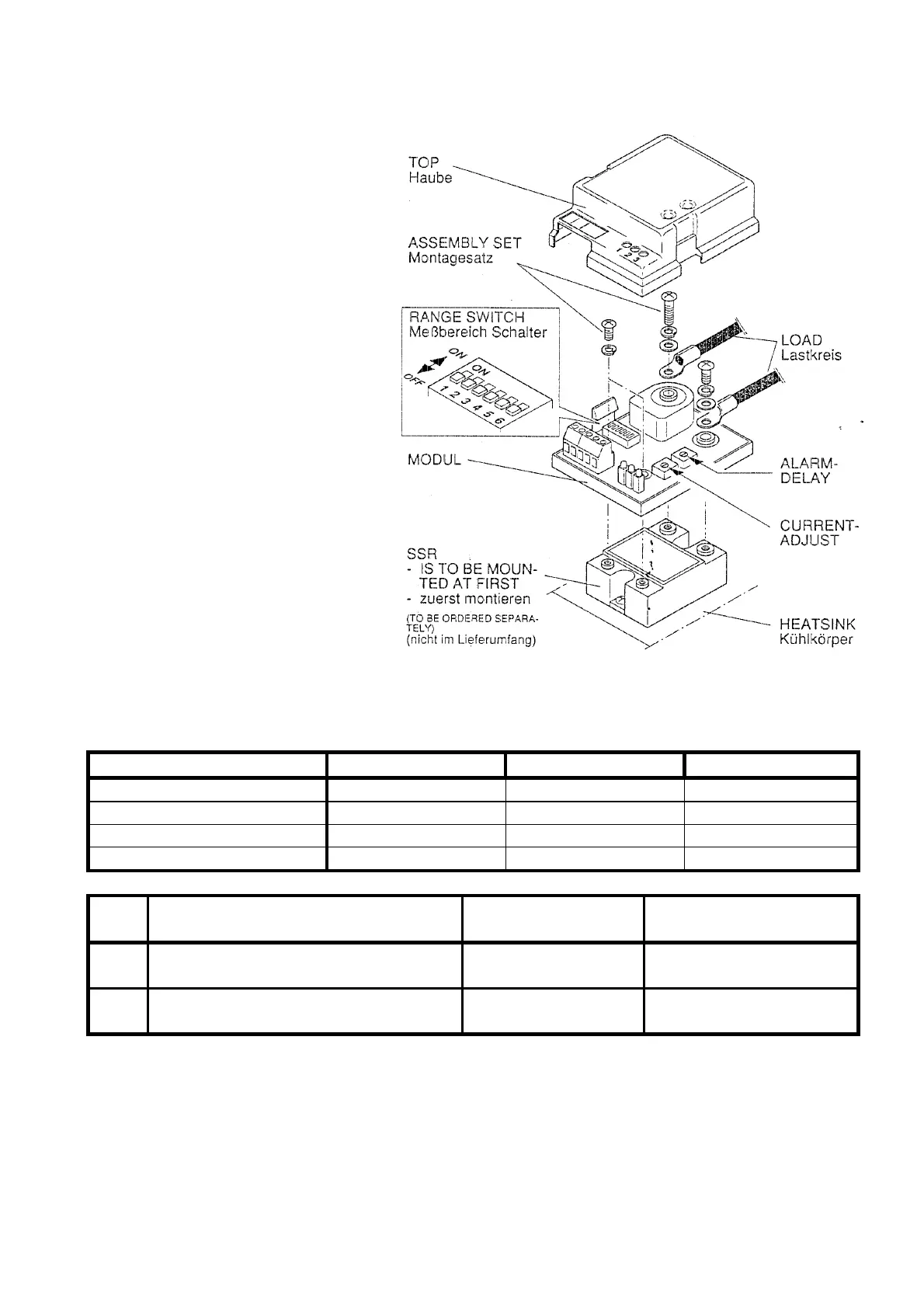

Montagezeichnung
4
