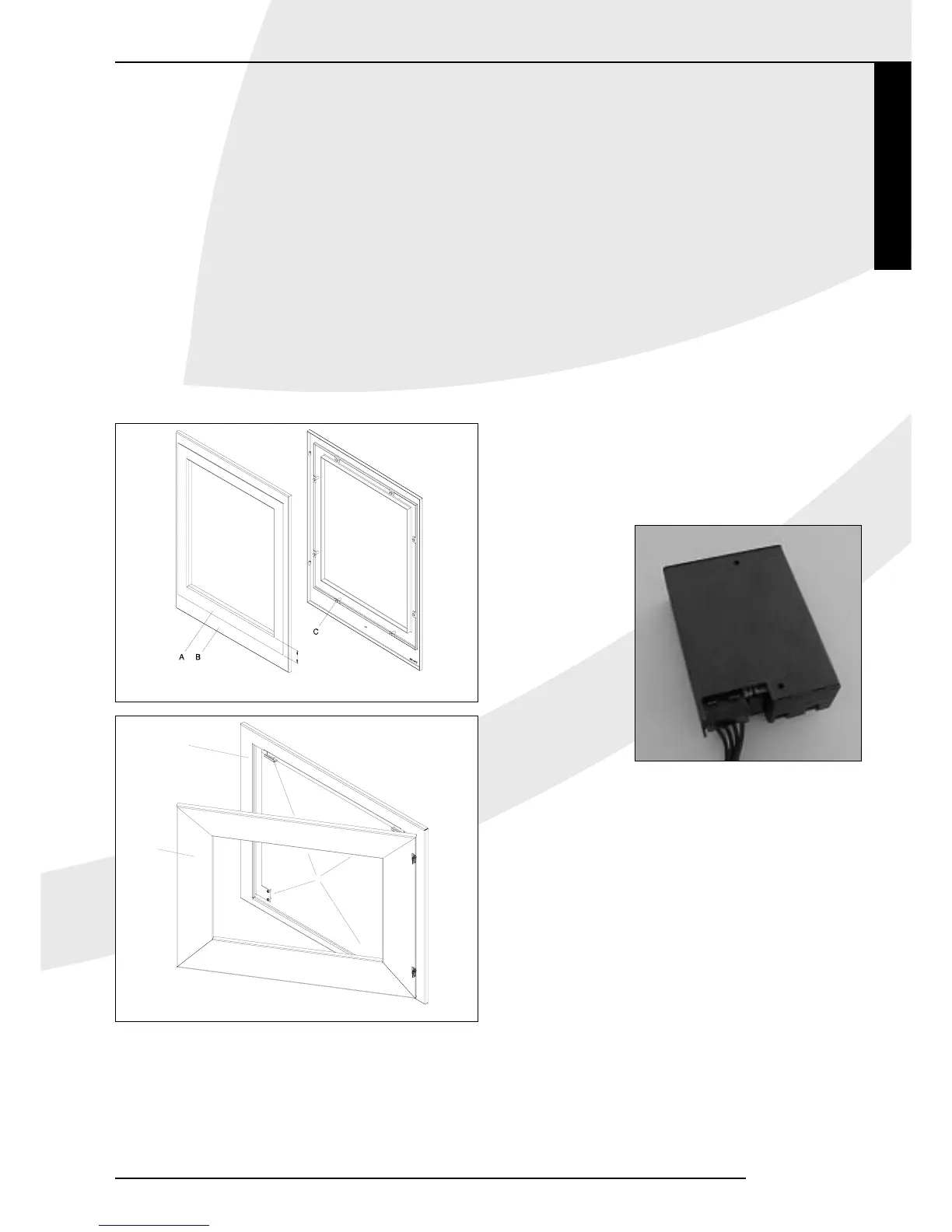

Montage du panneau frontal Concerto
(schéma 9a)
Le cadre en couleur ou en acier inoxydable (A) est
emballé séparément de l’élément de base. Ce cadre doit
être fixé au panneau frontal (B) au moyen des 8 boulons
fournis (C). Faire attention à ce que le bord supérieur soit
placé en bas.
Montage du panneau frontal Concerto Vision
(schéma 9b)
Après avoir défait le panneau de façade de son emballage,
procédez de la manière suivante.
Enlevez les aimants de son emblallage.
Fixez le cadre de fixation (A) au jeu de base à l'aide des vis
de plaque (B).
Ensuite, suspendez le cadre avant (C) au cadre de fixation.
Commande sans fil
Le poêle est livré standard avec une commande sans fil.
L’appareil est pourvu d’un bloc régulateur de gaz réglable
sans degrés. L’alimentation électrique est assuré par des
batteries. La durée des batteries est environ un an. La
commande sans fil fonctionne seulement quand le brûleur
de la veilleuse est allumé.
Le branchement du récepteur
La commande sans fil se compose d’un récepteur et d’une
télécommande. Ceux-ci sont emballés ensemble dans un
carton. Le récepteur doit être connecté dans l’appareil
avant de placer les batteries.
Pour cela agissez comme suit:
• Retirez le récepteur de son emballage.
• Enfoncer la prise du câble de raccordement à l’arrière de
la plaque du circuit imprimé du recepteur (schéma 17a).
• Reliez les fils sur les connecteurs du bloc régulateur de
gaz. Les fiches ont de différentes dimensions et correspon
dent avec les connecteurs sur le bloc régulateur de gaz.
• Ouvrez le couvercle
• Placez les 4 batteries (penlites type AA). Faites attention à
la bonne direction
des pôles.
• Remettez le
couvercle.
• Placer le récepteur
sur le sol sous
l'appareil.Veiller à ce
que le LED rouge
soit orienté vers
l’avant. Prenez le
récepteur le plus
loin possible du bac
du brûleur, afin que
le récepteur ne
devienne pas trop
chaud.
Remplacement des batteries dans le récepteur
• Ouvrez le porte du devant.
• Posez le receveur sous l'appareil. Derrière ce couvercle se
trouve le porteur de batteries.
• Retirez les vieilles batteries et placez les nouvelles. Faites
attention aux pôles + et – des batteries et du porteur;
ceux-ci doivent correspondre.
Placement ou remplacement
des batteries dans la télécommande
• Enlevez le couvercle de la face inférieure de la
télécommande.
• Branchez la pile (un bloc du type 6LR61) sur le clip.
• Placez la pile dans le porteur.
• Refermez le couvercle.
• Sur l'écran de la commande à distance, la température est
exprimée en Fahrenheit. Si vous maintenez les deux
Français
INSTRUCTIONS D’INSTALLATION
21
Concerto CF
schéma 17a
fig. 9a
Le bord supérieur
