Deutsch
Concerto CF
27
Concerto CF 670 mm hoch und 770 mm breit
Nehmen Sie den Karton mit den Holzblöcken und die
Tasche mit den Zubehörteilen aus der
Verbrennungskammer, indem Sie das Glasfenster vor der
Verbrennungskammer öffnen. Dies geschieht, indem Sie
die 2 Inbusbolzen an der rechten Seite des Glasfensters
mit dem dazu gelieferten
Imbusschlüssel lösen. Heben Sie das Glasfenster aus den
Scharnieren und stellen Sie das Gerät auf den dafür
vorgesehenen Platz. Lassen Sie beim Ofenumbau und rund
herum ein wenig Platz übrig, damit die Wärme
entweichen kann.

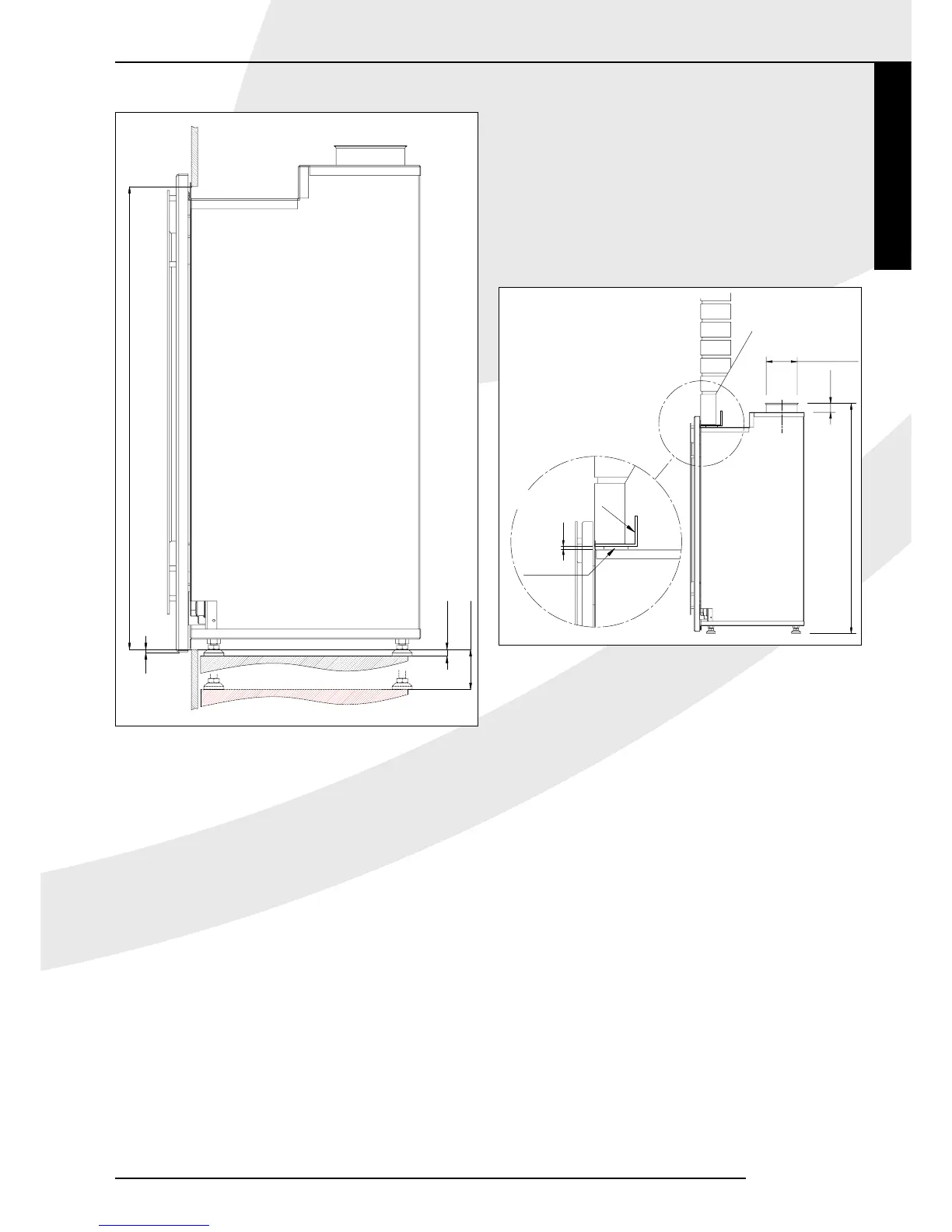

Kaminüberbaueisen
Eine gute Weise die Maurerarbeiten über dem
Umbauherd zu stützen, ist das Benutzen eines
Überbaueisens: eines stählernen Winkeleisens (z.B.
60x60x4) oder eines Trägers. Das Gerät kann hierdurch
spannungsfrei installiert werden. Bringen Sie das
Kaminüberbaueisen lt. Figur 4 an. Halten Sie einen
Abstand von min 10 mm zwischen Oberkante des Geräts
und Unterkante des Kaminüberbaueisens an.
Anschluß an den Schornsteinkanal
• Der inwendige Durchmesser des Rohrmundes ist 100
mm.
• Sorgen Sie dafür, daß minimal 3 Meter Abfuhrrohr
(vertikal) mit einem Durchmesser von 100 mm an das
Gerät angeschlossen wird.
• Gebrauchen Sie für die Verbindung Rohrmund
Schornsteinkanal korrosionsfestes Material.
• Der Schornstein muß gefegt werden, bevor das Gerät
installiert wird und der Rauchkanal muß getestet sein,
übereinstimmend mit den nationalen Richtlinien.
Anschluß der Gaszufuhr
Der Gasregelblock ist mit einem 3/8" Innengewinde für
den Gasanschluss versehen.
Gebrauchen Sie bei der Zufuhrleitung einen farbigen
Anschlußkran mit Kupplung (für Belgien muß dieser
B.G.V.– Farben haben).
Weiterhin gilt:
• Entlüften Sie die Zufuhrleitung, bevor das Gerät
festgekuppelt wird.
• Vermeiden Sie Spannungen auf dem Gasregelblock und
den Leitungen.
• Kontrollieren Sie den Anschluß auf Gasdichtheit.
INSTALLATIONSVORSCHRIFT
