Nederlands
Concerto CF 670 mm hoog en 770 mm breed
Haal de doos met houtblokken en de tas met toebehoren
uit de verbrandingskamer door het glasraam voor de
verbrandingskamer te openen. Dit doet u door de 2
inbusbouten aan de rechterkant van het glasraam los te
draaien met de bijgeleverde inbussleutel.Til het glasraam
uit de scharnieren en zet het toestel op de gewenste
plaats. Houd in de schouw of boezem enige ruimte
rondom het toestel zodat de warmte weg kan.

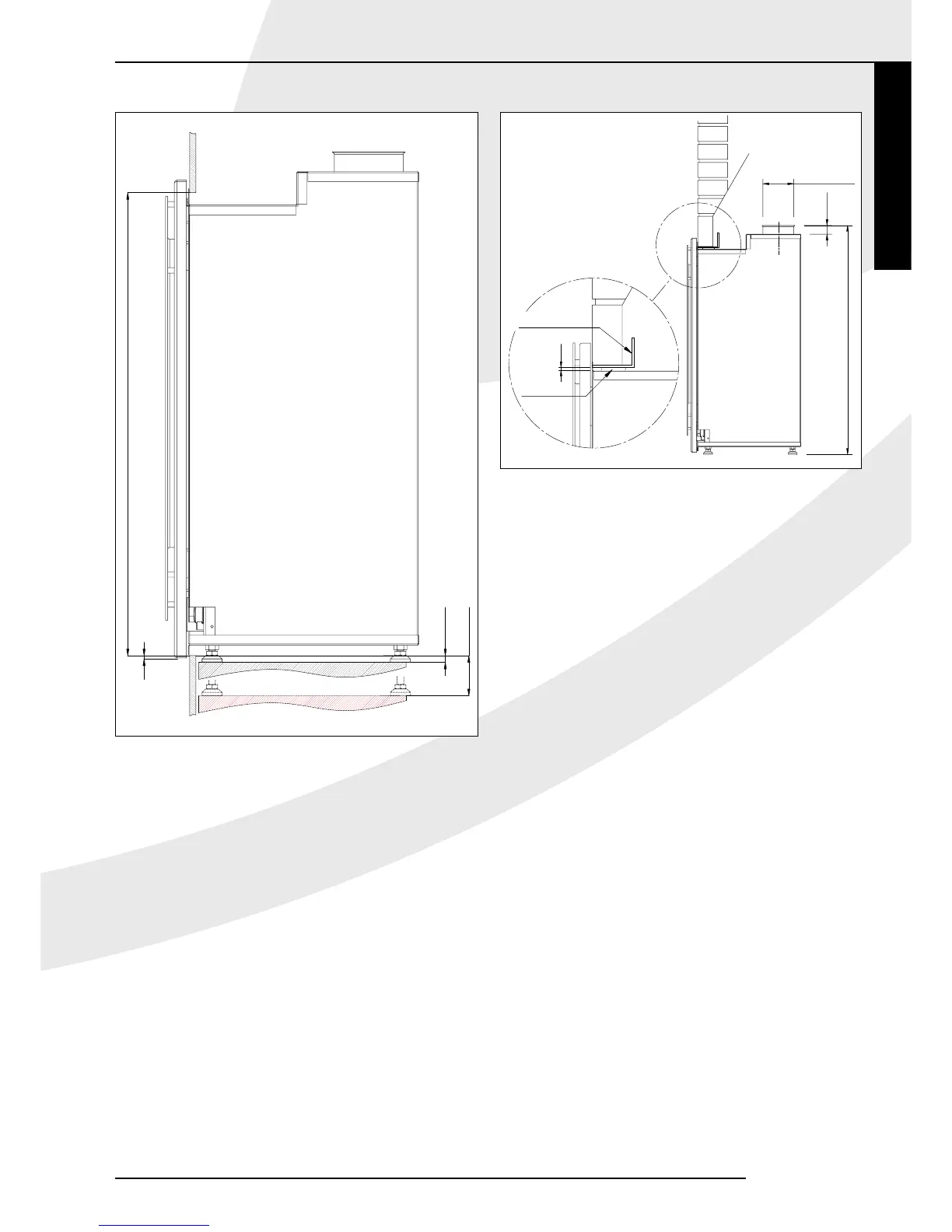

Boezemijzer
Een goede manier om het metselwerk boven de
ombouwhaard te ondersteunen, is het gebruik maken van
een boezemijzer: een stalen hoekprofiel (b.v. 60x60x4) of
een latei. Het toestel kan hierdoor spanningsvrij worden
geïnstalleerd. Plaats het boezemijzer volgens figuur 4.
Houdt een afstand aan van min. 10 mm tussen de
bovenkant van het toestel en de onderkant van het
boezemijzer.
Aansluiting op het schoorsteenkanaal
• De inwendige diameter van de pijpmond is 100 mm.
• Zorg dat er minimaal 3 mtr afvoerpijp (verticaal) met een
diameter van 100 mm aangesloten wordt op het toestel.
• Gebruik voor de verbinding pijpmond-schoorsteenkanaal
corrosievast materiaal.
• De schoorsteen moet worden geveegd voordat het
toestel wordt geïnstalleerd en het rookkanaal moet zijn
getest overeenkomstig de nationale richtlijn.
Aansluiting van de gastoevoer
Het gasregelblok is voorzien van 3/8" binnendraad ten
behoeve van de gasaansluiting. Gebruik in de
toevoerleiding een gekeurde aansluitkraan met koppeling
(voor België moet deze B.G.V. gekeurd zijn).Verder geldt:
• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.
• Vermijd spanningen op het gasregelblok en de leidingen.
• Controleer de aansluitingen op gasdichtheid.
INSTALLATIEVOORSCHRIFT
3
Concerto CF
