Concerto CF
29
Deutsch

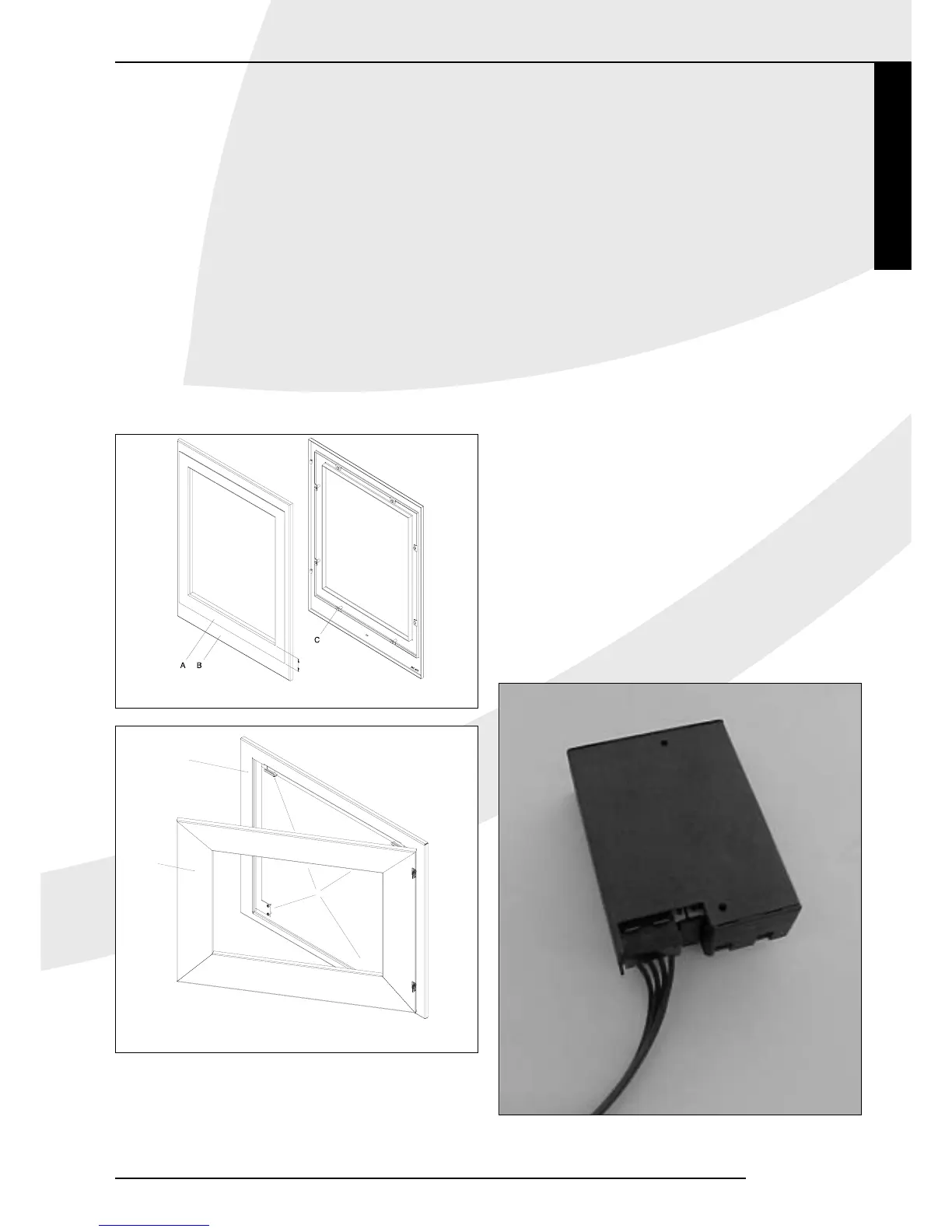

Vorderfrontpaneel montieren Concerto (Fig.
9a)
Der farbige oder RVS-Rand (A) wird gesondert vom
Basispaket verpackt. Dieser Rand muß mit den 8
mitgelieferten Bolzen (C) an der Vorderfront (B) befestigt
werden.Achten Sie bitte darauf, daß sich der hohe Rand
an der Unterseite befindet.
Vorderfrontpaneel montieren Concerto Vision
(fig. 9b)
Das Frontpaneel wird gesondert vom Basissatz verpackt.
Das Anbringen geschieht auf folgende Weise.
Entfernen Sie die Magnete vom Basissatz.
Befestigen Sie den Befestigungsrahmen (A) mittels
Plattenschrauben (B) am Basissatz.
Hängen Sie danach den vorderen Rahmen (C) an den
Befestigungsrahmen.
Drahtlose Bedienung
Der Ofen wird Standard mit einer drahtlosen Bedienung
geliefert. Das Gerät ist mit einem stufenlos regelbaren
Gasregelblock versehen. Die elektrische Speisung
geschieht mittels Batterien. Die Lebensdauer der
Batterien ist ungefäht ein Jahr. Die drahtlose Bedienung
funktioniert nur dann, wenn der Zündflammenbrenner
brennt.
Anschliessen des Empfängers
Die drahtlose Bedienung besteht aus einem Empfänger
und einer Fernbedienung. Diese sind zusammen in einem
Karton verpackt. Der Empfänger muss im Gerät
angeschlossen werden, bevor die Batterien montiert sind.
Arbeiten Sie hierfür folgendermassen:
• Nehmen Sie den Empfänger aus der Verpackung.
• Schieben Sie den weißen Stecker des Anschlußkabels
hinten auf die Printplatte des Empfängers (Fig. 17a).
• Schliessen Sie die Kabel an die Konnektoren des
Gasregelblocks an. Die Stecker haben verschiedene Masse
und korrespondieren mit den Konnektoren des
Gasregelblocks.
• Öffnen Sie den Deckel.
• Legen Sie die 4 Penlite Batterien (Type AA) ein.Achten
Sie auf die richtigen Polrichtungen.
• Bringen Sie den Deckel wieder auf seinen Platz.
• Legen Sie den Empfänger unter das Gerät auf den Boden.
Sorgen Sie dafür, daß die rode LED nach vorne zeigt.
Legen Sie, wenn möglich den Empfänger so weit wie
möglich vom Brennerkasten entfernt an, so dass der
Empfänger nicht zu warm werden kann.
INSTALLATIONSVORSCHRIFT
Fig. 17a
fig. 9a
Hohe Rand
