DSC HS2LCD Series User Manual

[011] Programování I/O svorky klávesnice
Číslo zóny/PGM Implicitně 000 _________
[012] Časovač pro místní PGM výstup
______ minut (00-99) ______ sekund (00 až 99)
[021] 1. konfigurační kód nastavení klávesnice
Impl. Volba ZAP VYP
ZAP ___ 1 Klávesa [F] požár ZAP Klávesa [F] požár VYP
ZAP ___ 2 Klávesa [A] nouze ZAP Klávesa [A] nouze VYP
ZAP ___ 3 Klávesa [P] tíseň ZAP Klávesa [P] tíseň VYP
ZAP ___ 4 Zobrazení kódu při programování Zobrazení “X“ při programování
[022] 2. konfigurační kód nastavení klávesnice
Impl. Volba ZAP VYP
ZAP ___ 1 Zobrazení času ZAP Displej nezobrazuje hodiny
VYP ___ 2 24-hod formát času AM/PM formát zobrazení času
ZAP ___ 3 Auto zobrazení zón v alarmu ZAP Auto zobrazení zón v alarmu VYP
ZAP ___ 4 Pro budoucí použití
ZAP ___ 5 LED napájení ZAP LED napájení VYP
ZAP ___ 6 LED napájení ukazuje přítomnost AC LED napájení ukazuje AC poruchu
ZAP ___ 7 Alarmy jsou zobrazeny v ZAP stavu Alarmy nejsou zobrazeny v ZAP stavu
ZAP ___ 8 Auto zobrazení otevřených zón ZAP Auto zobrazení otevřených zón VYP
[023] 3. konfigurační kód nastavení klávesnice
Impl. Volba ZAP VYP
VYP ___ 1 LED zapnuto svítí v úsporném režimu LED zapnuto nesvítí v úsporném režimu
ZAP ___ 2 Zobrazení zapnutí Doma Zobrazení zapnutí Doma/Odchod
VYP ___ 3 I/O svorka je PGM výstup I/O svorka je zónový vstup
VYP ___ 7 Zobrazení teploty ZAP Zobrazení teploty VYP
VYP ___ 8 Upozornění na nízkou teplotu ZAP Upozornění na nízkou teplotu VYP
[030] Text LCD zprávy (2x16 znaků)
________________________________________________
________________________________________________
[031] Počet zobrazení LCD zprávy na displeji klávesnice
Výchozí nastavení: 000 _________ (platné hodnoty 000-255, 000 = neomezeně)
Toto číslo udává, kolikrát se LCD zpráva zobrazená na displeji musí vymazat, aby se přestala
zobrazovat. Zpráva se vymaže stiskem libovolného tlačítka.
[041] Přiřazení zóny pro vnitřní teplotu
Výchozí nastavení: 000 _________ (platné hodnoty jsou 000-128)
[042] Přiřazení zóny pro venkovní teplotu
Výchozí nastavení: 000 _________ (platné hodnoty jsou 000-128)
[101]-[228] Programování dveřní zvonkohry
Výchozí nastavení: 01 ______
Tón zvonkohry na klávesnici lze nastavit pro každou zónu samostatně. Lze vybrat jeden ze 4
různých tónů. Např. pro zónu 1 zadejte sekci [101], pro zónu 2 sekci [102] atd.
01 6 pípnutí 04 Tón sirény (aktivace na 4s)
02 Zvuk "Bing-Bing” 05 Název zóny
03 Zvuk "Bim-Bam”
[991] Kompletní reset nastavení klávesnice na tovární hodnoty
1. Stiskněte [*][8][Instalační kód].
2. Zadejte [991].
3. Pomocí tlačítek [<][>] nalistujte příslušnou klávesnici.
4. Vyberte klávesnici stiskem [*].
5. Opět zadejte [Instalační kód].
6. Stisknutím tlačítka [*] se provede reset nastavení vybrané klávesnice na tovární hodnoty
Symboly na klávesnici

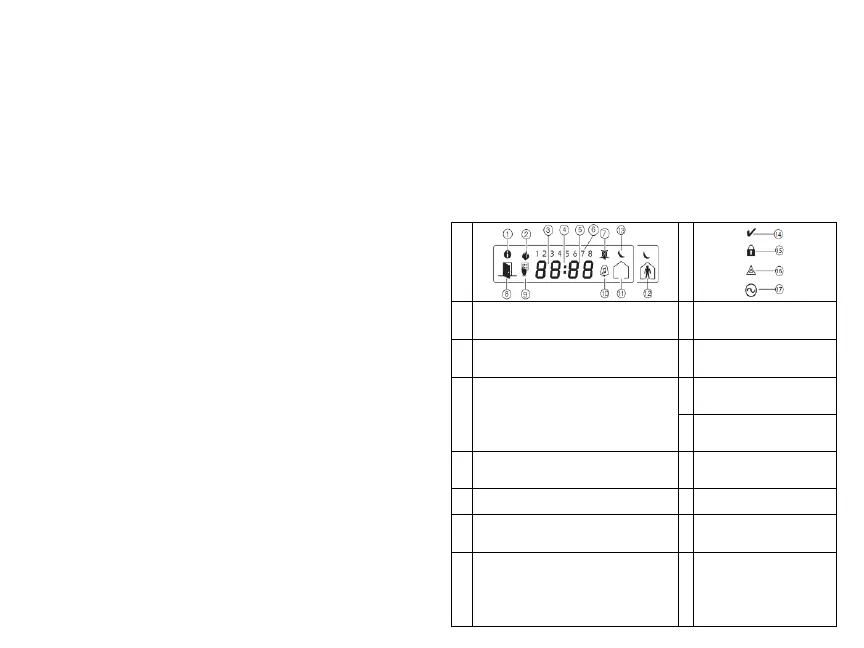

Tabulka 4: Symboly zobrazené na klávesnici
1
Paměť - Signalizuje, že jsou v paměti uloženy
poplachy.
10
Zvonkohra - Rozsvítí se po
povolení funkce Zvonkohra a
zhasne po jejím zakázání.
2
Požár - Signalizuje, že jsou v paměti uloženy
požární poplachy a/nebo poplachy CO (oxid
uhelnatý).
11
Zapnuto Odchod - Signalizuje, že
je ústředna zapnuta v režimu
Odchod.
3,4,5
Hodiny - je-li zapnuto zobrazení času, tak tyto
číslice zobrazují aktuální čas (hodiny a minuty),
nebo zobrazují číslo zóny, pokud je aktivní ikona
OTEVŘENO. Při listování zón se zobrazují zóny od
nejnižšího čísla zóny po největší a změna se
provede každou sekundu.
12
Zapnuto Doma - Signalizuje, že je
ústředna zapnuta v režimu Doma.
13
Zapnuto Noc - Signalizuje, že je
ústředna zapnuta v režimu Noc.
6
1 až 8 - Tyto číslice podle potřeby slouží pro
zobrazení povolených voleb, nebo pro zobrazení
čísla v binárním tvaru.
14
Připraveno (zelená) - Signalizuje,
že je systém připraven k zapnutí.
7
Odpojení - Signalizuje, že jsou některé zóny
automaticky nebo manuálně odpojené.
15
Zapnuto (červená) - Signalizuje, že
byl systém úspěšně zapnut.
8
Otevřeno - Pokud je některá zóna otevřena, ikona
OTEVŘENO se rozsvítí a postupně se budou
zobrazovat čísla narušených zón.
16
Porucha - Signalizuje, že v systému
došlo k poruše.
9
Program – Blikáním signalizuje, že se systém
nachází Instalačním režimu, v menu Uživatelských
funkcí, nebo je klávesnice zaneprázdněna.
Čeká-li se při použití hvězdičkových příkazů na
vložení přístupový kód, bude tato LED kontrolka
trvale svítit.
17
Napájení - Signalizuje, že je
ústředna napájena střídavým
napětím.

DSC HS2LCD Series Specifications

General

Display	LCD
Backlight	Yes
Voltage	12 VDC
Compatibility	PowerSeries Pro
Dimensions	122mm
Keypad Type	Hardwired
Programmable Function Keys	5
Operating Temperature	0°C
Relative Humidity	5% to 93% non-condensing
Number of Keys	12
Weight	220 g
