Giriş
HS2LED/HS2ICN(P)(RF)x/HS2LCD(RF)(P)x Tuş takımları
PowerSeries Neo HS2016/32/64, HS2014-4* ve HS2128 panelleri
ile uyumludur.RF Tuş takımları, kablosuz bir alıcı-vericiyi ayrı
ayrı HS2 tuş takımı ile birleştirir.
*Model UL/ULC kayıtlı değildir.
Özellikler
l Sıcaklık aralığı: - 10°C ile +55°C arası (14°F ile 131°F
arası); UL/ULC: 0°C ile +49°C arası (32°F iel 120°F arası)
l Nem (MAKS): %93 Bağıl Nem, donmayan
l Plastik kaplama koruma derecesi: IP30, IK04
l Voltaj değeri: 13,8Vdc nominal (uyumlu kontrol paneli
tarafından sağlanan güç)
l Kontrol paneli Corbus'a 4 kablo ile bağlanır
l 1 yapılandırılabilir zone girişi veya PGM çıkışı*
l HS2LED/ HS2ICN (P) /HS2LCD (P) /HS2ICNRF (P)
/HS2LCDRF(P) Çekilen akım: 55mA(min)/105mA(maks)
l Duvara monte sabotaj(tamper)
l 5 programlanabilir fonksiyon anahtarı
l Hazır (Yeşil LED), Alarm Kurulu (Kırmızı LED), Sorun
(Sarı LED), AC (Yeşil LED)
l Boyutlar (U x G x D): 168mm x 122mm x 20mm
l Ağırlık: 260g
l Düşük sıcaklık sensörü
l Frekans: 433MHz (HS2ICNRF4/HS2LCDRF4)
l 868MHz (HS2ICNRF8/HS2LCDRF8)
l 912-919MHz (HS2ICNRF9/HS2LCDRF9)
l 128 kablosuz zone'a kadar
Yangın veya 24 saat tipi olarak programlanmayacak Zone.
NOT: Tuş takımları servis sağlanabilecek parçalar
içermemektedir.
NOT: Sadece 912-919MHz bandında çalışan modeller UL/ULC
onaylıdır.
Paketin açılması
Tuş takımı paketi aşağıdakileri içerir:
HS2LED/ICN(RF)/LCD
(RF)
HS2ICN(RF)P/LCD(RF)P
1 tuş takımı 1 tuş takımı
4 montaj vidası 4 montaj vidası
2 hat sonu direnci 2 hat sonu direnci
Tuş takımı iç kapı etiketleri Tuş takımı iç kapı etiketleri
1 sabotaj anahtarı 1 sabotaj anahtarı
Kurulum Talimatları Kurulum Talimatları
Mini Yakınlık (prox) etiketi
(MPT)
Tablo 1: Uyumlu Cihazlar
Kablosuz PG duman dedektörü PGx926UL
Kablosuz PG duman ve ısı dedektörü PGx916UL
Kablosuz PG CO dedektörü PGx913
Kablosuz PG PIR hareket dedektörü PGx904(P)UL
Kablosuz PG PIR + kamera hareket
dedektörü
PGx934(P)UL
Kablosuz PG perde hareket dedektörü PGx924UL
Kablosuz PG çift teknolojili hareket
dedektörü
PGx984(P)
Kablosuz PG ayna hareket dedektörü PGx974(P)UL
Kablosuz PG dış mekân hareket dedektörü PGx994UL
Kablosuz PG cam kırılma dedektörü PGx912
Kablosuz PG şok dedektörü PGx935UL
Kablosuz PG sel dedektörü PGx985UL
Kablosuz PG sıcaklık dedektörü (iç
mekân)
PGx905UL
Dış mekân sıcaklık probu (PGx905
gerektirir)
PGTEMP-PROBU
Kablosuz PG tuşu PGx939UL
Kablosuz PG tuşu PGx929UL
Kablosuz PG panik tuşu PGx938UL
Kablosuz PG 2 düğmeli tuş PGx949UL
Kablosuz PG iç mekân sireni PGx901UL
Kablosuz PG dış mekân sireni PGx911UL
Kablosuz PG tekrarlayıcı PGx920UL
Kablosuz PG kapı/pencere teması PGx975UL
Kablosuz PG kapı/pencere teması
w/AUX
PGx945UL
NOT: Bu tabloda model numarasında bulunan x, cihazın aşağıdaki
şekilde çalışma frekansını temsil etmektedir: 9 (912-919MHz), 8
(868MHz), 4 (433MHz).
NOT: Sadece 912-919MHz bandında çalışan modeller, gösterildiği
şekilde UL/ULC veya cUL kayıtlıdır.UL/ULC kayıtlı sistemlerle
sadece UL onaylı cihazlar kullanılmalıdır.

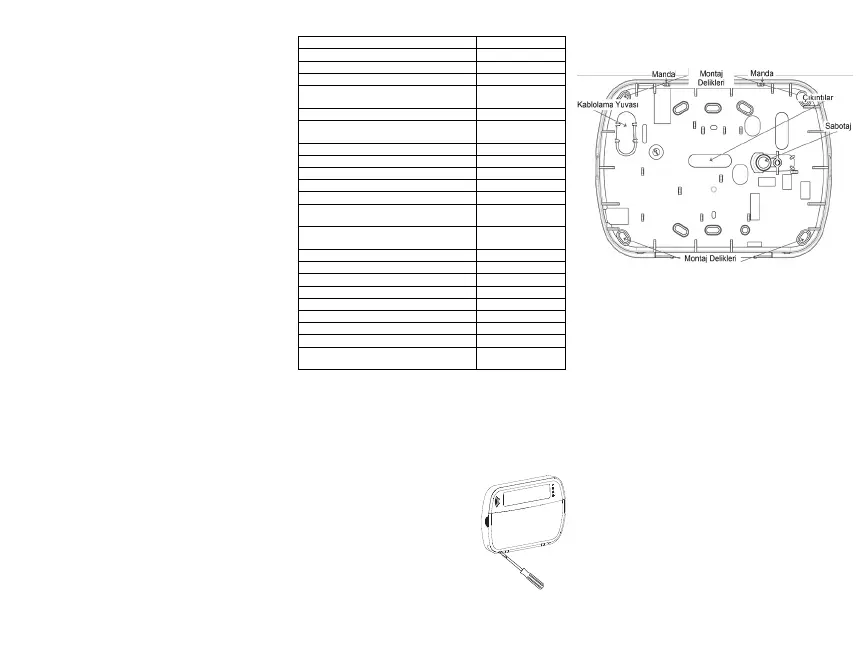

Tuş takımını monte edin
Tuş takımını, belirlenen giriş ve çıkış
noktalarından erişilebilecek yerlere monte
edin.Kuru ve güvenli bir yer seçildikten
sonra tuş takımını monte etmek için
aşağıdaki adımları gerçekleştirin.
Tuş takımının Sökülmesi
Düz uçlu bir tornavidanın ucunu tuş
takımının arkasında solda ve sağda yer
alan yuvaların içine sokun.
Yavaşça tırnaklayarak koruyucu çerçeveyi
açın.Bu işlem çerçeveyi çıkartacak ve
montaj için erişime izin verecektir.
Tuş takımını Monte Edin ve Kablolarını
Döşeyin
1. Montaj deliklerini kullanarak tuş takımını duvara
sabitleyin.Tekli bir takım kutusuna monte etmiyorsanız dört
vidanın hepsini kullanın.Ünite alçı panel üzerine monte edilecekse
ürünle birlikte gelen plastik sabitleyicileri kullanın.
2. Tuş takımı sabotaj kullanılırsa bir vida ile sabotaj levhasını
duvara sabitleyin.
NOT: UL/ULC onaylı mağaza hırsızlığı kurulumları için tuş
takımı sabotaj kullanımı zorunludur.
3. Kabloları, kablolama yuvaları veya çıkıntılardan geçirin.Corbus
ve PGM/Zone kablo bağlantılarını tuş takımına bağlayın.Sabotaj
anahtarını arka levhadaki sabotaj deliğine yerleştirin.
4. Kablonun duvar içine olabildiğince itildiğinde emin olarak tuş
takımını arka levhaya yerleştirin.Yüksek parçalardan uzak
durulmasını garanti ederek kabloyu tuş takımı içinden
geçirin.Aşağıdaki kablodan tuş takımına herhangi bir baskı
oluşmadığından emin olarak ön kapağı çıtlatarak kapatın.
NOT: Ön tuş takımı kapağı ve kablo bağlantıları arasında herhangi
bir gerginlik olursa kabloları yeniden yönlendirin ve tekrar
kapatın.Tuş takımı düzgün bir şekilde kapatılana kadar bu adımları
tekrarlayın.
