Les claviers PK55XX\RFK55XX peuvent être utilisés avec des systèmes
de sécurité ayant un maximum de 64 zones. Ces claviers sont compat-
ibles avec la dernière version des central
es d'alarme DSC suivantes:
Les claviers RFK55XX combinent un récepte
ur sans fil avec le clavier
PK55XX correspondant.
Spécifications
• Plage de température: -10°C à +55°C (14°F to 131°F) Plage de
température pour UL/ULC: 0°C to +49°C (32°F to 120°F)
• Humidité (MAX): HR 93 %
• Degré de protection boîtier plastique : IP30, IK04
• Tension nominale : 12 Vc.c
• Raccordement au panneau de contrôle via le Keybus à 4 fils.
• Une entrée de zone et une sortie PGM*
• PK55XX Consommation de courant : 50mA (en veille)/125 mA (max)
• RFK55XX Consommation de courant: 75mA (en veille)/135mA (max)
• Installation murale anti-sabotage
• Cinq touches de fonctions programmables
• Voyants d’état Prêt (vert), et Armé (rouge), Trouble (LED Jaune), AC
(LED) v
ert
•
Capteur de basse température
• Fréquence: 433.92MHz (RFK55XX-433)
• 32 zones sans fil (Seulement RFK5500)
• 64 zones sans fil (Seulement RFK5564 et Power v4.6+)
* REMARQUE: Zone ne doit pas être
pr
ogrammée comme une
zone de type incendie (Feu) ou 24 h.
Déballage
La boîte du Power contient les éléments suivants:
Montage
Pour le montage du clavier, choisissez un endroit près du point
d’entrée qui est sec, sécuritaire et accessible. Lorsque vous avez déter-
miné l’emplacement de montage, suivez les étapes suivantes.

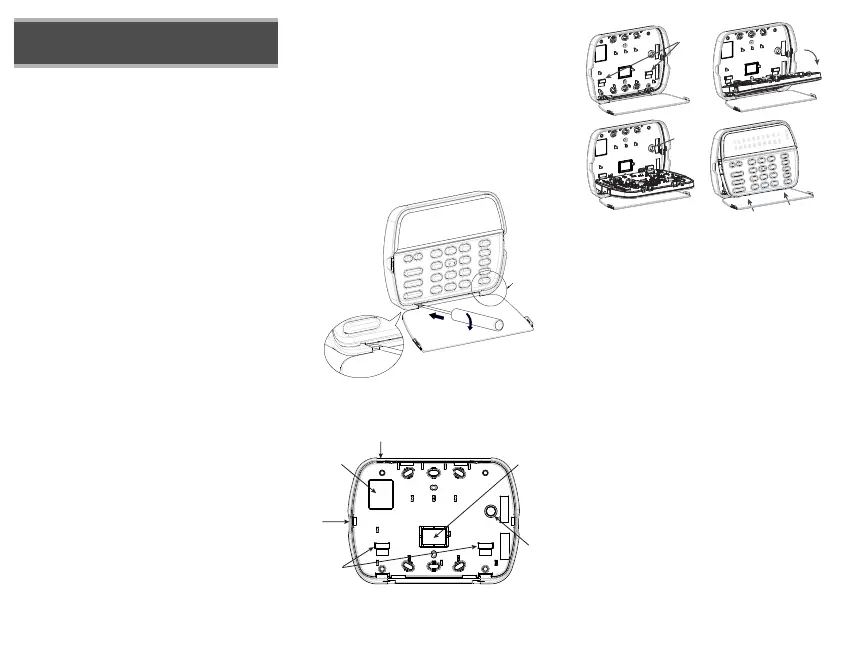

Désassemblez le clavier
1. Insérez un tournevis plat dans la fente prévue (première fente des
deux).
2. Enfoncez le tournevis comme décrit dans le schém
a ci-dessous. Cela
vous permettra de détacher une côté de la face avant.
3. Répétez étape 1 et 2 pour la deuxième fente pour enlever la face
avant du
cl
avier afin de permettre le câblage.
Montage et câblage du clavier
1. Fixez le clavier à l’aide des trous de montage. Utilisez les 4 vis four-
nies à moins de faire le montage sur une seule boîte électrique.
2. Placez le clavier sur les crochets de la plaque arrière et faites bas-
culer vers le bas pour engager.
3. Faites passez les fils dans la fente de
c
âblage ou dans les alvéoles
défonçables. Connectez le câblage de zone Keybus et PGM au cla-
vier. Placez l’interrupteur anti-sabot
age dans le trou à cet effet sur
la plaque de montage.
4. Retirez le clavier des crochets. Placez le
clavier sur la plaque de mon-
tage en vous assurant que le fil est poussé
dans le mur autant que
possible. Faites passer le fil à l’intérieur du clavier en vous assurant
d’éviter les éléments sensibles. Fermez l’assemblage avant en vous
assurant que le clavier ne fait pas pression sur le fil qui est dessous.
REMARQUE : S’il y a une tension quelconque entre l’assemblage avant du
clavier et le câblage, ouvrez le clavier, déplacez le fil et refermer. Répétez
ces étapes jusqu’à ce que le clavier soit bien fermé.
Français
Instructions d’Installation
•PC580 •PC585 •PC1555MX •PC1565
•PC1616 •PC1832 •PC1864 •PC5005
•PC5008 •PC5010 •PC5015 •PC5016
•PC5020
•Un clavier
•Quatre vis de montage
•Deux résistance fin de lignes
•Un étiquette intérieure pour la porte du clavier
•Un commutateur anti-sabotage
•Un Manuel d’Installation
alvéole défonçable
alvéole
défonçable
alvéole
défonçable
fente de câblage
anti-sabotage
crochets
Faites
basculer
pour engager
Appuyer pour fermer
1.
2.
3.
4.
anti-
sabotage
crochets
