B D K I C K C R A S H R I D E T O M 3 T O M 2 T O M 1 S N A R E H I - H A T H H - C T R L
M A S T E R
O U T A U X I N
M I D I O U T M I D I I N
P O W E R
O N O F F
D C 9 V
1
2
3
4
5
6
7
8
9
10 11 12 13
14

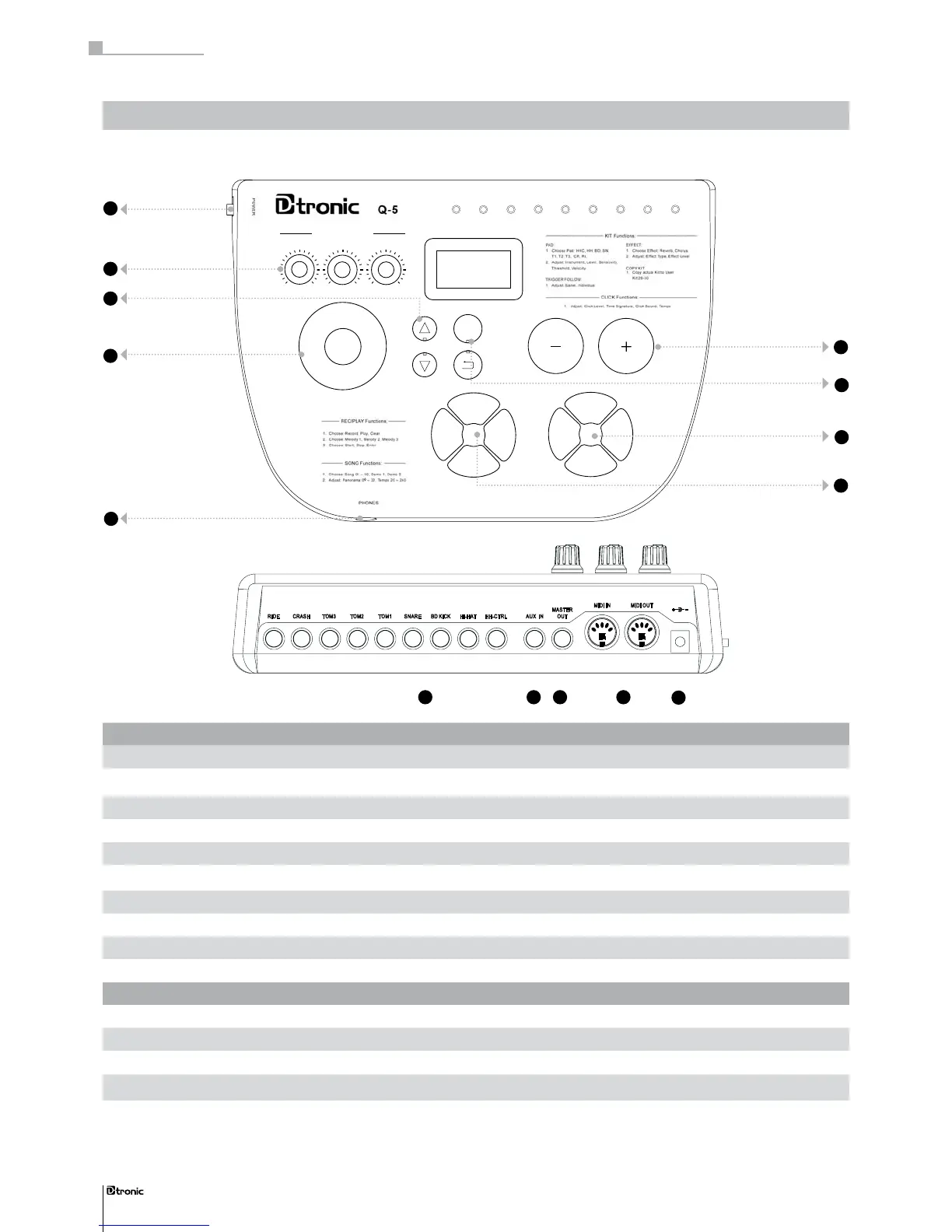

Teil 2: Kurzanleitung
Teil 2: Kurzanleitung .
10
Aufsicht:
siehe Seite
1 POWER-Schalter schaltet das Gerät ein bzw. aus 11
2 VOLUME-Regler regeln die Lautstärke des E-Drum Sets 11
3 TEMPO-Tasten regeln u.a. die Geschwindigkeit des Metronoms und der Songs 15, 16
4 JOGDIAL-Rad dient zum Einstellen verschiedener Parameter 12
5
+/-
Tasten dienen zum Einstellen verschiedener Parameter 12
6 ENTER/BACK-Tasten dienen zur Navigation innerhalb der Menüs 12
7 SONG- und AUFNHAME-Einheit dient zum Abspielen und Aufnehmen verschiedener Songs 16, 17
8 KIT- und METRONOM-Einheit dient zur Einstellung von Drumkit-Funktionen und des Metronoms 12, 15
9 PHONES-Anschluss dient zum Anschluss des Kopfhörers 11
Rückansicht:
siehe Seite
10 TRIGGER-Eingangsbuchsen dienen zum Anschluss der Pads 8
11 AUX IN-Eingang dient zum Anschluss externer Audiogeräte 11
12 MASTER OUT-Ausgang dient zur Signalübertragung an externe Audiogeräte 11
13 MIDI IN/OUT-Buchsen dienen zum Anschluss externer MIDI-Geräte 17
14 Netzanschluss dient zum Anschluss an die Stromversorgung 11
Aufsicht
Rückansicht
