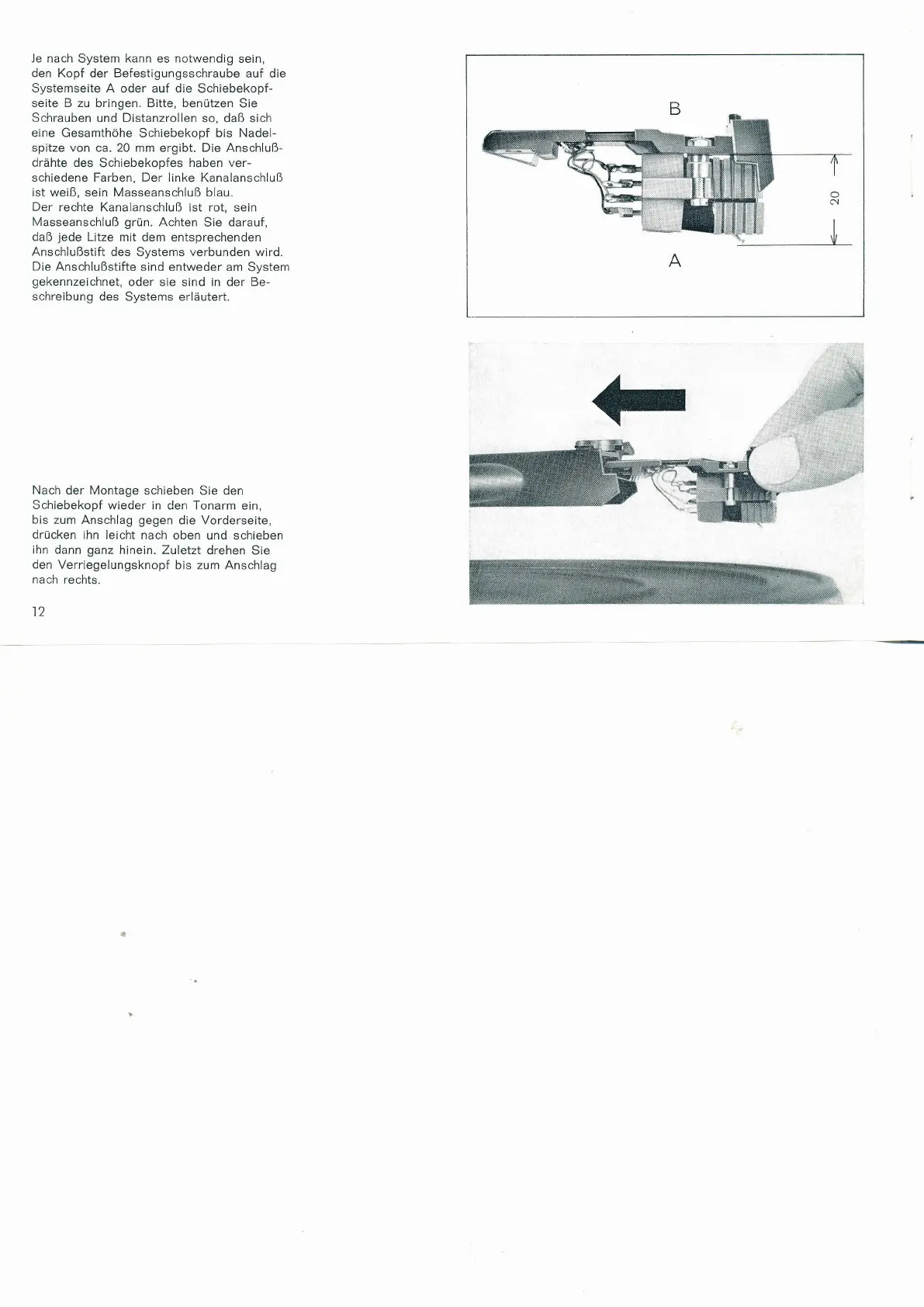

Je nach
System
kann es notwendig
sein,
den Kopf der Befestigungsschraube
auf die
Systemseite A
oder auf
die
Schiebekopf-
seite B zu
bringen.
Bitte, benützen
Sie
Schrauben
und
Distanzrollen
so, daß sich
eine Gesamthöhe
Schiebekopf bis Nadel-
spitze von ca. 20 mm
ergibt.
Die Anschluß-
drähte
des Schiebekopfes
haben ver-
schiedene
Farben.
Der linke
Kanalanschluß
ist weiß, sein Masseanschluß blau.
Der
rechte Kanalanschluß ist rot, sein
Masseanschluß
grün.
Achten
Sie
darauf,
daß
jede
Litze
mit dem entsprechenden
Anschlußstift
des Systems verbunden wird.
Die Anschlußstifte
sind entweder am
System
gekennzeichnet,
oder sie sind in der Be-
schreibung des
Systems erläutert.
Nach der Montage
schieben
Sie
den
Schiebekopf wieder
in den Tonarm
ein,
bis zum Anschlag
gegen
die Vorderseite,
drücken
ihn leicht nach
oben
und schieben
ihn dann
ganz
hinein. Zuletzt
drehen Sie
den
Verriegelungsknopf
bis zum Anschlag
nach
rechts.
