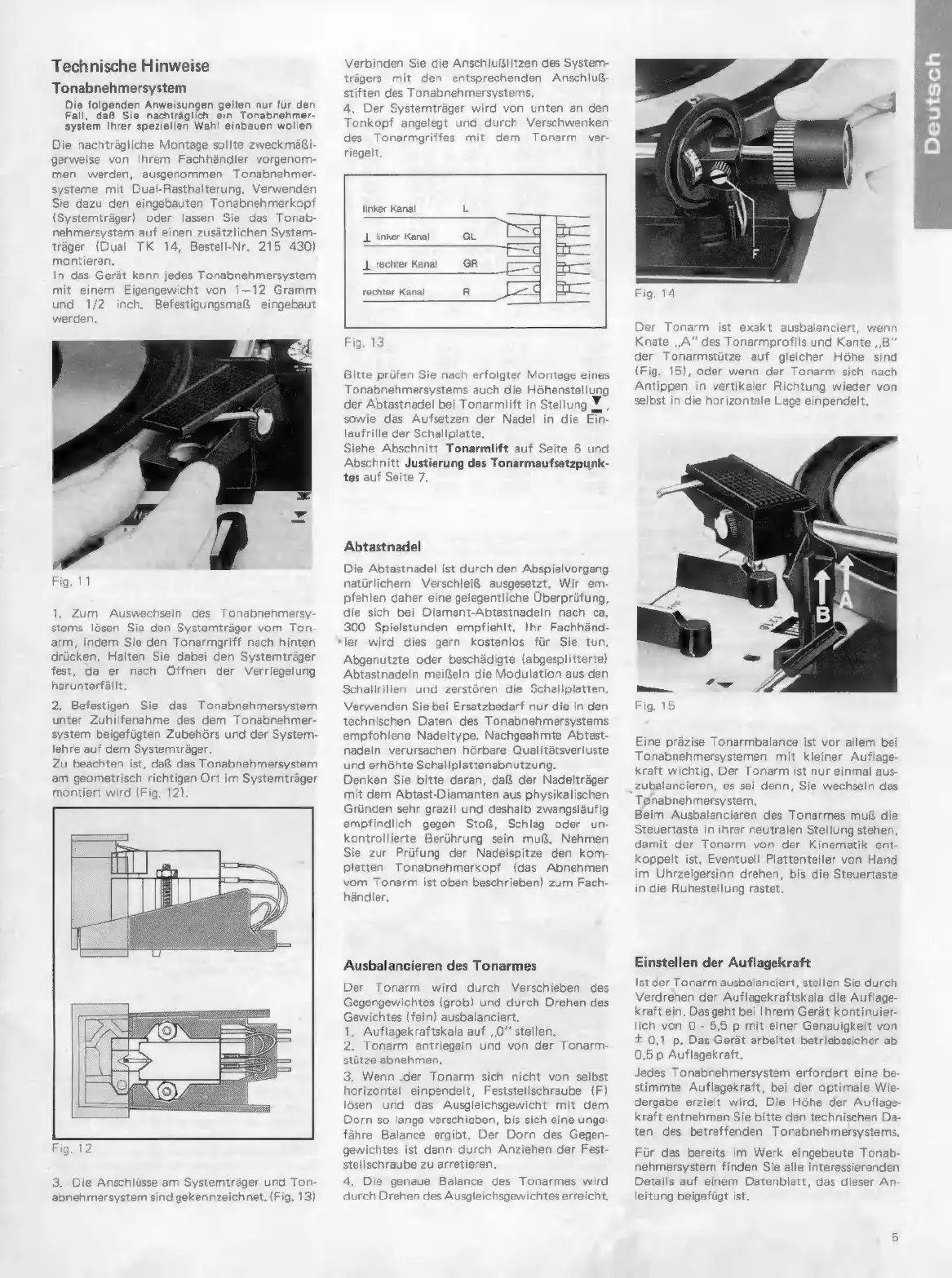

Technische Hinweise
Tonabnehmersystem
Die folgenden Anweisungen gelten nur fur den
Fall, daß Sie nachträglich ein Tonabnehmer-
system Ihrer speziellen Wahl einbauen wollen
Die nachträgliche Montage sollte zweckmäßi-
gerweise von Ihrem Fachhändler vorgenom-
men werden, ausgenommen Tonabnehmer-
systeme mit Dual-Rasthalterung. Verwenden
Sie dazu den eingebauten Tonabnehmerkopf
(Systemträger) oder lassen Sie das Tonab-
nehmersystem auf einen zusätzlichen System-
träger (Dual TK 14, Bestell-Nr. 215 430)
montieren.
In das Gerät kann jedes Tonabnehmersystem
mit einem Eigengewicht von 1-12 Gramm
und 1/2 inch
werden.
Befestigungsmaß eingebaut
Fig. 11
1. Zum Auswechseln des Tonabnehmersy
stems lösen Sie den Systemträger vom Ton-
arm, indem Sie den Tonarmgriff nach hinten
drücken. Halten Sie dabei den Systemträger
fest, da er nach Öffnen der Verriegelung
herunterfällt
2. Befestigen Sie das Tonabnehmersystem
unter Zuhilfenahme des dem Tonabnehmer-
system beigefügten Zubehörs und der System-
lehre auf dem Systemträger.
Zu beachten ist, daß das Tonabnehmersystem
am geometrisch richtigen Ort im Systemträger
montiert wird (Fig. 12)
Fig. 12
3. Die Anschlüsse am Systemtrager und Ton-
abnehmersystem sind gekennzeichnet. (Fig. 13)
Verbinden Sie die Anschlußlitzen des System-
trágers mit den entsprechenden Anschluß-
stiften des Tonabnehmersystems.
4. Der Systemträger wird von unten an den
Tonkopf angelegt und durch Verschwenken
des Tonarmgriffes mit dem Tonarm ver-
riegelt
linker Kanal L
1 linker Kanal eL g
Ed 522
L rechter Kanal GR Cd
rechter Kanal R Bra
Fig. 13
Bitte prüfen Sie nach erfolgter Montage eines
Tonabnehmersystems auch die Höhenstellung
der Abtastnadel bei Tonarmlift in Stellung Y,
sowie das Aufsetzen der Nadel in die Ein-
laufrille der Schallplatte.
Siehe Abschnitt Tonarmlift auf Seite 6 und
Abschnitt Justierung des Tonarmaufsetzpunk-
tes auf Seite 7.
Abtastnadel
Die Abtastnadel ist durch den Abspielvorgang
natürlichem Verschleiß ausgesetzt. Wir em-
pfehlen daher eine gelegentliche Überprüfung,
die sich bei Diamant-Abtastnadeln nach ca.
300 Spielstunden empfiehlt. Ihr Fachhánd-
»ler wird dies gern kostenlos für Sie tun.
Abgenutzte oder beschádigte (abgesplitterte)
Abtastnadeln meißeln die Modulation aus den
Schallrillen und zerstören die Schallplatten
Verwenden Sie bei Ersatzbedarf nur die in den
technischen Daten des Tonabnehmersystems
empfohlene Nadeltype. Nachgeahmte Abtast-
nadeln verursachen hórbare Qualitätsverluste
und erhöhte Schallplattenabnutzung.
Denken Sie bitte daran, daß der Nadelträger
mit dem Abtast-Diamanten aus physikalischen
Gründen sehr grazil und deshalb zwangsläufig
empfindlich gegen Stoß, Schlag oder un-
kontrollierte Berührung sein muß. Nehmen
Sie zur Prüfung der Nadelspitze den kom-
pletten Tonabnehmerkopf (das Abnehmen
vom Tonarm ist oben beschrieben) zum Fach-
händler.
Ausbalancieren des Tonarmes
Der Tonarm wird durch Verschieben des
Gegengewichtes (grob) und durch Drehen des
Gewichtes (fein) ausbalanciert.
1. Auflagekraftskala auf ,0” stellen.
2. Tonarm entriegeln und von der Tonarm
stütze abnehmen.
3. Wenn .der Tonarm sich nicht von selbst
horizontal einpendelt, Feststellschraube (F)
lösen und das Ausgleichsgewicht mit dem
Dorn so lange verschieben, bis sich eine unge-
fähre Balance ergibt. Der Dorn des Gegen-
gewichtes ist dann durch Anziehen der Fest-
stellschraube zu arretieren.
4. Die genaue Balance des Tonarmes wird
durch Drehen des Ausgleichsgewichtes erreicht,
\
a
ne
y
Fig. 14
Der Tonarm ist exakt ausbalanciert, wenn
Knate ,,A” des Tonarmprofils und Kante ,,8”
der Tonarmstütze auf gleicher Höhe sind
(Fig. 15), oder wenn der Tonarm sich nach
Antippen in vertikaler Richtung wieder von
selbst in die horizontale Lage einpendelt.
e
—
Fig. 15
Eine prazise Tonarmbalance ist vor allem bei
Tonabnehmersystemen mit kleiner Auflage-
kraft wichtig. Der Tonarm ist nur einmal aus-
zubalancieren, es sei denn, Sie wechseln das
Tenabnehmersystem.
Beim Ausbalancieren des Tonarmes muß die
Steuertaste in ihrer neutralen Stellung stehen,
damit der Tonarm von der Kinematik ent-
koppelt ist, Eventuell Plattenteller von Hand
im Uhrzeigersinn drehen, bis die Steuertaste
in die Ruhestellung rastet.
Einstellen der Auflagekraft
Ist. der Tonarm ausbalanciert, stellen Sie durch
Verdrehen der Auflagekraftskala die Auflage-
kraft ein. Das geht bei Ihrem Gerät kontinuier-
lich von O - 5,5 p mit einer Genauigkeit von
# 0,1 p. Das Gerät arbeitet betriebssicher ab
0,5 p Auflagekraft.
Jedes Tonabnehmersystem erfordert eine be-
stimmte Auflagekraft, bei der optimale Wie-
dergabe erzielt wird. Die Höhe der Auflage-
kraft entnehmen Sie bitte den technischen Da-
ten des betreffenden Tonabnehmersystems.
Für das bereits im Werk eingebaute Tonab-
nehmersystem finden Sie alle interessierenden
Details auf einem Datenblatt, das dieser An-
leitung beigefügt ist.
