Dual CS 5000 User Manual

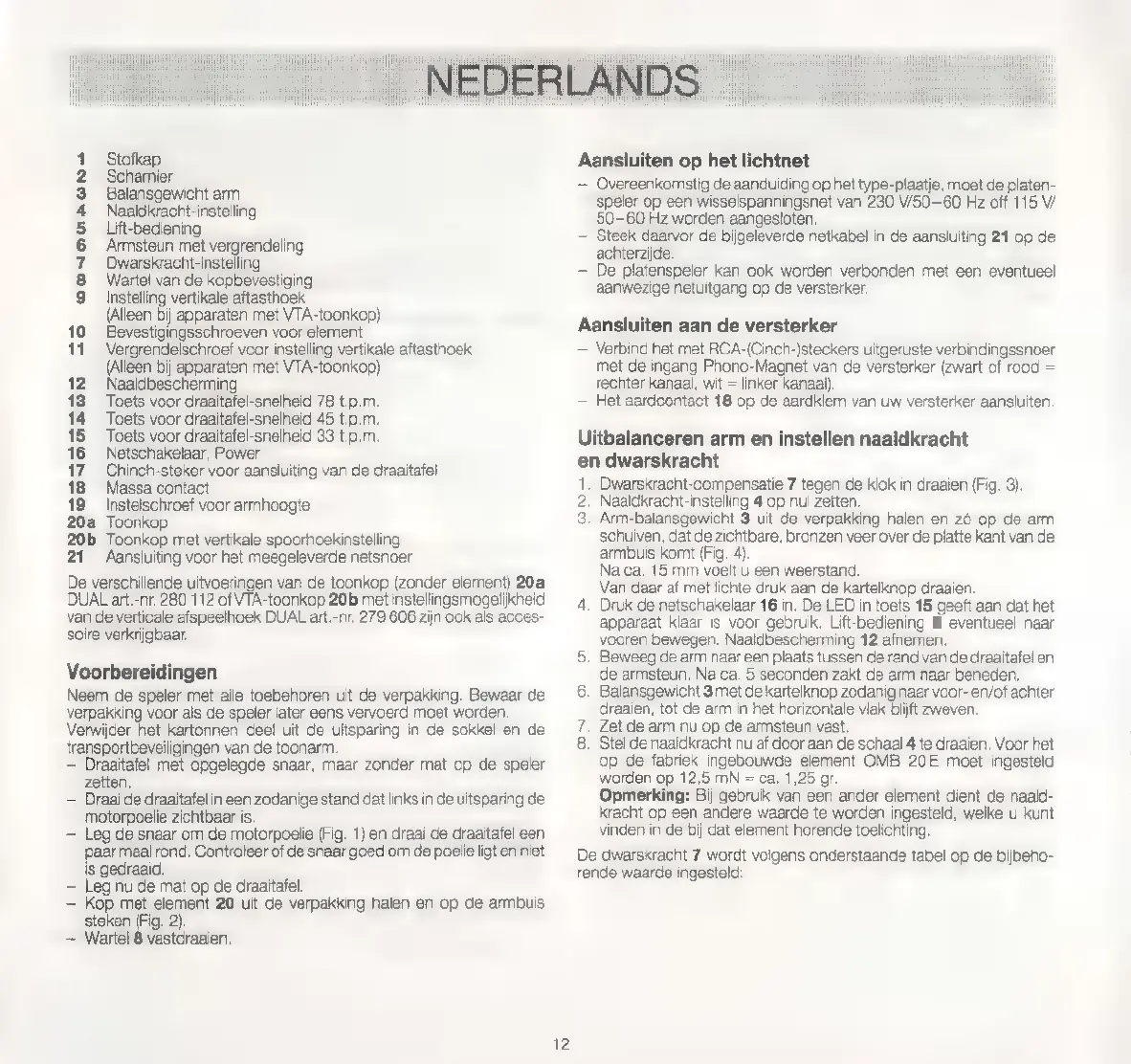

Stofkap
Scharnier
Balansgewicht arm
Naaldkracht-instelling
Lift-bediening
Armsteun met vergrendeling
Dwarskracht-instelling
Wartel van de kopbevestiging
Instelling vertikale aftasthoek
(Alleen bij apparaten met VTA-toonkop)
Bevestigingsschroeven voor element
Vergrendelschroef voor instelling vertikale aftasthoek
(Alleen bij apparaten met VTA-toonkop)
Naaldbescherming
Toets voor draaitafel-snelheid 78 t.p.m.
Toets voor draaitafel-snelheid 45 t.p.m.
Toets voor draaitafel-snelheid 33 t.p.m.
Netschakelaar, Power
Chinch-steker voor aansluiting van de draaitafel
Massa contact
Instelschroef voor armhoogte
20a Toonkop
20b Toonkop met vertikale spoorhoekinstelling
21 Aansluiting voor het meegeleverde netsnoer
De verschillende uitvoeringen van de toonkop (zonder element) 20a
DUAL art.nr. 280 112 of VTA-toonkop 20b met instellingsmogelijkheid
van de verticale afspeelhoek DUAL art.-nr. 279 606 zijn ook als acces-
soire verkrijgbaar.
22 voonouAauon-
Voorbereidingen
Neem de speler met alle toebehoren uit de verpakking. Bewaar de
verpakking voor als de speler later eens vervoerd moet worden.
Verwijder het kartonnen deel uit de uitsparing in de sokkel en de
transportbeveiligingen van de toonarm.
— Draaitafel met opgelegde snaar, maar zonder mat op de speler
zetten.
— Draai de draaitafel in een zodanige stand dat links in de uitsparing de
motorpoelie zichtbaar is.
- Leg de snaar om de motorpoelie (Fig. 1) en draai de draaitafel een
paar maal rond. Controleer of de snaar goed om de poelie ligt en niet
is gedraaid.
— Leg nu de mat op de draaitafel,
— Kop met element 20 uit de verpakking halen en op de armbuis
steken (Fig. 2).
— Wartel 8 vastdraaien.
Aansluiten op het lichtnet
— Overeenkomstig de aanduiding op het type-plaatje, moet de platen-
speler op een wisselspanningsnet van 230 W50-60 Hz off 115 W
50-60 Hz worden aangesloten.
— Steek daarvor de bijgeleverde netkabel in de aansluiting 21 op de
achterzijde.
— De platenspeler kan ook worden verbonden met een eventueel
aanwezige netuitgang op de versterker.
Aansluiten aan de versterker
— Verbind het met RCA-(Cinch-)steckers uitgeruste verbindingssnoer
met de ingang Phono-Magnet van de versterker (zwart of rood =
rechter kanaal, wit = linker kanaal)
— Het aardcontact 18 op de aardklem van uw versterker aansluiten
Uitbalanceren arm en instellen naaldkracht
en dwarskracht
1. Dwarskracht-compensatie 7 tegen de klok in draaien (Fig. 3).
2. Naaldkracht-instelling 4 op nul zetten.
8. Arm-balansgewicht 3 uit de verpakking halen en zó op de arm
schuiven, dat de zichtbare, bronzen veer over de platte kant van de
armbuis komt (Fig. 4).
Na ca. 15 mm voelt u een weerstand.
Van daar af met lichte druk aan de kartelknop draaien.
. Druk de netschakelaar 16 in. De LED in toets 15 geeft aan dat het
apparaat klaar is voor gebruik. Lift-bediening 5 eventueel naar
vooren bewegen. Naaldbescherming 12 afnemen.
. Beweeg de arm naar een plaats tussen de rand van de draaitafel en
de armsteun. Na ca. 5 seconden zakt de arm naar beneden,
. Balansgewicht 3 met de kartelknop zodanig naar voor- en/of achter
draaien, tot de arm in het horizontale vlak blijft zweven.
Zet de arm nu op de armsteun vast.
. Stel de naaldkracht nu af door aan de schaal 4 te draaien. Voor het
op de fabriek ingebouwde element OMB 20E moet ingesteld
worden op 12,5 mN = ca. 1,25 gr.
Opmerking: Bij gebruik van een ander element dient de naald-
kracht op een andere waarde te worden ingesteld, welke u kunt
vinden in de bij dat element horende toelichting.
De dwarskracht 7 wordt volgens onderstaande tabel op de bijbeho-
rende waarde ingesteld:
Qu o a

Dual CS 5000 Specifications

General

Drive System	Belt Drive
Speeds	33 1/3, 45, 78 RPM
Tracking Force Adjustment	0 - 3 g
Weight	7.5 kg
Platter	Aluminum Die-cast
Tonearm	Straight
Dimensions	440 x 370 mm
