Dual CS 5000 User Manual

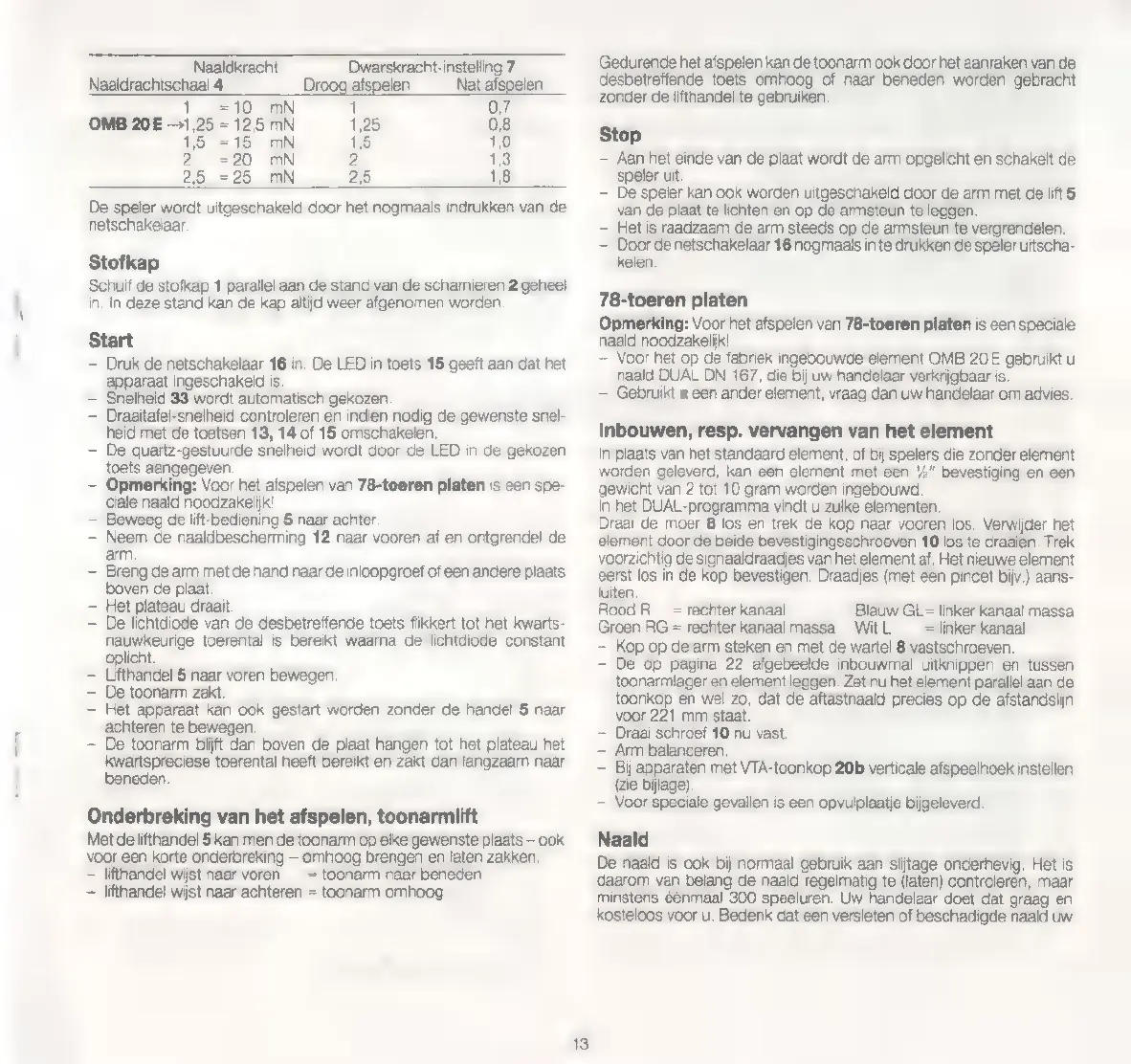

Naaldkracht Dwarskracht-instelling 7
Naaldrachtschaal 4 Droog afspelen Nat afspelen
1 =10 mN 1 0,7
OMB 20E —1,25 = 12,5 mN 1,25 08
15 =15 mN 1,5 1,0
2 =20 mN 2 1,3
2,5 =25 mN 2,5 18
De speler wordt uitgeschakeld door het nogmaals indrukken van de
netschakelaar.
Stofkap
Schuif de stofkap 1 parallel aan de stand van de scharnieren 2 geheel
in. In deze stand kan de kap altijd weer afgenomen worden.
Start
- Druk de netschakelaar 16 in. De LED in toets 15 geeft aan dat het
apparaat ingeschakeld is.
— Snelheid 33 wordt automatisch gekozen.
— Draaitafel-snelheid controleren en indien nodig de gewenste snel-
heid met de toetsen 13, 14 of 15 omschakelen.
— De quartz-gestuurde snelheid wordt door de LED in de gekozen
toets aangegeven.
- Opmerking: Voor het afspelen van 78-toeren platen is een spe-
ciale naald noodzakelijk!
— Beweeg de lift-bediening 5 naar achter.
— Neem de naaldbescherming 12 naar vooren af en ontgrendel de
arm.
— Breng de arm met de hand naar de inloopgroef of een andere plaats
boven de plaat.
— Het plateau draait.
— De lichtdiode van de desbetreffende toets flikkert tot het kwarts-
Eer toerental is bereikt waarna de lichtdiode constant
oplicht.
— Lifthandel 5 naar voren bewegen.
— De toonarm zakt.
— Het apparaat kan ook gestart worden zonder de handel 5 naar
achteren te bewegen.
— De toonarm blijft dan boven de plaat hangen tot het plateau het
kh toerental heeft bereikt en zakt dan langzaam naar
jen.
Onderbreking van het afspelen, toonarmlift
Met de lifthandel 5 kan men de toonarm op elke gewenste plaats — ook
voor een korte onderbreking — omhoog brengen en laten zakken,
— lifthandel wijst naar voren = toonarm naar beneden
— lifthandel wijst naar achteren = toonarm omhoog
Gedurende het afspelen kan de toonarm ook door het aanraken van de
desbetreffende toets omhoog of naar beneden worden gebracht
zonder de lifthandel te gebruiken.
Stop
— Aan het einde van de plaat wordt de arm opgelicht en schakelt de
speler uit.
— De speler kan ook worden uitgeschakeld door de arm met de lift 5
van de plaat te lichten en op de armsteun te leggen.
— Het is raadzaam de arm steeds op de armsteun te vergrendelen.
= Door de netschakelaar 16 nogmaals in te drukken de speler uitscha-
kelen.
78-toeren platen
Opmerking: Voor het afspelen van 78-toeren platen is een speciale
naald noodzakelijk!
— Voor het op de fabriek ingebouwde element OMB 20E gebruikt u
naald DUAL DN 167, die bij uw handelaar verkrijgbaar is.
— Gebruikt u een ander element, vraag dan uw handelaar om advies.
Inbouwen, resp. vervangen van het element
In plaats van het standaard element, of bij spelers die zonder element
worden geleverd, kan een element met een 1⁄2" bevestiging en een
gewicht van 2 tot 10 gram worden ingebouwd.
In het DUAL-programma vindt u zulke elementen.
Draai de moer 8 los en trek de kop naar vooren los. Verwijder het
element door de beide bevestigingsschroeven 10 los te draaien. Trek
voorzichtig de signaaldraadjes van het element af. Het nieuwe element
eerst los in de kop bevestigen. Draadjes (met een pincet bijv.) aans-
Wien
Rood R ` = rechter kanaal Blauw GL = linker kanaal massa
Groen RG = rechter kanaal massa WitL = linker kanaal
— Kop op de arm steken en met de wartel 8 vastschroeven,
— De op pagina 22 afgebeelde inbouwmal uitknippen en tussen
toonarmlager en element leggen, Zet nu het element parallel aan de
toonkop en wel zo, dat de aftastnaald precies op de afstandslijn
voor 221 mm staat.
— Draai schroef 10 nu vast.
— Arm balanceren,
— Bij apparaten met VTA-toonkop 20b verticale afspeelhoek instellen
(zie bijlage). e ra
— Voor speciale gevallen is een opvulplaatje bijgeleverd.
Naald
De naald is ook bij normaal gebruik aan slijtage onderhevig. Het is
daarom van belang de naald regelmatig te (laten) controleren, maar
minstens éénmaal 300 speeluren. Uw handelaar doet dat graag en
kosteloos voor u. Bedenk dat een versleten of beschadigde naald uw

Dual CS 5000 Specifications

General

Drive System	Belt Drive
Speeds	33 1/3, 45, 78 RPM
Tracking Force Adjustment	0 - 3 g
Weight	7.5 kg
Platter	Aluminum Die-cast
Tonearm	Straight
Dimensions	440 x 370 mm
