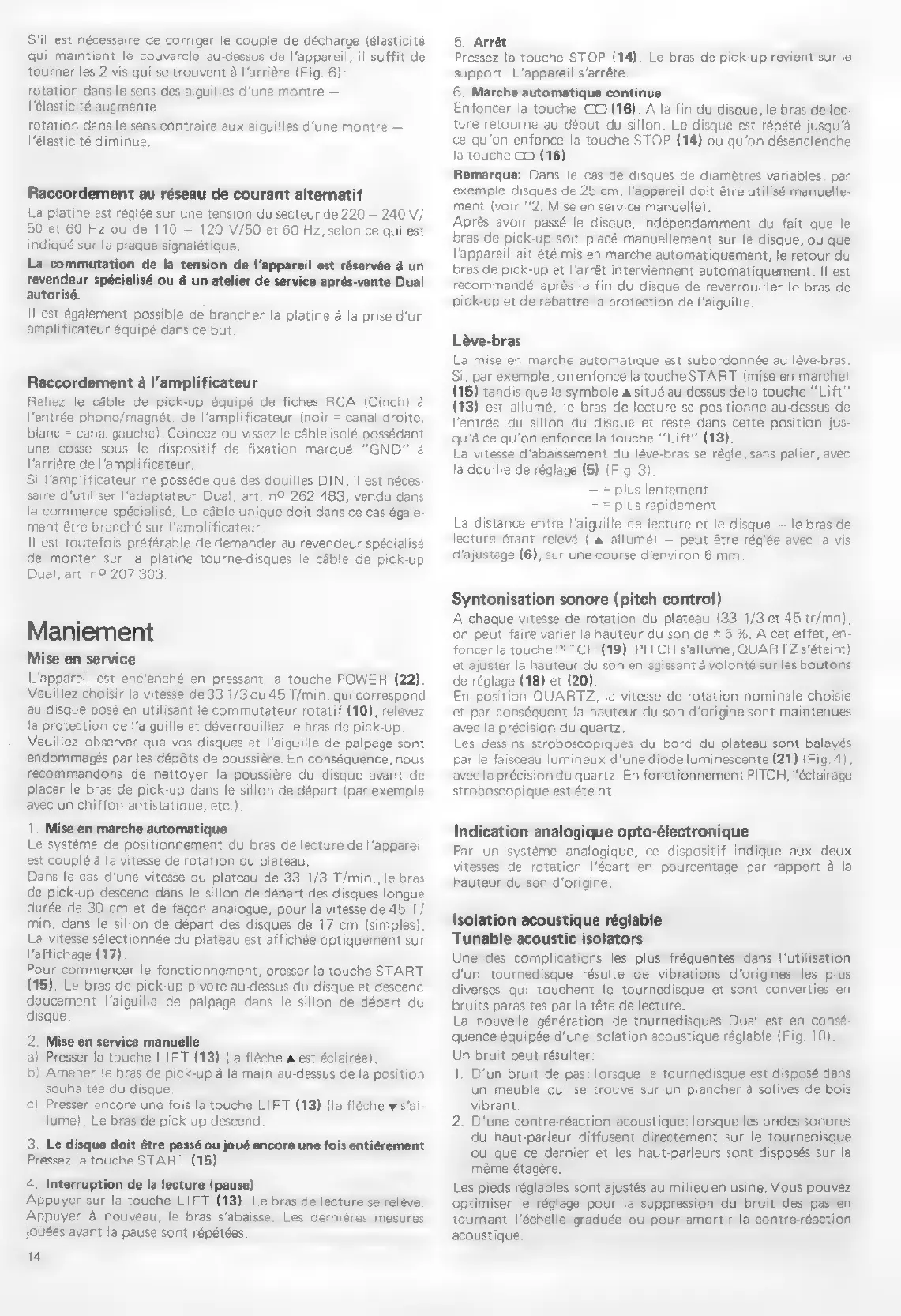

S'il est nécessaire de corriger le couple de décharge (élasticité
qui maintient le couvercle au-dessus de l'appareil, il suffit de
tourner les 2 vis qui se trouvent à l'arrière (Fig. 6)
rotation dans le sens des aiguilles d'une montre —
l'élasticité augmente
rotation dans le sens contraire aux aiguilles d'une montre —
l'élasticité diminue.
Raccordement au réseau de courant alternatif
La
platine
est
réglée
sur
une
tension
du
secteur
de
220
—
240
V/
50
et
60
Hz
ou
de
110
—
120
V/50
et
60
Hz,
selon
ce
qui
est
indiqué
sur
la
plaque
signalétique.
La
commutation
de
la
tension
de
l'appareil
est
réservée
à
un
revendeur
spécialisé
ou
à
un
atelier
de
service
après-vente
Dual
autorisé.
è
Il est également possible de brancher la platine a la prise d'un
amplificateur équipé dans ce but.
Raccordement à l'amplificateur
Reliez le câble de pick-up équipé de fiches RCA (Cinch) à
l'entrée phono/magnét. de l'amplificateur (noir = canal droite,
blanc = canal gauche). Coincez ou vissez le câble isolé possédant
une cosse sous le dispositif de fixation marqué "GND" à
l'arrière de l'amplificateur.
Si l'amplificateur ne possède que des douilles DIN, il est néces-
saire d'utiliser l'adaptateur Dual, art. n° 262 483, vendu dans
le commerce spécialisé. Le câble unique doit dans ce cas égale-
ment être branché sur l'amplificateur
Il est toutefois préférable de demander au revendeur spécialisé
de monter sur la platine tourne-disques le câble de pick-up
Dual, art. n° 207 303
Maniement
Mise en service
L'appareil est enclenché en pressant la touche POWER (22).
Veuillez choisir la vitesse de 33 1/3 ou 45 T/min. qui correspond
au disque posé en utilisant le commutateur rotatif (10), relevez
la protection de l'aiguille et déverrouillez le bras de pick-up.
Veuillez observer que vos disques et l'aiguille de palpage sont
endommagés par les dépôts de poussière. En conséquence, nous
recommandons de nettoyer la poussière du disque avant de
placer le bras de pick-up dans le sillon de départ (par exemple
avec un chiffon antistatique, etc.).
1. Mise en marche automatique
Le système de positionnement du bras de lecture de l'appareil
est couplé 4 la vitesse de rotation du plateau.
Dans le cas d'une vitesse du plateau de 33 1/3 T/min., le bras
de pick-up descend dans le sillon de départ des disques longue
durée de 30 cm et de façon analogue, pour la vitesse de 45 T/
min. dans le sillon de départ des disques de 17 cm (simples).
La vitesse sélectionnée du plateau est affichée optiquement sur
l'affichage (17)
Pour commencer le fonctionnement, presser la touche START
(15). Le bras de pick-up pivote au-dessus du disque et descend
doucement l'aiguille de palpage dans le sillon de départ du
disque.
2. Mise en service manuelle
a) Presser la touche LIFT (13) (la flèche a est éclairée).
b) Amener le bras de pick-up à la main au-dessus de la position
souhaitée du disque.
c) Presser encore une fois la touche LIFT (13) (la flèche w s'al-
lume). Le bras de pick-up descend.
3. Le disque doit être passé ou joué encore une fois entièrement
Pressez la touche START (15)
4. Interruption de la lecture (pause)
Appuyer
sur
la
touche
LIFT
(13).
Le
bras
de
lecture
se
relève.
Appuyer
à
nouveau,
le
bras
s'abaisse.
Les
dernières
mesures
jouées
avant
la
pause
sont
répétées.
14
5. Arrêt
Pressez la touche STOP (14). Le bras de pick-up revient sur le
support. L'appareil s'arrête.
6. Marche automatique continue
Enfoncer la touche CO (16). A la fin du disque, le bras de lec-
ture retourne au début du sillon. Le disque est répété jusqu'à
ce qu'on enfonce la touche STOP (14) ou qu'on désenclenche
la touche cO (16)
Remarque: Dans le cas de disques de diamètres variables, par
exemple disques de 25 cm, l'appareil doit être utilisé manuelle-
ment (voir ””2. Mise en service manuelle).
Après avoir passé le disque, indépendamment du fait que le
bras de pick-up soit placé manuellement sur le disque, ou que
l'appareil ait été mis en marche automatiquement, le retour du
bras de pick-up et l'arrêt interviennent automatiquement. Il est
recommandé
après
la
fin
du
disque
de
reverrouiller
le
bras
de
pick-up et de rabattre la protection de l'aiguille.
Lève-bras
La mise en marche automatique est subordonnée au lève-bras.
Si, par exemple, on enfonce la touche START (mise en marche)
(15) tandis que le symbole a situé au-dessus de la touche “Lift”
(13) est allumé, le bras de lecture se positionne au-dessus de
l'entrée du sillon du disque et reste dans cette position jus-
qu'à ce qu'on enfonce la touche “Lift” (13).
La vitesse d’abaissement du lève-bras se règle, sans palier, avec
la douille de réglage (5) (Fig. 3)
— = plus lentement
+= plus rapidement
La distance entre l'aiguille de lecture et le disque — le bras de
lecture étant relevé ( a allumé) — peut être réglée avec la vis
d’ajustage (6), sur une course d'environ 6 mm
Syntonisation sonore (pitch control)
A chaque vitesse de rotation du plateau (33 1/3 et 45 tr/mn),
on peut faire varier la hauteur du son de + 6 %. A cet effet, en-
foncer la touche PITCH (19) (PITCH s'allume, QUARTZ s'éteint)
et ajuster la hauteur du son en agissant à volonté sur les boutons
de réglage (18) et (20)
En position QUARTZ, la vitesse de rotation nominale choisie
et par conséquent la hauteur du son d'origine sont maintenues
avec la précision du quartz.
Les dessins stroboscopiques du bord du plateau sont balayés
par le faisceau lumineux d'une diode luminescente (21) (Fig.4),
avec la précision du quartz. En fonctionnement PITCH, l'éclairage
stroboscopique est éteint
Indication analogique opto-électronique
Par Un système analogique, ce dispositif indique aux deux
vitesses de rotation l'écart en pourcentage par rapport à la
hauteur du son d'origine.
Isolation acoustique réglable
Tunable acoustic isolators
Une des complications les plus fréquentes dans l'utilisation
d'un tournedisque résulte de vibrations d'origines les plus
diverses qui touchent le tournedisque et sont converties en
bruits parasites par la tête de lecture.
La nouvelle génération de tournedisques Dual est en consé-
quence équipée d'une isolation acoustique réglable (Fig. 10).
Un bruit peut résulter:
1. D'un bruit de pas: lorsque le tournedisque est disposé dans
un meuble qui se trouve sur un plancher à solives de bois
vibrant.
2. D'une contre-réaction acoustique: lorsque les ondes sonores
du haut-parleur diffusent directement sur le tournedisque
ou que ce dernier et les haut-parleurs sont disposés sur la
même étagère.
Les pieds réglables sont ajustés au milieu en usine. Vous pouvez
optimiser le réglage pour la suppression du bruit des pas en
tournant l'échelle graduée ou pour amortir la contre-réaction
acoustique.
