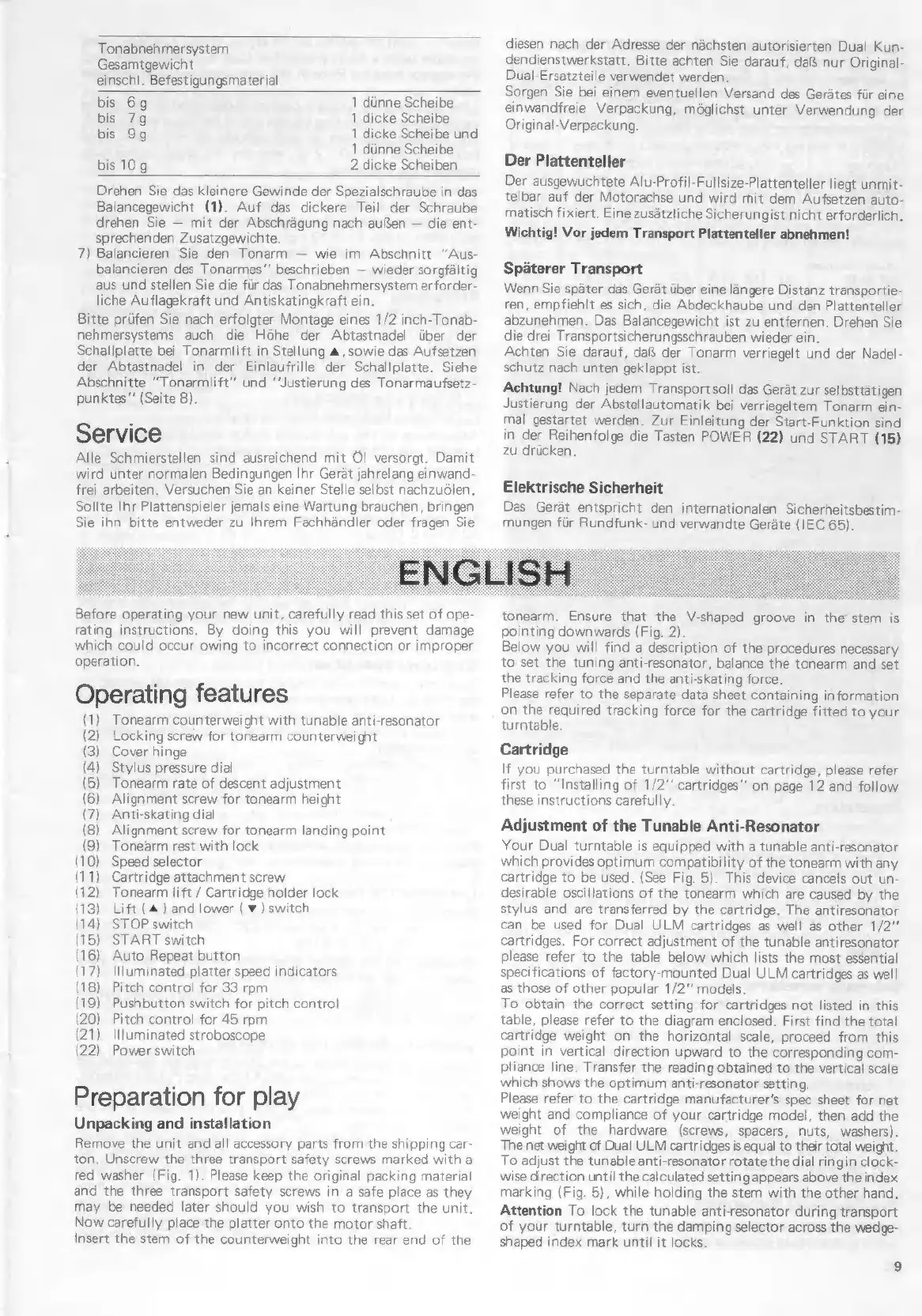

Tonabnehmersystem
Gesamtgewicht
einschl. Befestigungsmaterial
bis 6g 1 dünne Scheibe
bis 7g 1 dicke Scheibe
bis 9g 1 dicke Scheibe und
1 dünne Scheibe
bis 10 g 2 dicke Scheiben
Drehen Sie das kleinere Gewinde der Spezialschraube in das
Balancegewicht (1). Auf das dickere Teil der Schraube
drehen Sie — mit der Abschrägung nach außen — die ent-
sprechenden Zusatzgewichte.
Balancieren Sie den Tonarm — wie im Abschnitt “Aus-
balancieren des Tonarmes”’ beschrieben — wieder sorgfältig
aus und stellen Sie die für das Tonabnehmersystem erforder-
liche Auflagekraft und Antiskatingkraft ein.
Bitte prüfen Sie nach erfolgter Montage eines 1/2 inch-Tonab-
nehmersystems auch die Höhe der Abtastnadel über der
Schallplatte bei Tonarmlift in Stellung a, sowie das Aufsetzen
der Abtastnadel in der Einlaufrille der Schallplatte. Siehe
Abschnitte “Tonarmlift” und “Justierung des Tonarmaufsetz-
punktes” (Seite 8).
Service
Alle Schmierstellen sind ausreichend mit Öl versorgt. Damit
wird unter normalen Bedingungen Ihr Gerät jahrelang einwand-
frei arbeiten. Versuchen Sie an keiner Stelle selbst nachzuólen.
Sollte Ihr Plattenspieler jemals eine Wartung brauchen, bringen
Sie ihn bitte entweder zu Ihrem Fachhändler oder fragen Sie
7
Before operating your new unit, carefully read this set of ope-
rating instructions. By doing this you will prevent damage
which could occur owing to incorrect connection or improper
operation.
Operating features
(1) Tonearm counterweight with tunable anti-resonator
(2) Locking screw for tonearm counterweight
(8) Cover hinge
(4) Stylus pressure dial
(5) Tonearm rate of descent adjustment
(6) Alignment screw for tonearm height
(7) Anti-skating dial
(8) Alignment screw for tonearm landing point
(9) Tonearm rest with lock
(10) Speed selector
(11) Cartridge attachment screw
(12) Tonearm lift / Cartridge holder lock
(13) Lift (A) and lower ( Y ) switch
(14) STOP switch
(15) START switch
(16) Auto Repeat button
(17) Illuminated platter speed indicators
(18) Pitch control for 33 rpm
(19) Pushbutton switch for pitch control
(20) Pitch control for 45 rpm
(21) Illuminated stroboscope
(22) Power switch
Preparation for play
Unpacking and installation
Remove the unit and all accessory parts from the shipping car-
ton. Unscrew the three transport safety screws marked with a
red washer (Fig. 1). Please keep the original packing material
and the three transport safety screws in a safe place as they
may be needed later should you wish to transport the unit.
Now carefully place the platter onto the motor shaft
Insert the stem of the counterweight into the rear end of the
diesen
nach
der
Adresse
der
nächsten
autorisierten
Dual
Kun-
dendienstwerkstatt.
Bitte
achten
Sie
darauf,
daß
nur
Original-
Dual-Ersatzteile
verwendet
werden.
Sorgen
Sie
bei
einem
eventuellen
Versand
des
Gerätes
für
eine
einwandfreie
Verpackung,
möglichst
unter
Verwendung
der
Original-Verpackung.
Der Plattenteller
Der
ausgewuchtete
Alu-Profil-Fullsize-Plattenteller
liegt
unmit-
telbar
auf
der
Motorachse
und
wird
mit
dem
Aufsetzen
auto-
matisch
fixiert.
Eine
zusätzliche
Sicherungist
nicht
erforderlich.
Wichtig!
Vor
jedem
Transport
Plattenteller
abnehmen!
Späterer Transport
Wenn Sie später das Gerät über eine längere Distanz transportie-
ren, empfiehlt es sich, die Abdeckhaube und den Plattenteller
abzunehmen.
Das
Balancegewicht
ist
zu
entfernen.
Drehen
Sie
die drei Transportsicherungsschrauben wieder ein.
Achten Sie darauf, daß der Tonarm verriegelt und der Nadel-
schutz nach unten geklappt ist.
Achtung!
Nach
jedem
Transport
soll
das
Gerät
zur
selbsttätigen
Justierung
der
Abstellautomatik
bei
verriegeltem
Tonarm
ein-
mal
gestartet
werden.
Zur
Einleitung
der
Start-Funktion
sind
in
der
Reihenfolge
die
Tasten
POWER
(22)
und
START
(15)
zu
drücken,
Elektrische Sicherheit
Das
Gerät
entspricht
den
internationalen
Sicherheitsbestim-
mungen
für
Rundfunk-
und
verwandte
Geräte
(IEC
65).
tonearm. Ensure that the V-shaped groove in the stem is
pointing downwards (Fig. 2).
Below you will find a description of the procedures necessary
to set the tuning anti-resonator, balance the tonearm and set
the tracking force and the anti-skating force.
Please
refer
to
the
separate
data
sheet
containing
information
on
the
required
tracking
force
for
the
cartridge
fitted
to
your
turntable.
Cartridge
If you purchased the turntable without cartridge, please refer
first to “Installing of 1/2'' cartridges” on page 12 and follow
these instructions carefully.
Adjustment of the Tunable Anti-Resonator
Your Dual turntable is equipped with a tunable anti-resonator
which provides optimum compatibility of the tonearm with any
cartridge to be used. (See Fig. 5). This device cancels out un-
desirable
oscillations
of
the
tonearm
which
are
caused
by
the
stylus and are transferred by the cartridge. The antiresonator
can
be
used
for
Dual
ULM
cartridges
as
well
as
other
1/2"
cartridges. For correct adjustment of the tunable antiresonator
please refer to the table below which lists the most essential
specifications of factory-mounted Dual ULM cartridges as well
as those of other popular 1/2" models
To obtain the correct setting for cartridges not listed in this
table, please refer to the diagram enclosed. First find the total
cartridge weight on the horizontal scale, proceed from this
point
in
vertical
direction
upward
to
the
corresponding
com-
pliance line. Transfer the reading obtained to the vertical scale
which shows the optimum anti-resonator setting.
Please
refer
to
the
cartridge
manufacturer's
spec
sheet
for
net
weight
and
compliance
of
your
cartridge
model,
then
add
the
weight
of
the
hardware
(screws,
spacers,
nuts,
washers).
The
net
weight
of
Dual
ULM
cartridges
is
equal
to
their
total
weight.
To
adjust
the
tunable
anti-resonator
rotate
the
dial
ringin
clock-
wise
direction
until
the
calculated
setting
appears
above
the
index
marking
(Fig.
5),
while
holding
the
stem
with
the
other
hand.
Attention
To
lock
the
tunable
anti-resonator
during
transport
of your
turntable,
turn
the
damping
selector
across
the
wedge-
shaped
index
mark
until
it
locks.
9
