BEDIENTEILE, KONTROLLEUCHTEN

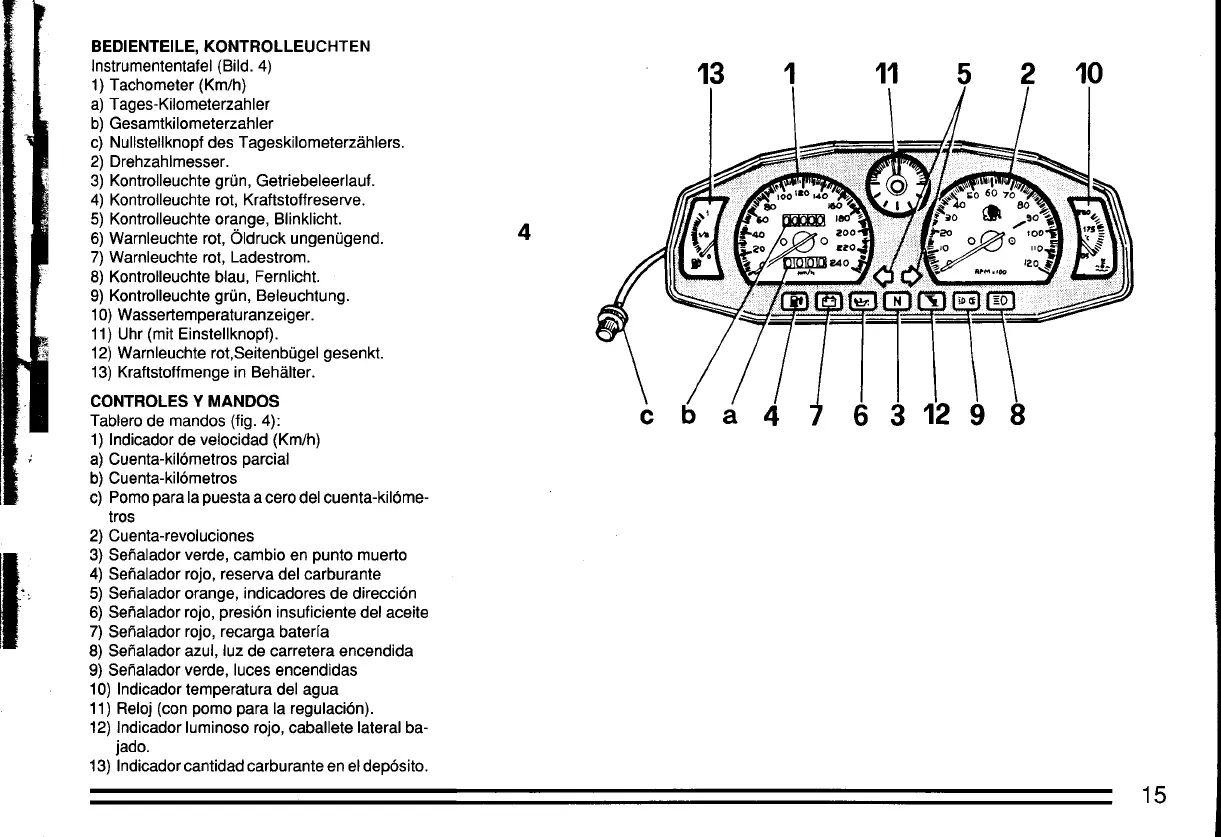

Instrumententafel (Bild. 4) 13 1 11 5 2 10
1) Tachometer (Km/h)
a) Tages-Kilometerzahler
b) Gesamtkilometerzahler
c) Nullstellknopf des Tageskilometerzählers.
2) Drehzahlmesser.
3) Kontrolleuchte grün, Getriebeleerlauf.
4) Kontrolleuchte rot, Kraftstoffreserve.
5) Kontrolleuchte or~.nge, Blinklicht.
46) Warnleuchte rot, Oldruck ungenügend.
7) Warnleuchte rot, Ladestrom.
8) Kontrolleuchte blau, Fernlicht.
9) Kontrolleuchte grün, Beleuchtung.
10) Wassertemperaturanzeiger.
11) Uhr (mit Einstellknopf).
12) Warnleuchte rot,Seitenbügel gesenkt.
13) Kraftstoffmenge in Behälter.
CONTROLES V MANDOS
Tablero de mandos (fig. 4):
1) Indicador de velocidad (Km/h)
; a) Cuenta-kilómetros parcial
b) Cuenta-kilómetros
c) Porno para la puesta a cero del cuenta-kilóme-
tros
2) Cuenta-revoluciones
I 3) Selialador verde, cambio en punto muerto
4) Selialador rojo, reserva del carburante
" 5) Selialador orange, indicadores de dirección
6) Selialador raio, presión insuficiente del aceite
7) Selialador raio, recarga baterfa
8) Selialador azul, lul de carretera encendida
9) Selialador verde, luces encendidas
10) Indicador temperatura del aQua
11) Reloj (con porno para la regulación).
12) Indicador luminoso rojo, caballete lateral ba-
jado.
13) Indicador cantidad carburante en el depósito.
