Ducati monster 620 i.e. - Page 170

Comandi - Dispositivi
Controls - Devices
sezione / section
F 4
16
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

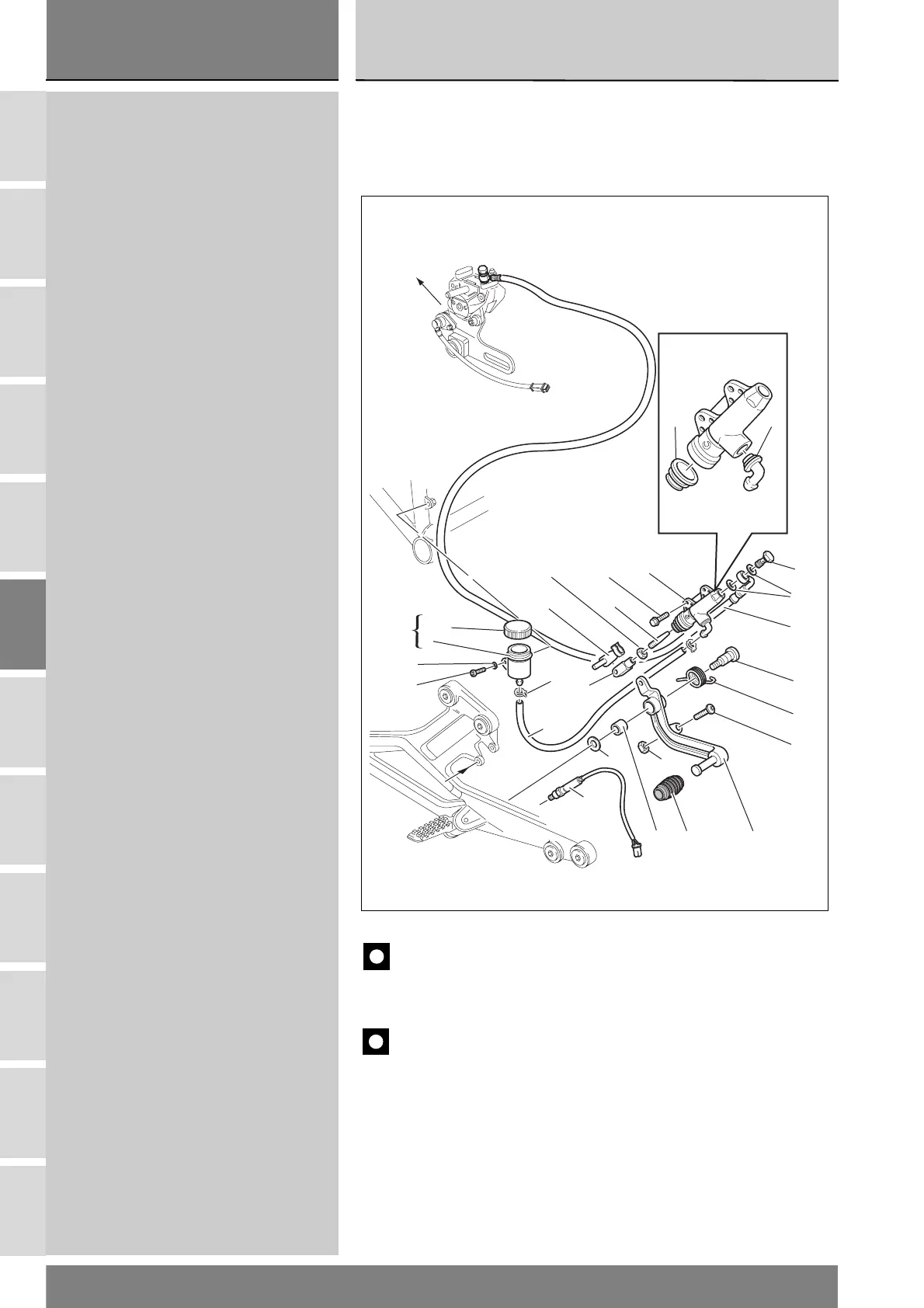

4 - COMANDO FRENO POSTERIORE
1 Vite speciale
2 Guarnizione sp.1
3 Tubo freno posteriore
4 Fascetta
5 Perno
6Molla
7 Vite speciale
8 Gommino
9 Leva comando freno
10 Dado
11 Molletta
12 Rosetta
13 Interruttore
14 Boccola
15 Forcella
16 Tubo
17 Pompa freno posteriore
18 Vite
19 Astina di registro
20 Vite
21 Tappo
22 Serbatoio olio completo
23 Ricambio raccordo
24 Cuffia parapolvere
25 Rossetta
23
24
1
5
11
10
19
18
21
25
20
17
7
10
12
4
15
16
13
6
3
2
9
8
14
22
Vedi
Sez.
G6
See
Sect.
G6
4 - REAR BRAKE CONTROL
1 Special screw
2 Seal, thk.1
3 Rear brake hose
4Clamp
5Pin
6 Spring
7 Special screw
8 Rubber block
9 Brake lever
10 Nut
11 Clip
12 Washer
13 Switch
14 Bush
15 Clevis pin
16 Hose
17 Rear brake cylinder
18 Screw
19 Adjuster rod
20 Screw
21 Plug
22 Complete brake fluid reservoir
23 Spare connector
24 Dust cap
25 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
F
