Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 1
3
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

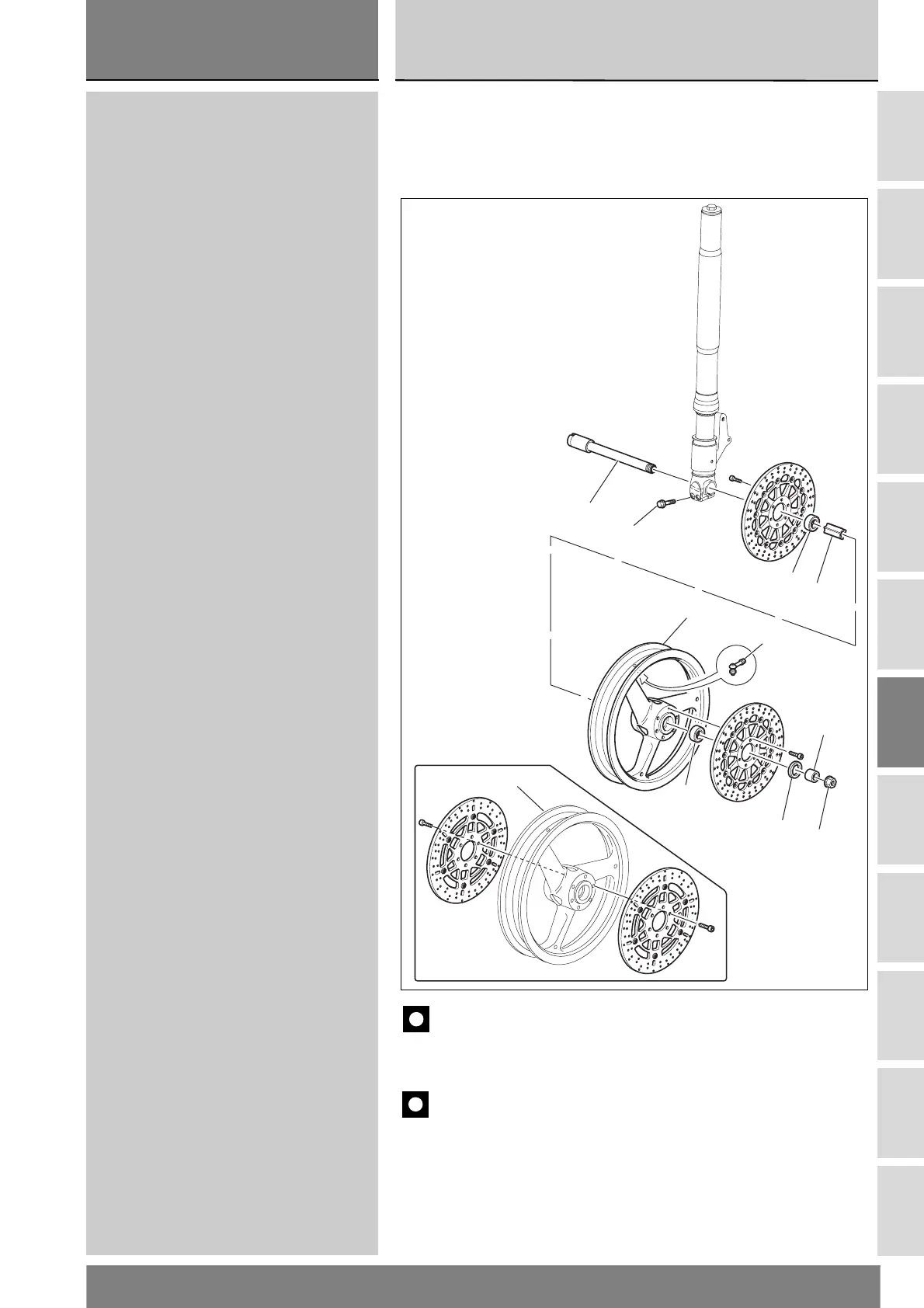

1 - RUOTA ANTERIORE
1 Dado
2Vite
3 Distanziale
4 Anello di tenuta
5 Cuscinetto
6 Distanziale interno
7 Valvola
8 Perno ruota anteriore
9 Cerchio ruota anteriore
5
5
4
1
6
3
8
7
2
9
9
620/620Dark
1 - FRONT WHEEL
1Nut
2Screw
3 Spacer
4Seal
5Bearing
6 Inner spacer
7 Valve
8 Front wheel shaft
9 Front wheel rim
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
