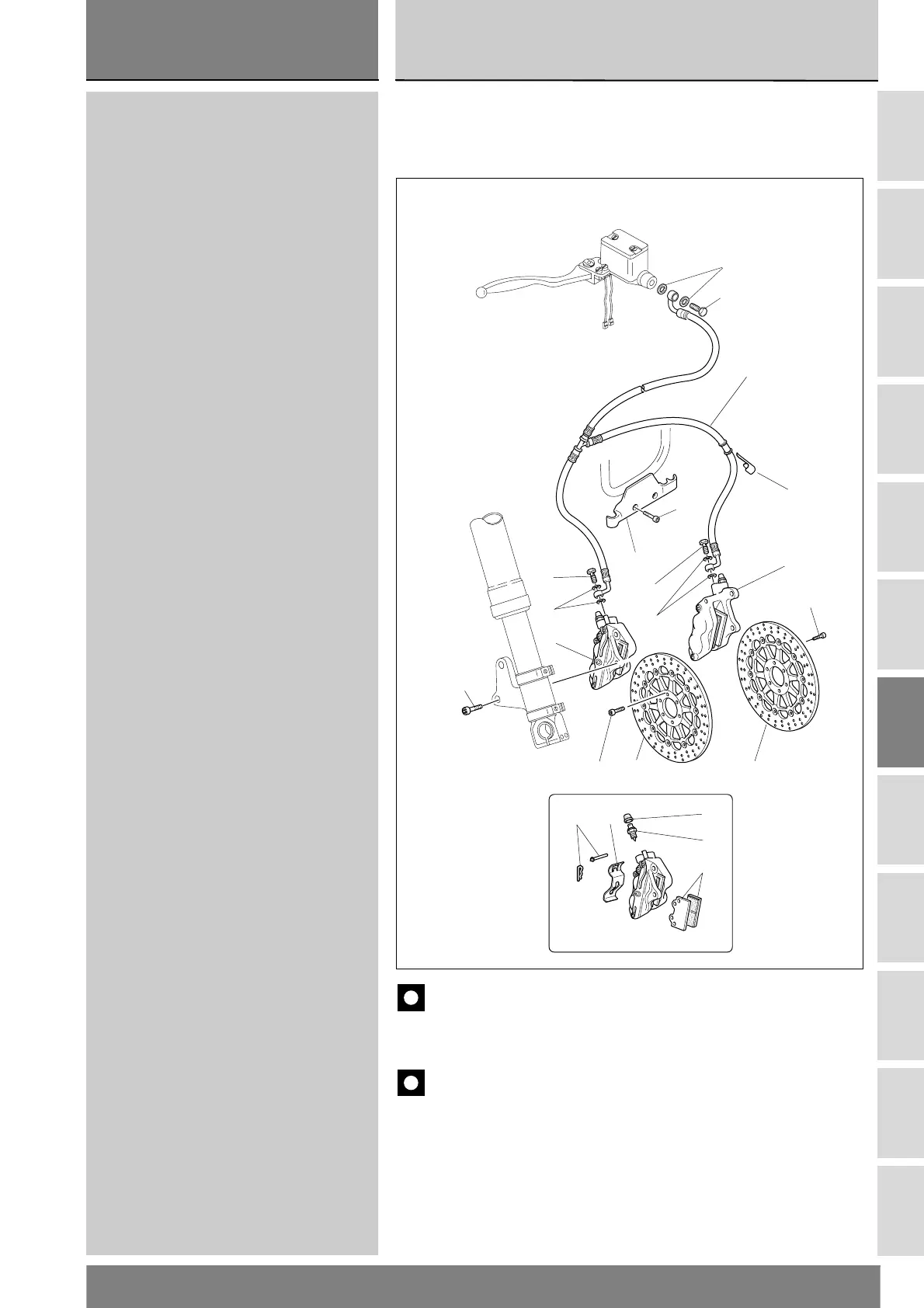

3 - FRENO IDRAULICO ANTERIORE (400)
1 Ricambio perni e molletta
2Vite
3 Pinza freno destra
4 Guarnizione sp.1
5 Ricambio spurgo pinza
6 Vite speciale
7 Parapolvere
8 Tubo pompa pinze
9 Coppia pastiglie
10 Pinza freno sinistra
11 Molla
12 Passacavo
13 Disco freno
14 Vite
15 Supporto fanale
16 Vite
8
4
6
6
4
10
12
6
4
3
2
7
5
9
11
1
15
16
13
13
14
14
Vedi Sez. F3
See Sect. F3
3 - FRONT BRAKE (400)
1 Spare pins and split pin
2Screw
3 Right brake caliper
4 Seal, thk.1
5 Spare caliper bleed valve
6 Special screw
7Dust seal
8 Cylinder-to-calipers hose
9 Pairs of brake pads
10 Left brake caliper
11 Spring
12 Wire retainer
13 Brake disc
14 Screw
15 Headlight bracket
16 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
G
