Ducati monster 620 i.e. - Page 211

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 5
33
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

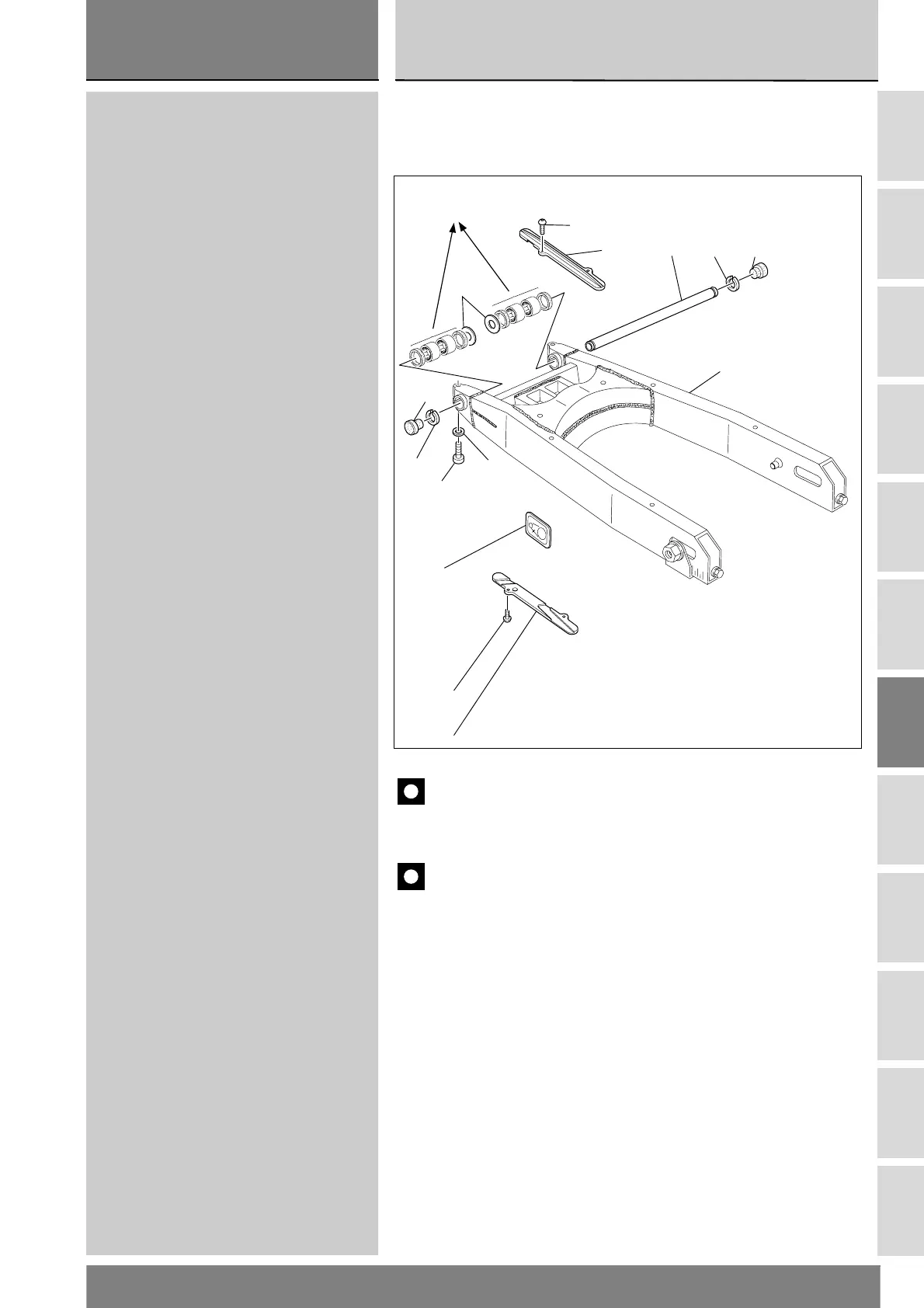

5 - FORCELLONE POSTERIORE
1Vite
2 Pattino catena superiore
3 Targhetta
4 Tappo
5 Anello elastico
6 Perno forcellone
7Vite
8 Forcellone posteriore
9 Rosetta rasamento
10 Pattino catena superiore
11 Rosetta rasamento
1
2
3
4
5
7
11
6
8
9
10
1
5
4
Vedi
Sez. G4
See Sect.
G4
Vedi Sez. N9
See Sect. N9
5 - REAR SWINGARM
1 Screw
2 Upper chain sliding shoe
3Plate
4Plug
5Circlip
6 Swingarm shaft
7 Screw
8 Rear swingarm
9Shim
10 Upper chain sliding shoe
11 Shim
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
G
