Ducati monster 620 i.e. - Page 224

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 8
46
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00
8 - TRASMISSIONE SECONDARIA
1 Perno
2 Flangia portacorona
3Bussola
4 Cuscinetto
5 Corona Z=48
6Dado
7 Anello seeger
8 Distanziale
9 Catena
10 Vite
11 Piastrina ferma-pignone
12 Pignone catena
13 Coperchio pignone
14 Vite
68
5
7
4
10
12
9
11
14
13
3 2 1

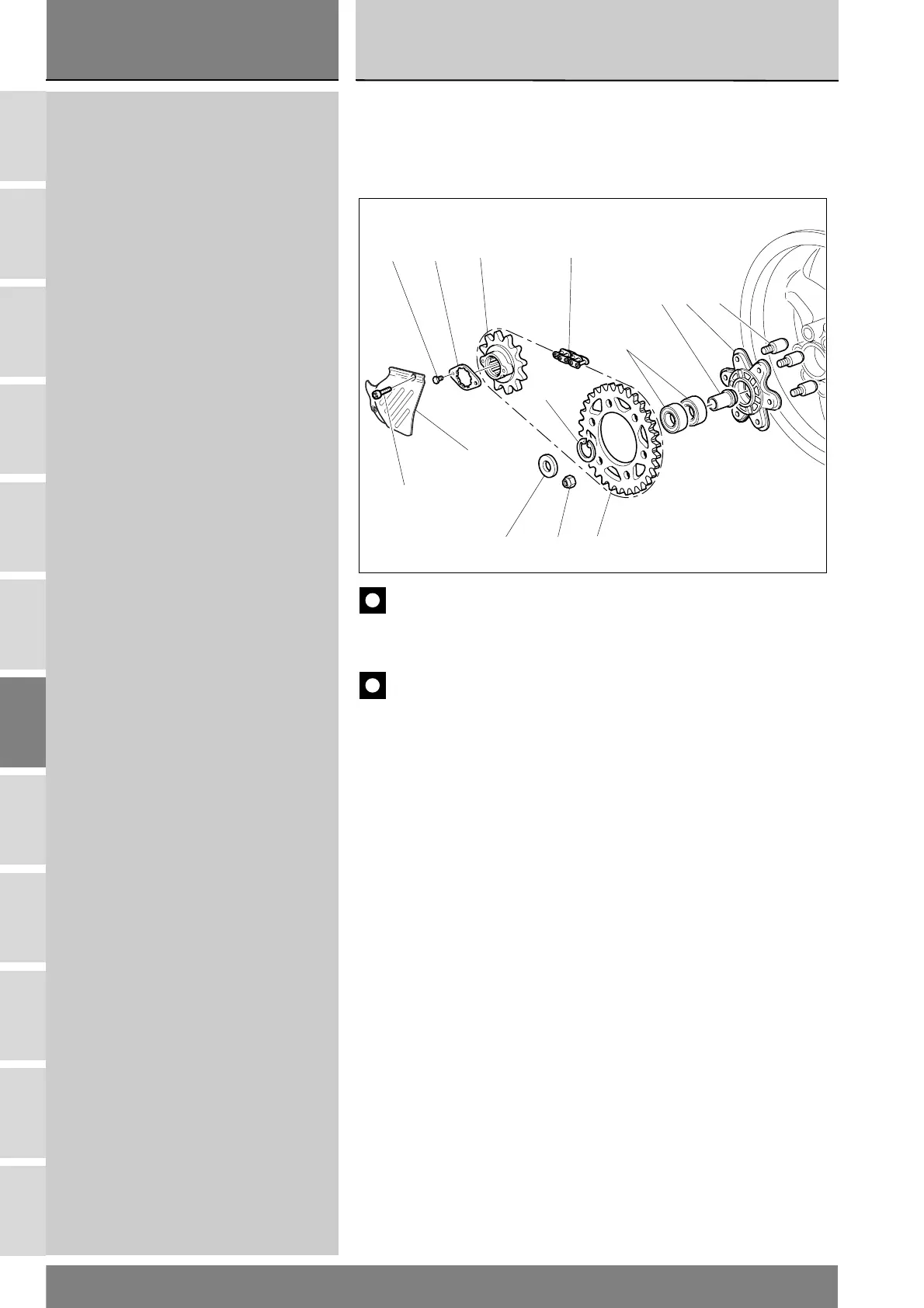

8 - FINAL DRIVE
1 Shaft
2 Rear chain sprocket flange
3Bush
4Bearing
5 Rear sprocket Z=48
6Nut
7 Snap ring
8 Spacer
9Chain
10 Screw
11 Front sprocket retaining plate
12 Front chain sprocket
13 Front sprocket cover
14 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
G
