Ispezione trasmissione
secondaria

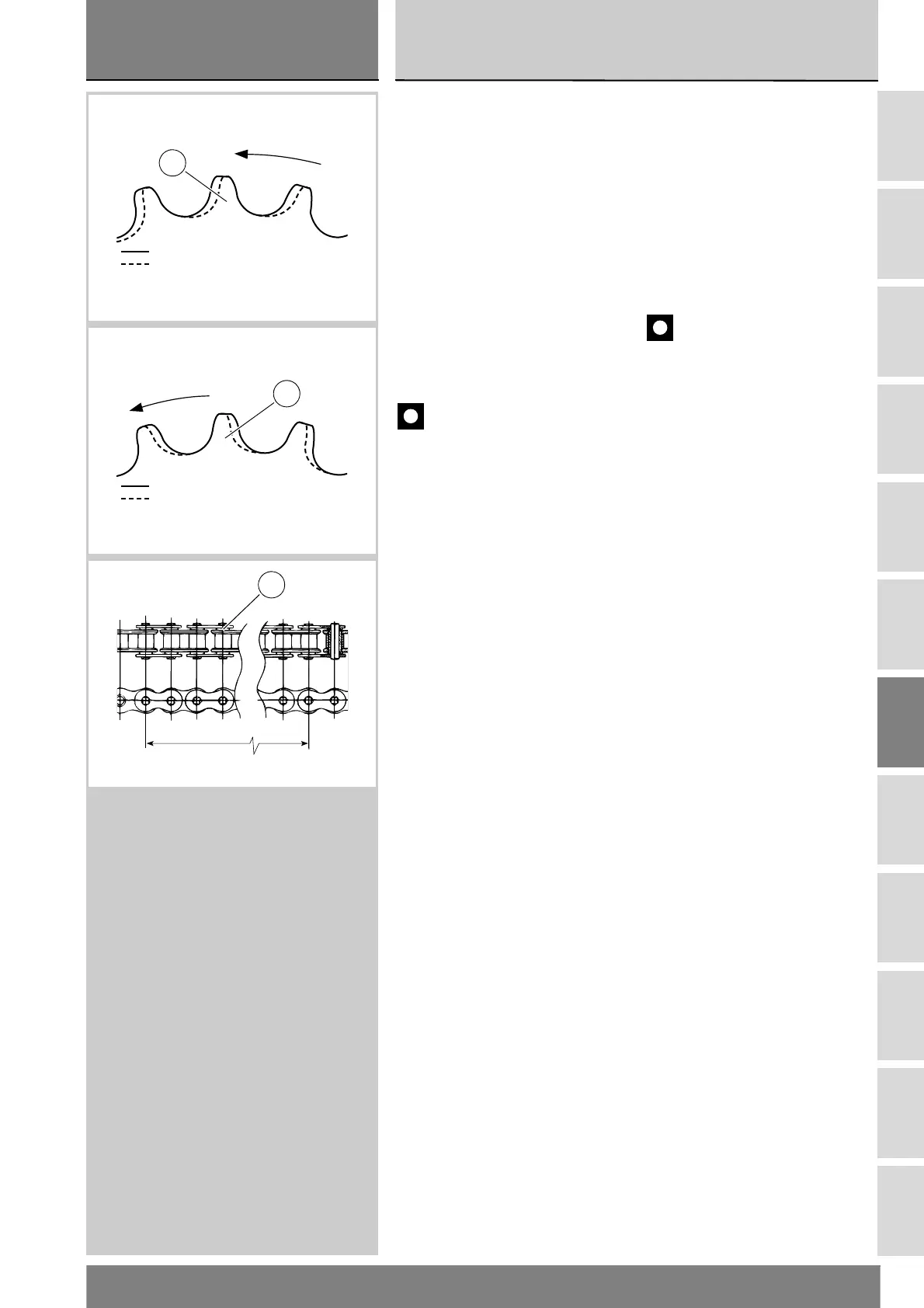

Per verificare l’usura della
trasmissione secondaria è necessario
procedere al controllo visivo del
pignone (12) e della corona (5). Se il
profilo dei denti risulta come in figura
(linea tratteggiata) procedere alla
sostituzione.
Nel caso della catena (9) occorre
misurare 16 passi mantenendola ben
tesa.
Se la quota (L) riscontrata risulta
superiore a 256,5 mm, sostituire la
catena.
Importante
La sostituzione della corona (5)
deve avvenire unitamente al pignone
motore (12) e alla catena (9).
Final drive inspection
Check the wear of the final drive.
Visually inspect the front (12) and rear
(5) sprockets. If the tooth profile is as
shown by the broken line in the
figure, change the sprockets.
To check chain (9) wear, stretch the
chain and measure 16 links.
If the length (L) is greater than 256.5
mm, change the chain.
Caution
The rear sprocket (5), the front
sprocket (12) and the chain (9) must
all be changed together.
Normale / Normal
Usurata / Worn
12
Normale / Normal
Usurata / Worn
5
1a
1st
2a
2nd
3a
3rd
4a
4th
15a
15th
L
16a
16th
9
