Ducati monster 620 i.e. - Page 238

Mototelaio
Frame
sezione / section
H 4
10
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

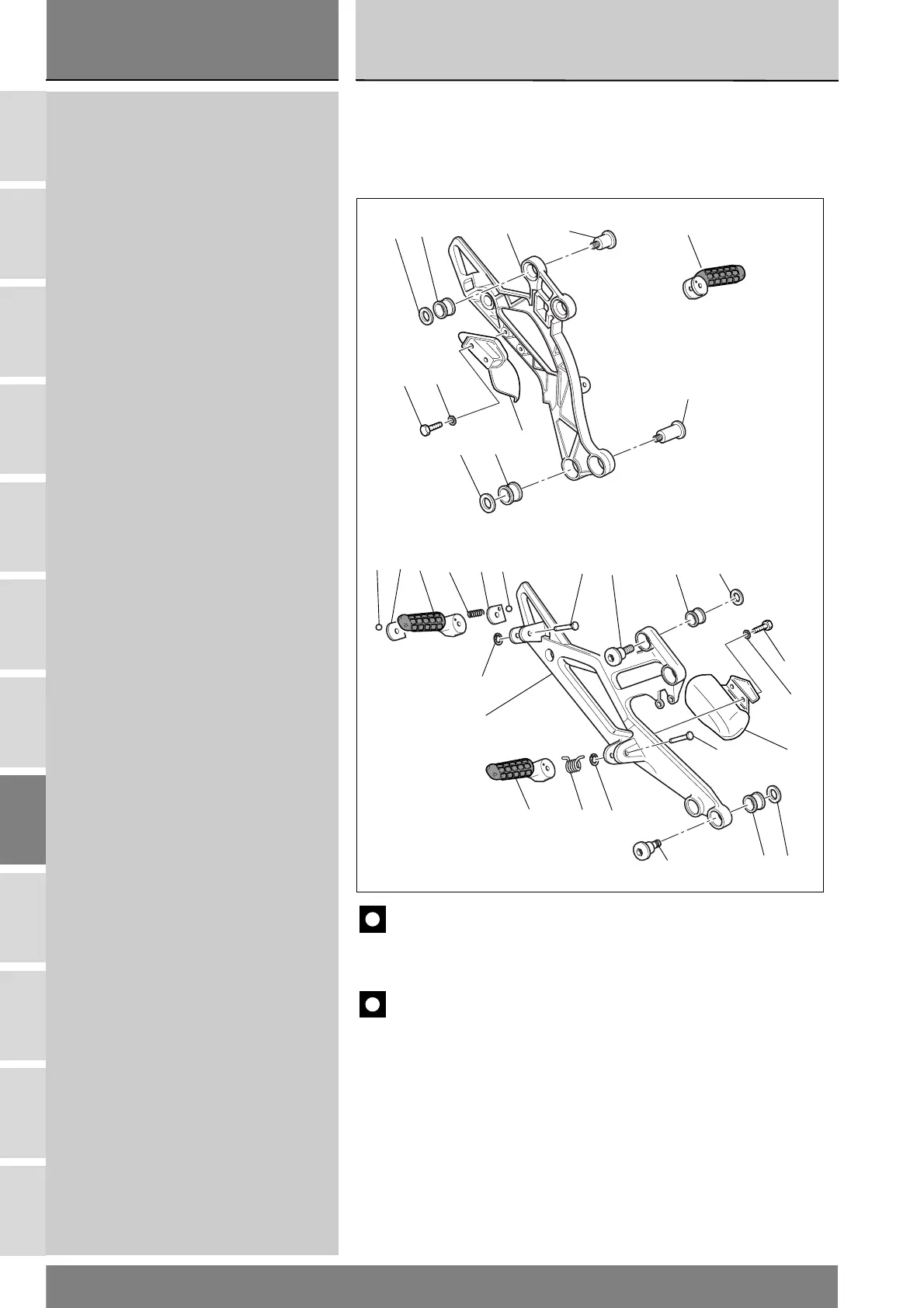

4 - SUPPORTI PEDANE
1Antivibrante
2 Rosetta
3Vite
4 Perno
5 Anello
6Molla
7 Pedana destra completa
8 Piastra portapedana destra
9 Sfera
10 Piastrino
11 Rosetta
12 Molla
13 Vite
14 Protezione sinistra
15 Vite
16 Rosetta
17 Protezione destra
18 Piastra portapedana sinistra
19 Vite
20 Pedana sinistra completa
21 Distanziale
13
20
1
2
18
19
16
15
1
21
14
97109 1012
5
8
4 13 1 2
15
16
17
4
11
1
3
5
6
7
4 - FOOTPEG SUPPORTS
1 Vibration damping pad
2 Washer
3 Screw
4Pin
5 Snap ring
6 Spring
7 Complete RH footpeg
8 RH footpeg plate
9 Ball
10 Plate
11 Washer
12 Spring
13 Screw
14 LH guard
15 Screw
16 Washer
17 RH guard
18 LH footpeg plate
19 Screw
20 Complete LH footpeg
21 Spacer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
H
