Ducati monster 620 i.e. - Page 249

Mototelaio
Frame
sezione / section
H 7
21
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

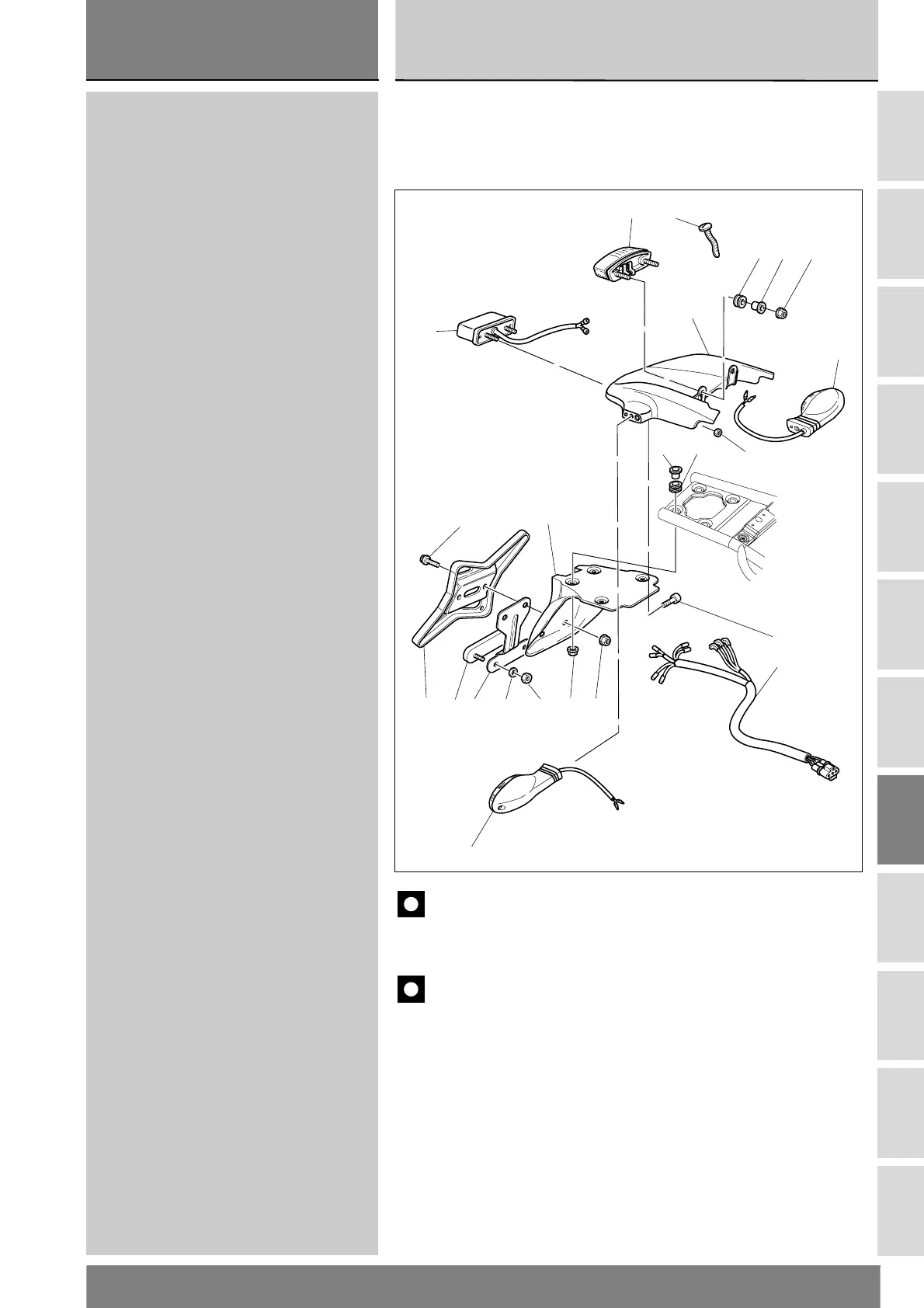

7 - FANALE POSTERIORE E PORTATARGA
1 Portatarga
2 Fascetta
3 Fanalino posteriore
4 Tegolo protezione
5 Fanalino posteriore
6Vite
7 Gommino antivibrante
8 Distanziale
9 Dado
10 Indicatore di direzione
11 Cablaggio elettrico
12 Dado
13 Piastra
14 Indicatore di direzione
15 Vite
16 Dado
17 Dado
18 Rosetta
19 Catadiottro
20 Piastra
21 Dado
22 Gommino
23 Distanziale
14
171813
19
5
15
20
4
1
12
6
11
7
8
9
10
2
3
21
Vedi
Sez. H6
See
Sect. H6
23
22
16
7 - TAIL LIGHT AND NUMBER PLATE HOLDER
1 Number plate holder
2Clamp
3 Tail light
4 Tail guard
5 Tail light
6 Screw
7 Vibration-damping pad
8 Spacer
9Nut
10 Turn indicator
11 Wiring
12 Nut
13 Plate
14 Turn indicator
15 Screw
16 Nut
17 Nut
18 Washer
19 Cat's eye
20 Plate
21 Nut
22 Rubber block
23 Spacer
H
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
