Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 2
6
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

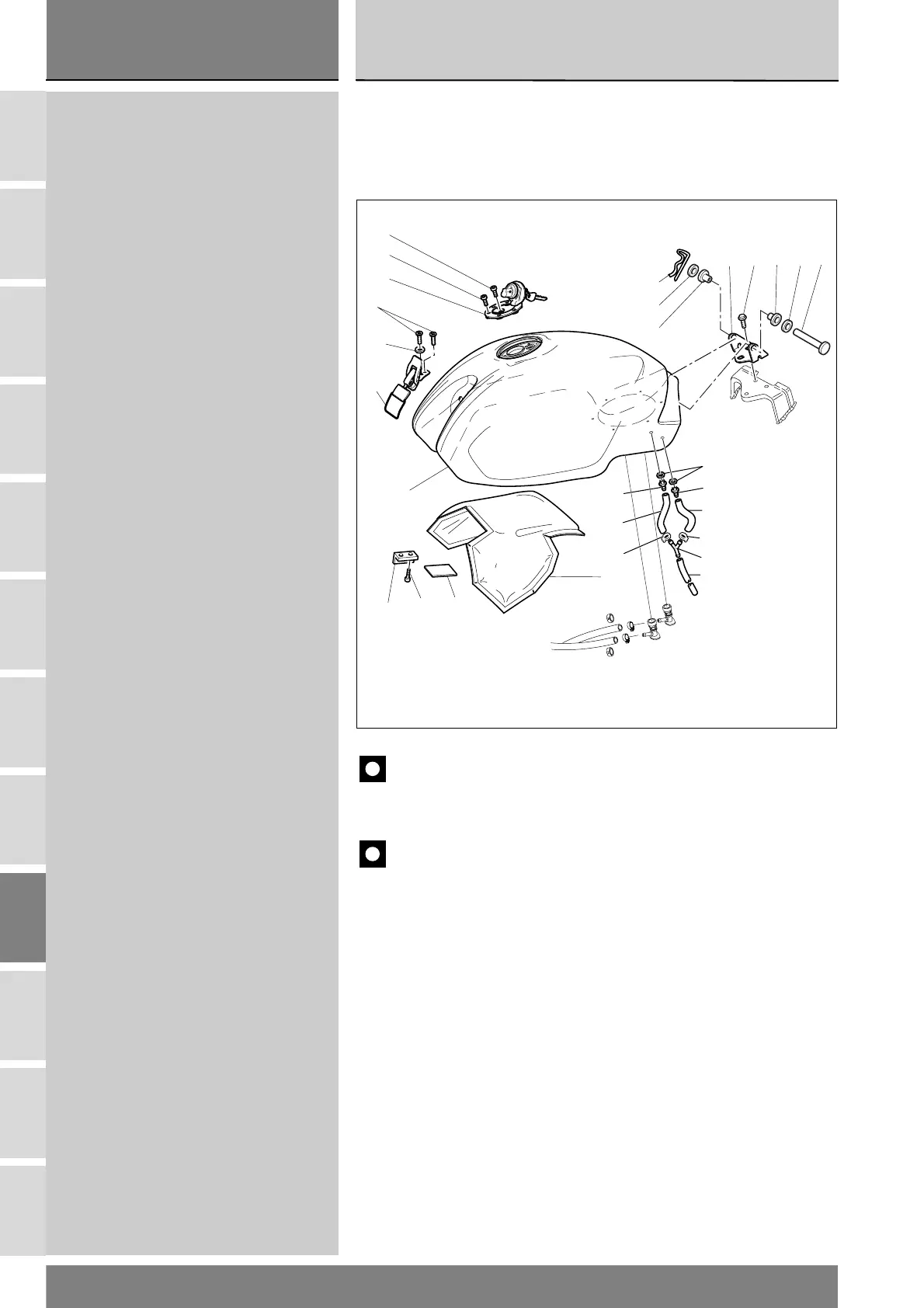

2 - SERBATOIO CARBURANTE ROTAZIONALE
1 Serbatoio
2 Tampone
3Vite
4 Gancio
5Boccola
6 Rosetta rasamento
7 Perno
8Copiglia
9Vite
10 Staffa
11 Vite
12 Vite
13 Vite
14 Tappo serbatoio
15 Rosetta
16 Pannello (NERO)
17 Targhetta autoadesiva
18 Guarnizione
19 Raccordo
20 Tubo
21 Tubo
22 Passatubo
23 Raccordo
24 Tubo sfiato
2 - PLASTIC FUEL TANK
1 Tank
2Pad
3Screw
4Clip
5Bush
6Shim
7Shaft
8Split pin
9Screw
10 Cable guide
11 Screw
12 Screw
13 Screw
14 Filler plug
15 Washer
16 Panel (BLACK)
17 Sticker
18 Seal
19 Coupling
20 Tube
21 Tube
22 Hose guide
23 Coupling
24 Breather hose
2
11
17
16
24
5
6
7
21
10
9
3
4
12
13
14
15
20
22
22
23
19
18
19
6
5
8
1
Vedi Sez. L6
See Sect. L6
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the text.
