Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

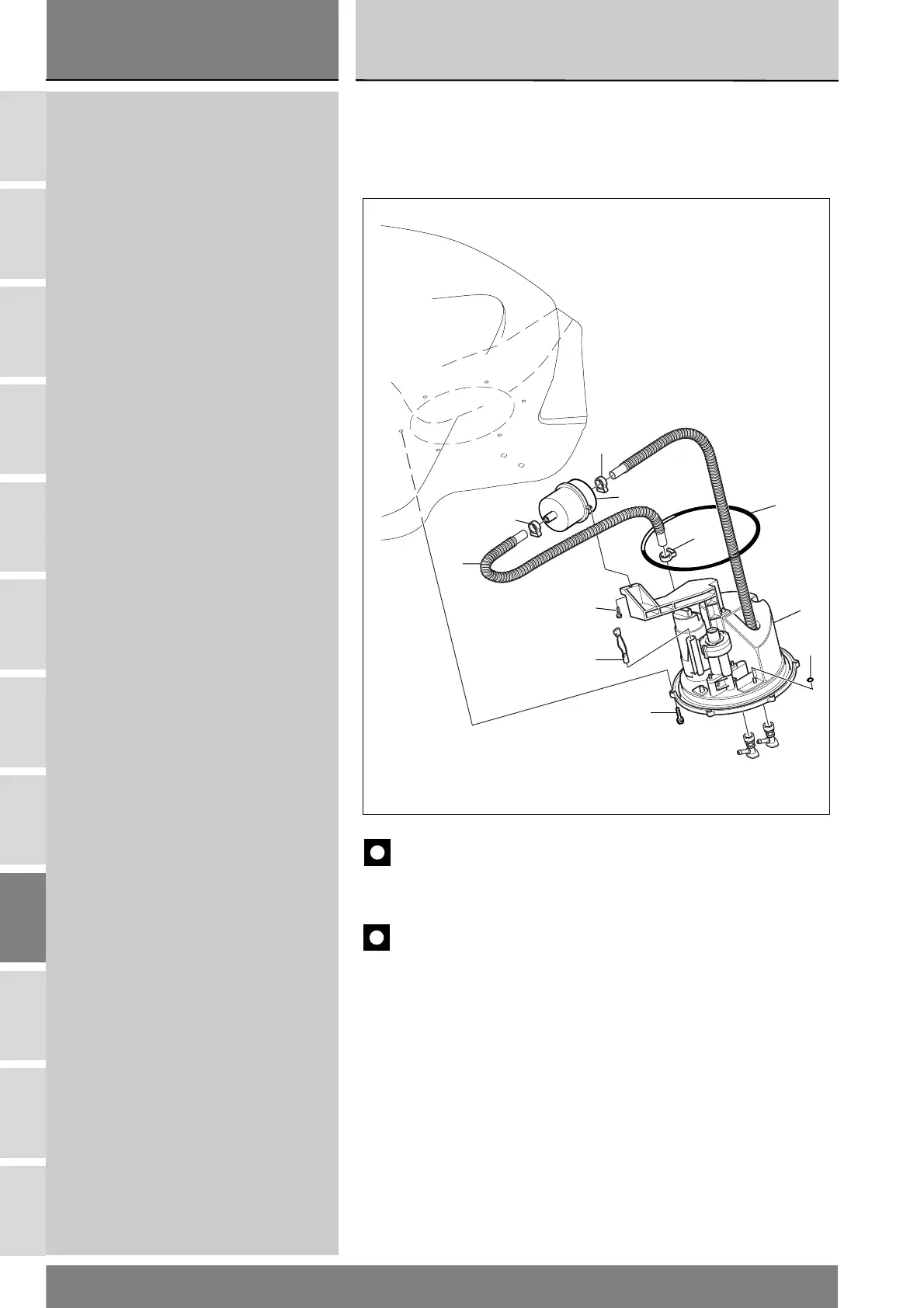

4.2 - FILTRO CARBURANTE PER SERBATOIO
ROTAZIONALE
1 Vite autofilettante
2 Flangia completa
3Vite
4 Termistore
5 Guarnizione OR
6 Guarnizione OR
7 Collare
8 Tubo
9 Collare
10 Filtro
2
5
6
9
7
9
10
1
4
3
Vedi Sez. L6
See Sect. L6
8
4.2 - FUEL FILTER FOR PLASTIC FUEL TANK
1 Self-tapping screw
2 Complete flange
3Screw
4 Thermistor
5 O-ring
6 O-ring
7Clamp
8 Tube
9Clamp
10 Filter
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
