Motore
Engine
sezione / section
N 1
8 Monster 400/620 - M.Y. 2004 - edizione/edition 00

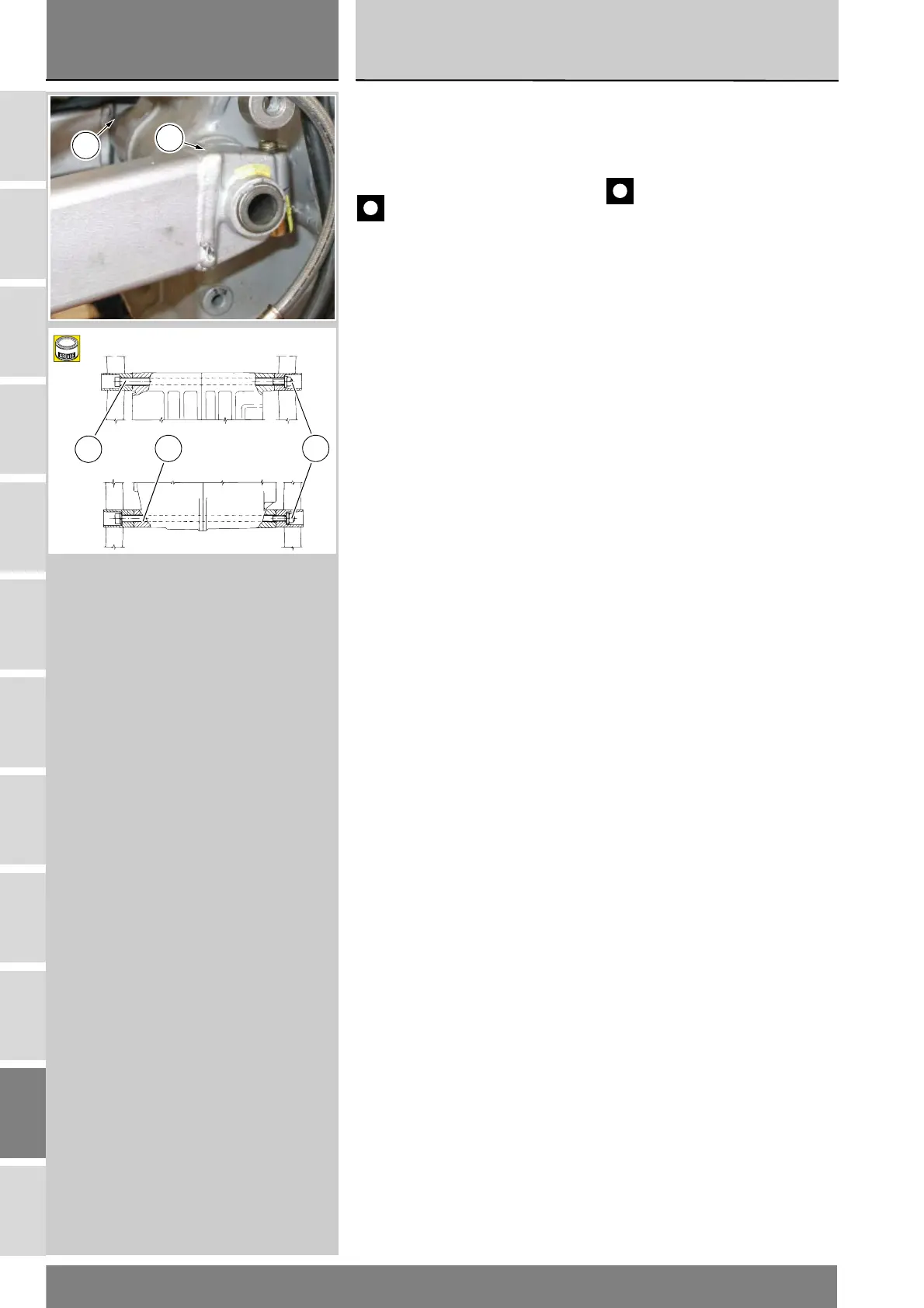

Rimontaggio motore
Per il rimontaggio eseguire in ordine
inverso le operazioni di smontaggio
riportate in precedenza.
Importante
Posizionare i corretti rasamenti
(C) tra motore e forcellone (Sez. G 5).
Lubrificare i dadi (3) delle viti di
fissaggio (2) e (4).
Serrare i dadi (3) alla coppia prescritta
(Sez. C 3).
Reassembling the engine
Reassembling is a reversal of the
removal sequence outlined above.
Caution
Position suitable shims (C)
between engine and swingarm (Sect.
G 5).
Lubricate the nuts (3) of the mounting
bolts (2) and (4).
Tighten the nuts (3) to the specified
torque (Sect. C 3).
C
C
ANT.
FRONT
POST.
REAR
Lato alternatore
Generator side
Lato frizione
Clutch side
2
4 3
A
