Ducati monster 620 i.e. - Page 317

Motore
Engine
sezione / section
N 2.1
9
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

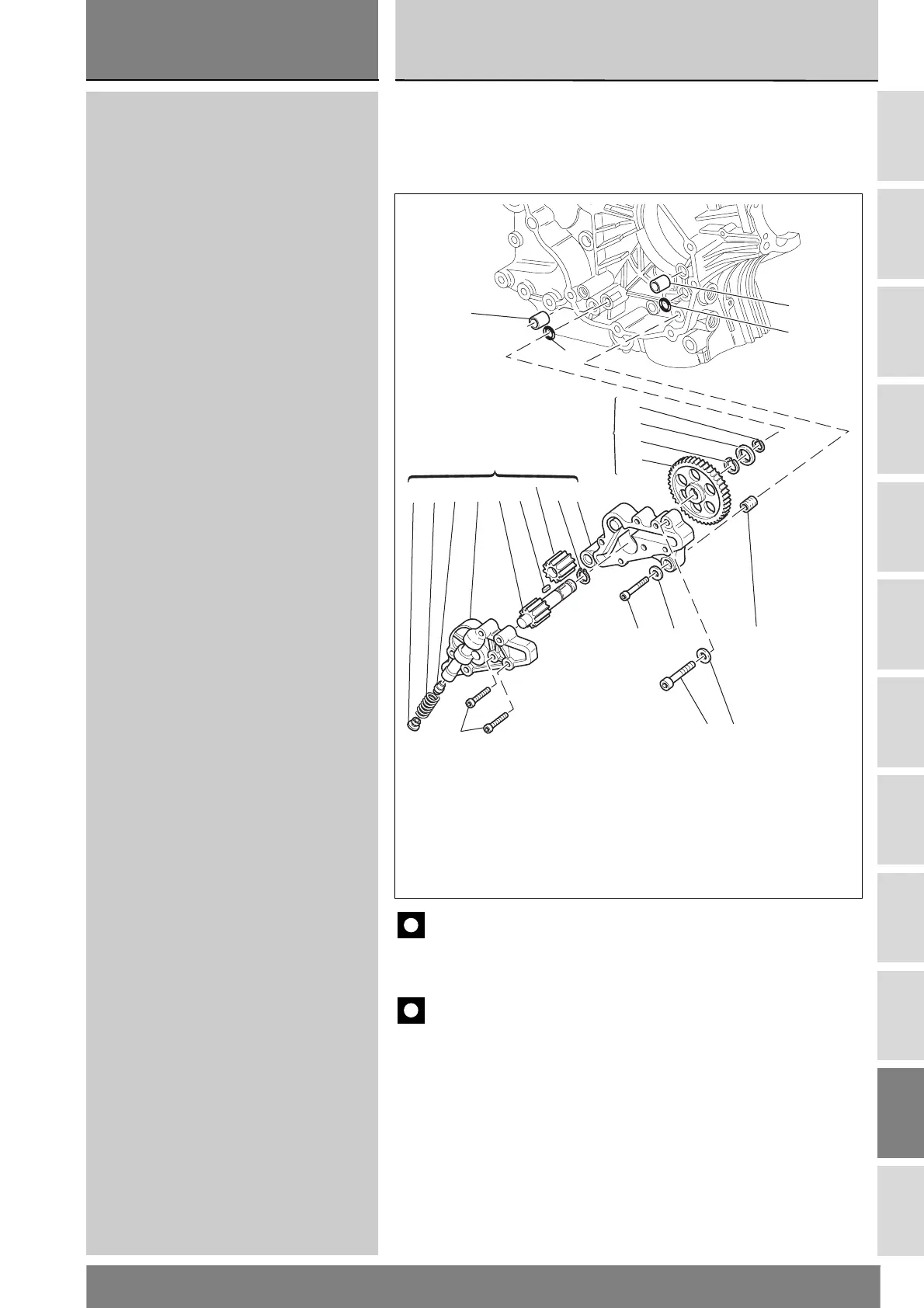

2.1 - IMPIANTO DI LUBRIFICAZIONE: POMPA OLIO
1 Pompa olio completa
2 Coperchio pompa
3 Ingranaggio conduttore pompa
4 Guarnizione O - Ring
5 Corpo pompa
6Vite
7 Linguetta
8 Rosetta elastica
9Vite
10 Vite
11 Rosetta elastica
12 Ingranaggio comando pompa
13 Bussola
14 Tappo by-pass
15 Boccola di riferimento
16 Molla by-pass
17 Valvola by-pass
18 Boccola riduzione
19 Anello Seeger
20 Anello elastico
21 Guarnizione O - Ring
22 Anello Seeger
19
8
9
13
20
12
522732171614
1
1
18
11
10
6
21
15
4
15
2.1 - LUBRICATION SYSTEM: OIL PUMP
1 Complete oil pump
2 Pump cover
3 Pump drive gear
4O-ring
5 Pump body
6Screw
7Key
8 Spring washer
9Screw
10 Screw
11 Spring washer
12 Pump control gear
13 Bush
14 By-pass valve cap
15 Reference bush
16 By-pass valve spring
17 Pressure-relief (by-pass) valve
18 Reduction bush
19 Circlip
20 Snap ring
21 O-ring
22 Circlip
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
