Monster 400/620 - M.Y. 2004 - edizione/edition 00

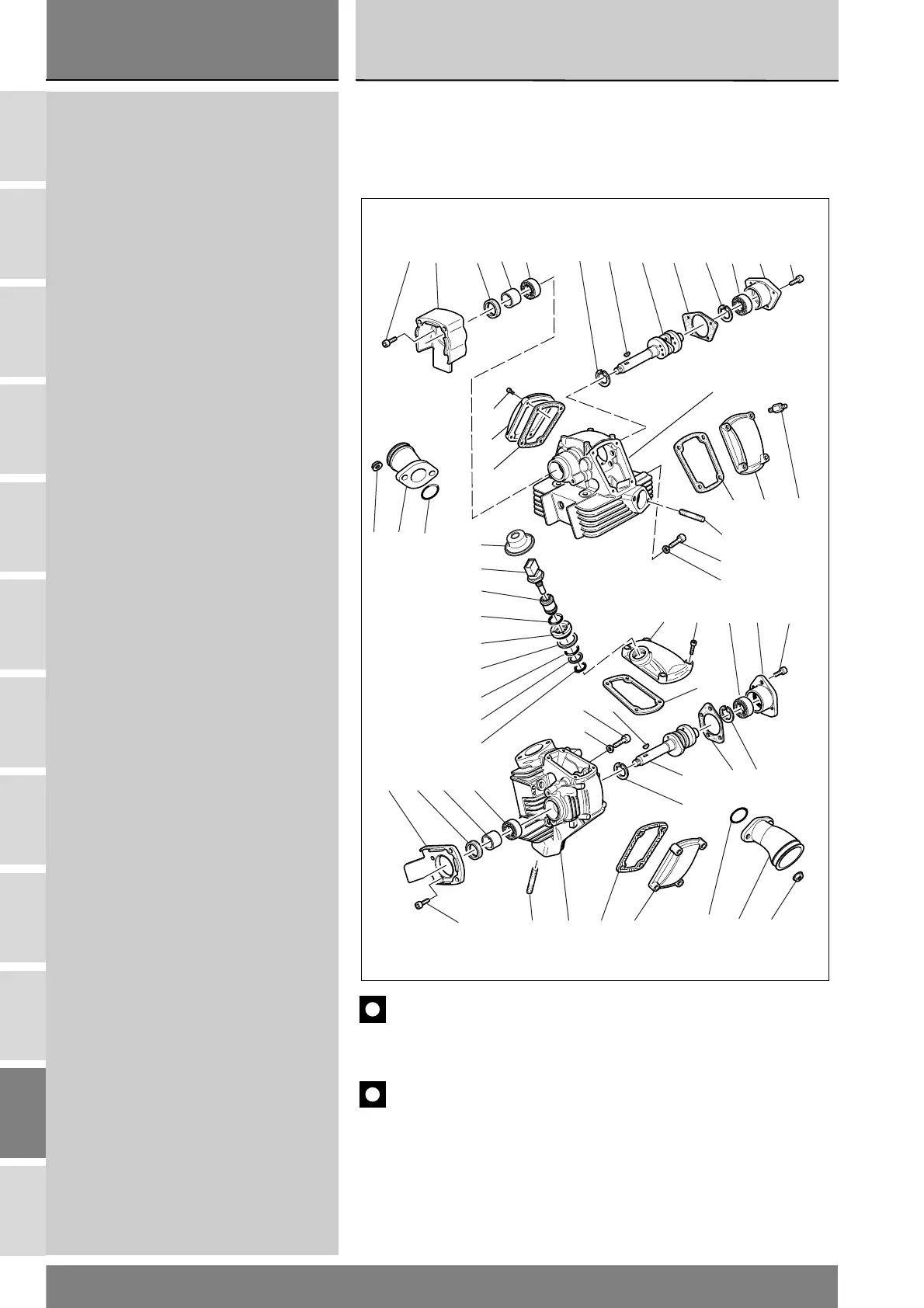

4.3 - GRUPPO TESTE : ALBERI DISTRIBUZIONE
1Vite
2 Cappellotto in gomma verticale
3 Anello di tenuta
4 Distanziale puleggia
5 Cuscinetto
6 Cappellotto in gomma orizzontale
7Vite
8 Coperchio valvole
9 Guarnizione coperchio valvole
10 Testa verticale
11 Testa orizzontale
12 Prigioniero
13 Prigioniero
14 Anello seeger
15 Linguetta
16 Albero distribuzione
17 Guarnizione
18 Anello seeger
19 Cuscinetto
20 Cappellotto
21 Vite
22 Albero distribuzione testa orizzontale
23 Guarnizione rame
24 Vite
25 Coperchio valvole aspirazione
26 Anello elastico
27 Distanziale
28 Guarnizione alluminio
29 Ghiera
31
30
29
28
30
27
26
32
36
6 3 4 5
1 12 11 9 8 333435
14
22
17 18
19 20
23
24
15
9
25 7 21
24
23
13
9
8
37
7
8
9
10
16 17 18 19 20 2114 15
1 2
353433
3 4 5
4.3 - HEAD UNIT : CAMSHAFTS
1 Screw
2 Vertical rubber cap
3Seal
4 Roller spacer
5Bearing
6 Horizontal rubber cap
7 Screw
8 Valve cover
9 Valve cover gasket
10 Vertical head
11 Horizontal head
12 Stud bolt
13 Stud bolt
14 Circlip
15 Key
16 Camshaft
17 Gasket
18 Circlip
19 Bearing
20 Cap
21 Screw
22 Horizontal head camshaft
23 Copper gasket
24 Screw
25 Intake valve cover
26 Circlip
27 Spacer
28 Aluminium gasket
29 Ring nut
