Ducati monster 620 i.e. - Page 374

Motore
Engine
sezione / section
N 5
66
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

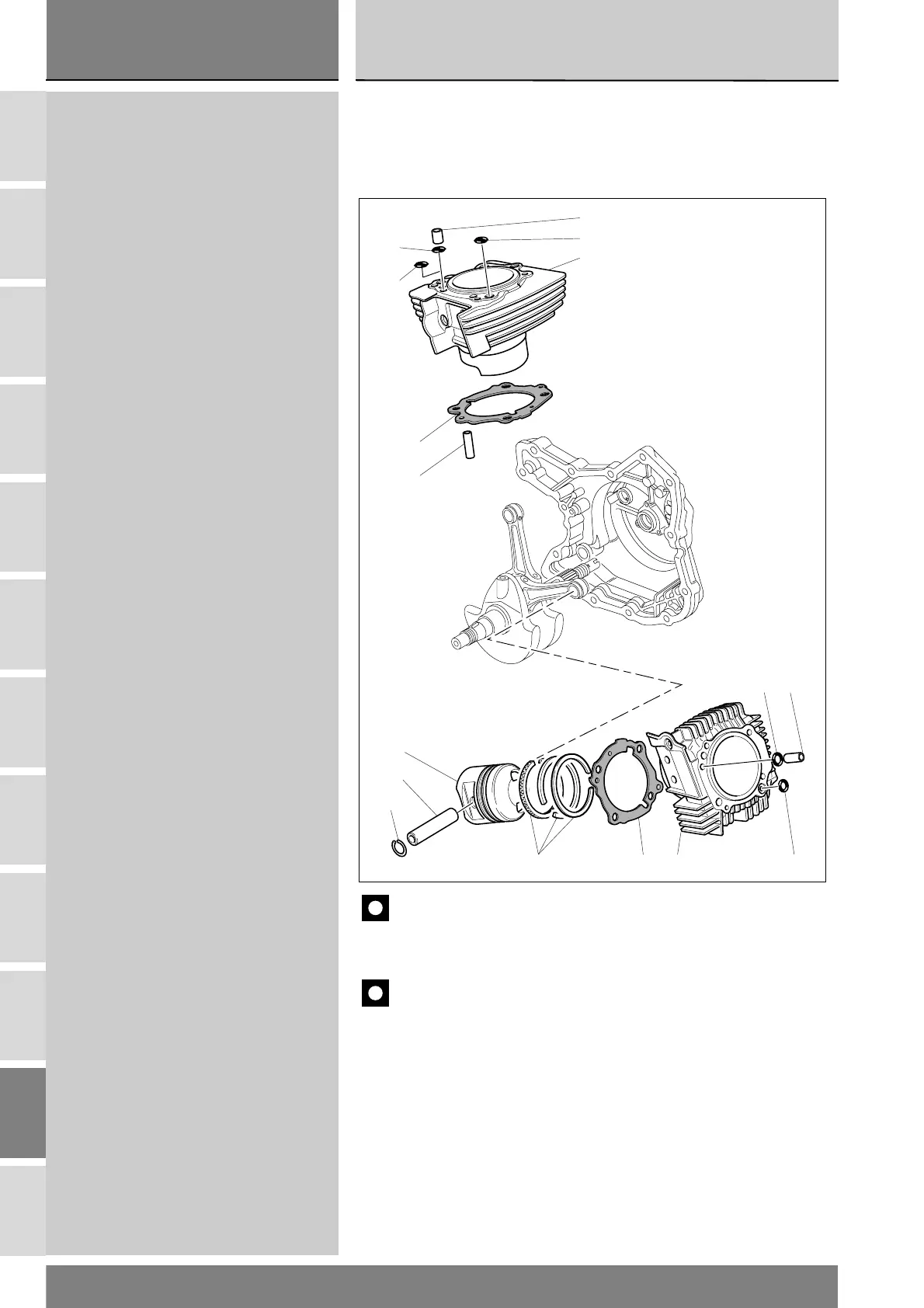

5 - GRUPPO CILINDRI / PISTONI
1 Guarnizione OR
2 Guarnizione OR
3 Spinotto per pistone
4 Cilindro verticale
5 Segmenti pistone
6 Guarnizione cilindro-carter
7Spina
8 Cilindro orizzontale
9Pistone
10 Anello elastico
11 Grano di centraggio
5 - CYLINDER / PISTON ASSY
1 O-ring
2 O-ring
3 Gudgeon pin
4 Vertical cylinder
5 Piston rings
6 Cylinder base gasket
7Pin
8 Horizontal cylinder
9Piston
10 Snap ring
11 Locating dowel
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
4
2
7
2
1
6
11
10
3
9
5 6 8 2
1 7
N
