Motore
Engine
sezione / section
N 5
75Monster 400/620 - M.Y. 2004 - edizione/edition 00
Applicare sulla guarnizione (6) uno
strato di guarnizione liquida come
mostrato in figura.
Posizionare la guarnizione (6) sul
cilindro (8) facendo corrispondere le
forature.
Utilizzando l’attrezzo cod.
88700.5644 portare il piede di biella
vicino al punto morto superiore.
Inserire il gruppo pistone-cilindro nei
prigionieri del carter.
Portare il piede di biella all'interno del
pistone in corrispondenza del foro
dello spinotto (3) ed inserire
quest'ultimo dopo averlo lubrificato.
Lo spinotto deve essere libero di
scorrere nella boccola del piede di
biella e nel pistone (9).
Chiudere l'apertura del carter con uno
straccio per impedire che qualcosa
possa cadere all'interno, quindi
inserire l'anello di fermo (10).
Importante
Utilizzare ad ogni montaggio
anelli di fermo (10) nuovi.
Spingere il cilindro (8) in basso a
contatto con la base del carter.
Eseguire le stesse operazioni per
l'altro cilindro.
Importante
Posizionare le spine di
riferimento (7) con il foro di diametro
minore opposto al cilindro.
Operazioni Rif. Sez.
Rimontare le teste sul
motore
N 4.4

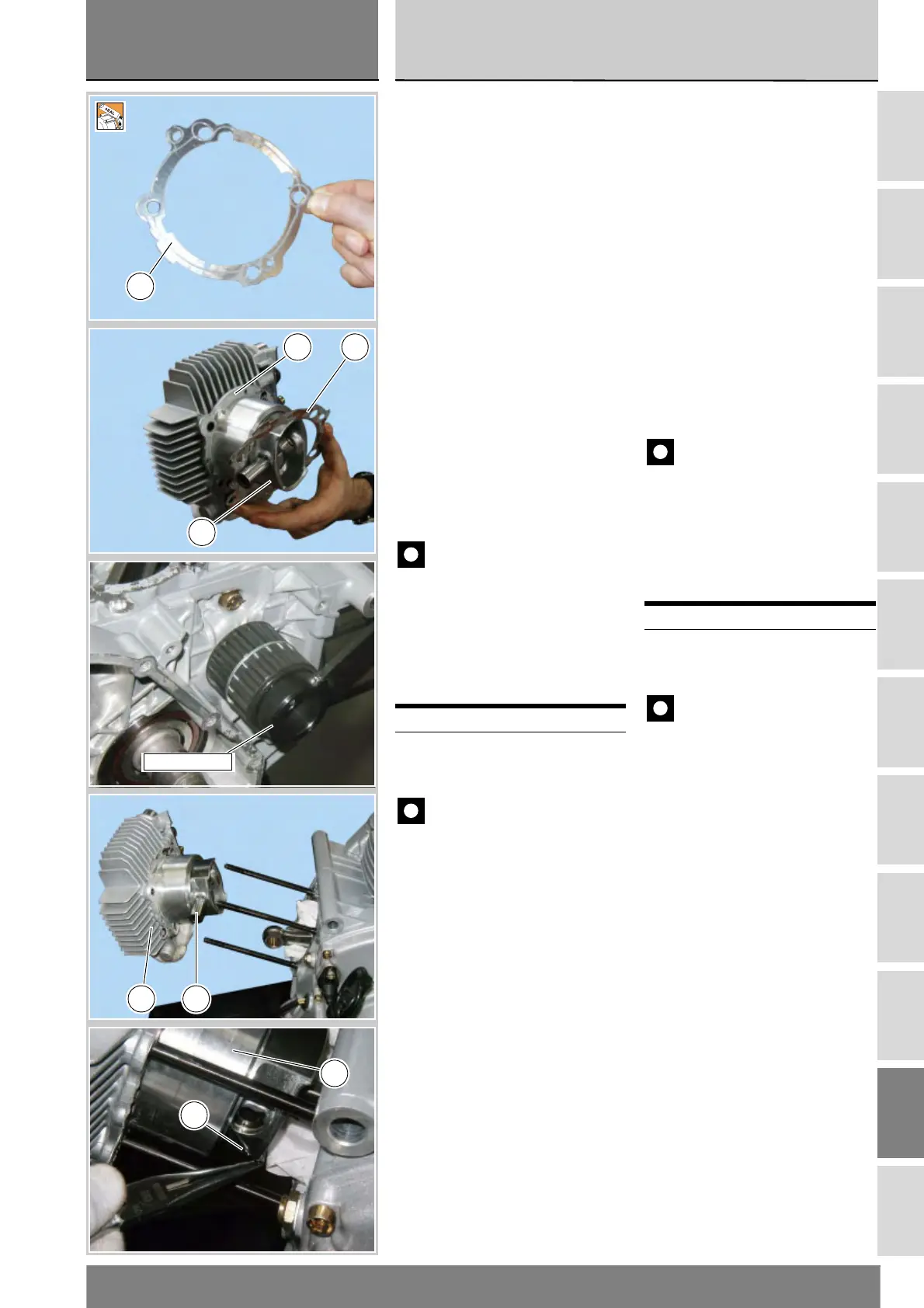

Apply sealing compound to the
gasket (6) as shown in the figure.
Position the gasket (6) on the cylinder
(8). Be sure to match the holes.
Use service tool part no. 88700.5644
to bring connecting rod small end to
TDC. Slide the cylinder-piston
assembly onto the casing stud bolts.
Push connecting rod small end into
the piston so as to line up gudgeon
pin (3) hole. Lubricate and fit gudgeon
pin. Gudgeon pin must slide smoothly
inside the con-rod small end bushing
and piston (9).
Block off casing opening with a cloth,
then fit circlip (10).
Caution
At reassembly always use new
circlips (10).
Press cylinder (8) down until it
contacts the casing.
Perform same operations to the other
cylinder.
Caution
Place the locating pins (7) with
the smaller hole pointing away from
cylinder.
Operations Ref.Sect.
Refit heads on the
engine
N 4.4
6
68
9
88700.5644
8 3
10
8
