Motore

Engine

sezione / section

N 6.1

Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

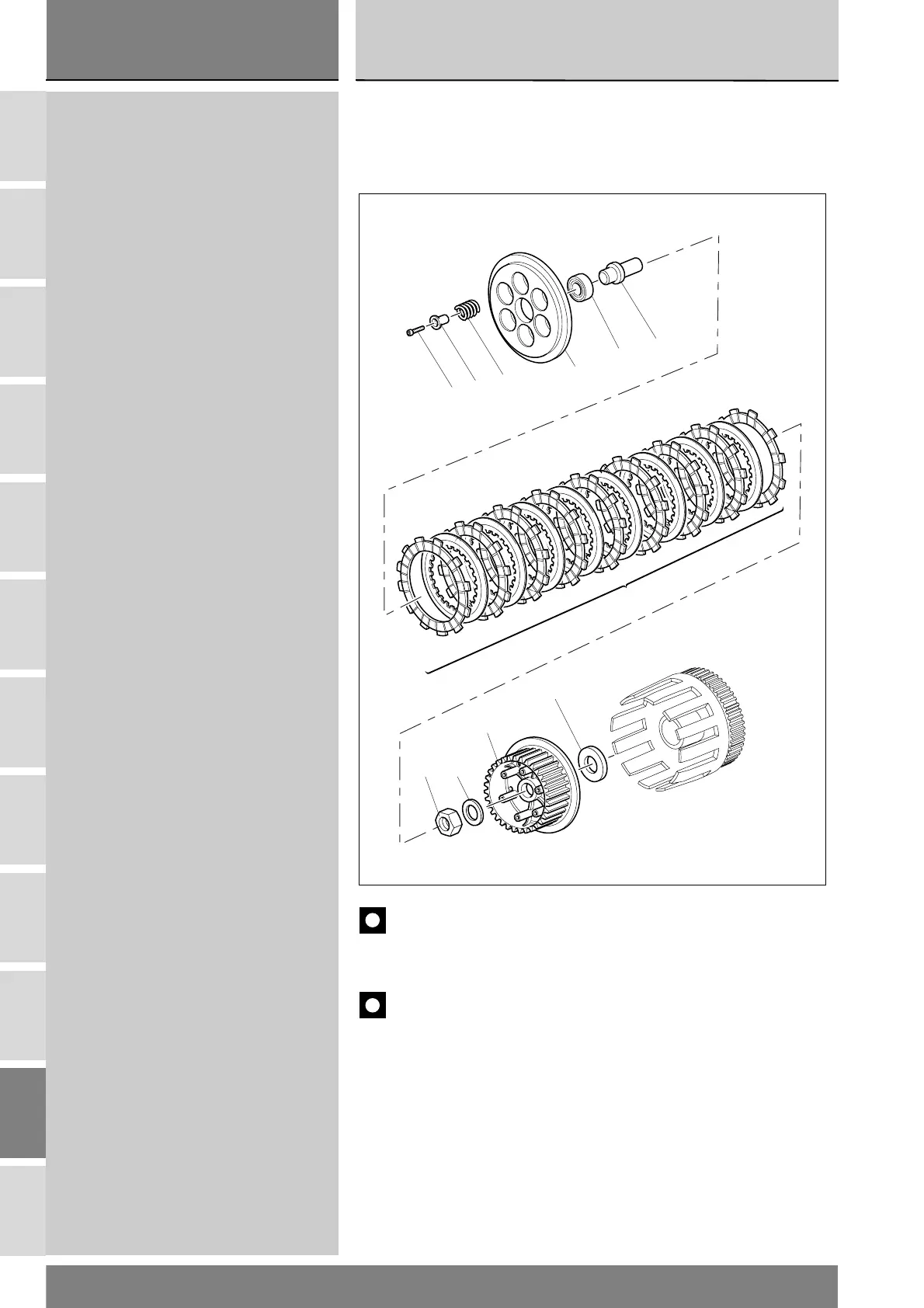

6.1 - CLUTCH UNIT: WET CLUTCH

1Screw

2 Spring cap

3 Clutch pushrod

4 Clutch spring

5 Pressure plate

6Bearing

7 Clutch plates

8Nut

9 Safety washer

10 Clutch drum

11 Shim

6.1 - GRUPPO FRIZIONE: FRIZIONE A BAGNO D’OLIO

1Vite

2 Scodellino

3 Perno comando frizione

4 Molla frizione

5 Spingidisco

6 Cuscinetto

7 Serie dischi frizione

8Dado

9 Rosetta di sicurezza

10 Tamburo frizione

11 Rosetta rasamento

Vedi

Sez. N 6.3

See

Sect. N 6.3

Importante

I riferimenti in grassetto all’interno di questo capitolo indicano che i

particolari richiamati non sono presenti nelle immagini a fianco del testo, ma

devono essere ricercati nella presente tavola esplosa.

Caution

Bold reference numbers in this section identify parts shown in this

exploded view diagram. These parts do not appear in the figures near the

text.
