Motore
Engine
sezione / section
N 6.1
80 Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

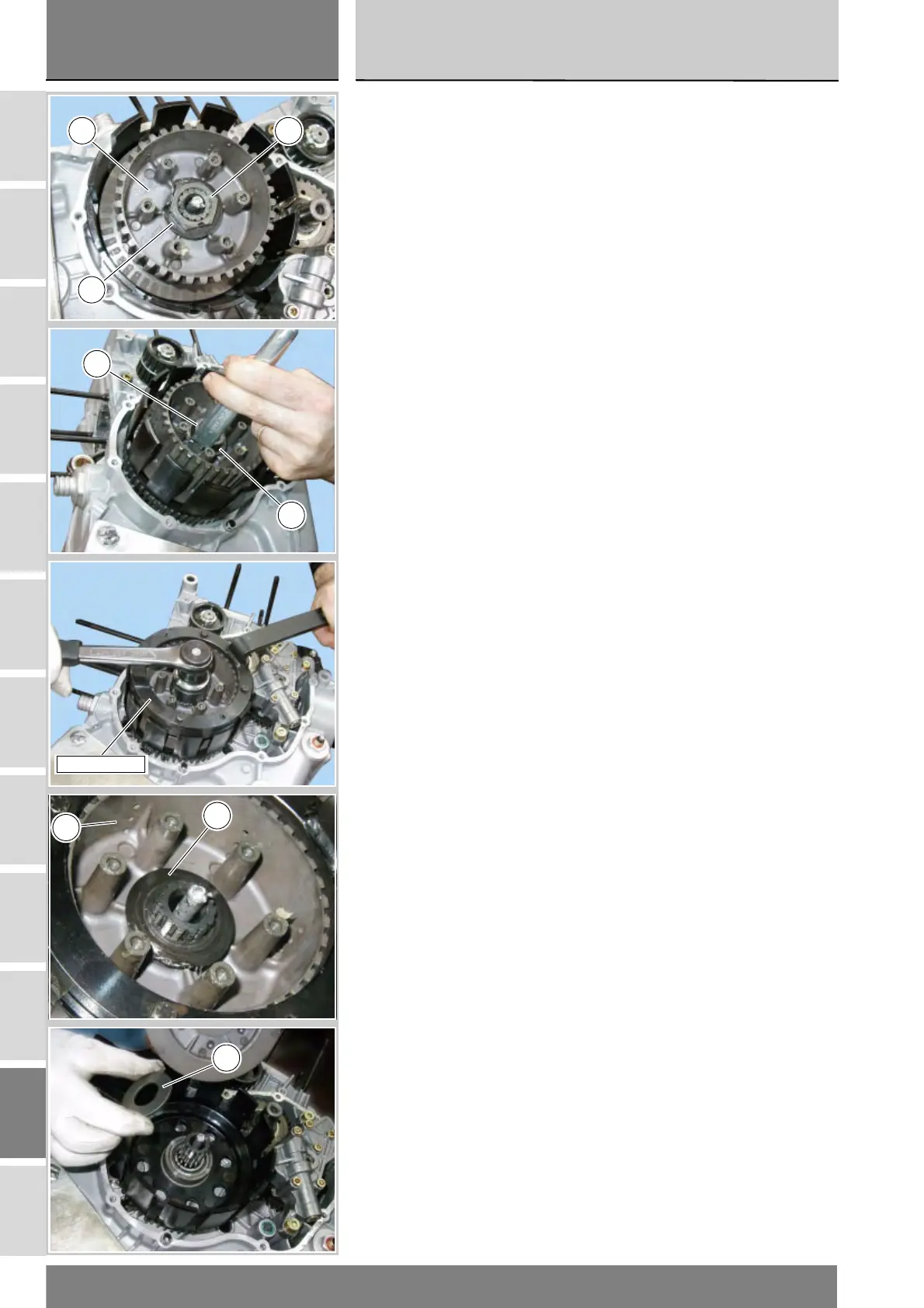

Release the safety washer (9) with a
hammer and drift.
Hold the clutch drum (10) using
service tool part no. 88713.0146 and
remove the locking nut (8).
Remove the nut (8) and the washer
(9). Extract the clutch drum (10) from
the clutch housing.
Slide out the spacer (11).
Utilizzando un martello ed un punzone
appropriati, ribattere la rosetta di
sicurezza (9).
Bloccare il tamburo frizione (10)
utilizzando l’attrezzo 88713.0146 e
svitare il dado di fissaggio (8).
Rimuovere il dado (8) e la rosetta (9),
sfilare il tamburo frizione (10) dalla
campana frizione.
Sfilare il distanziale (11).
9
10 8
8
9
88713.0146
10
9
11
