Motore
Engine
sezione / section
N 6.1
92 Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00

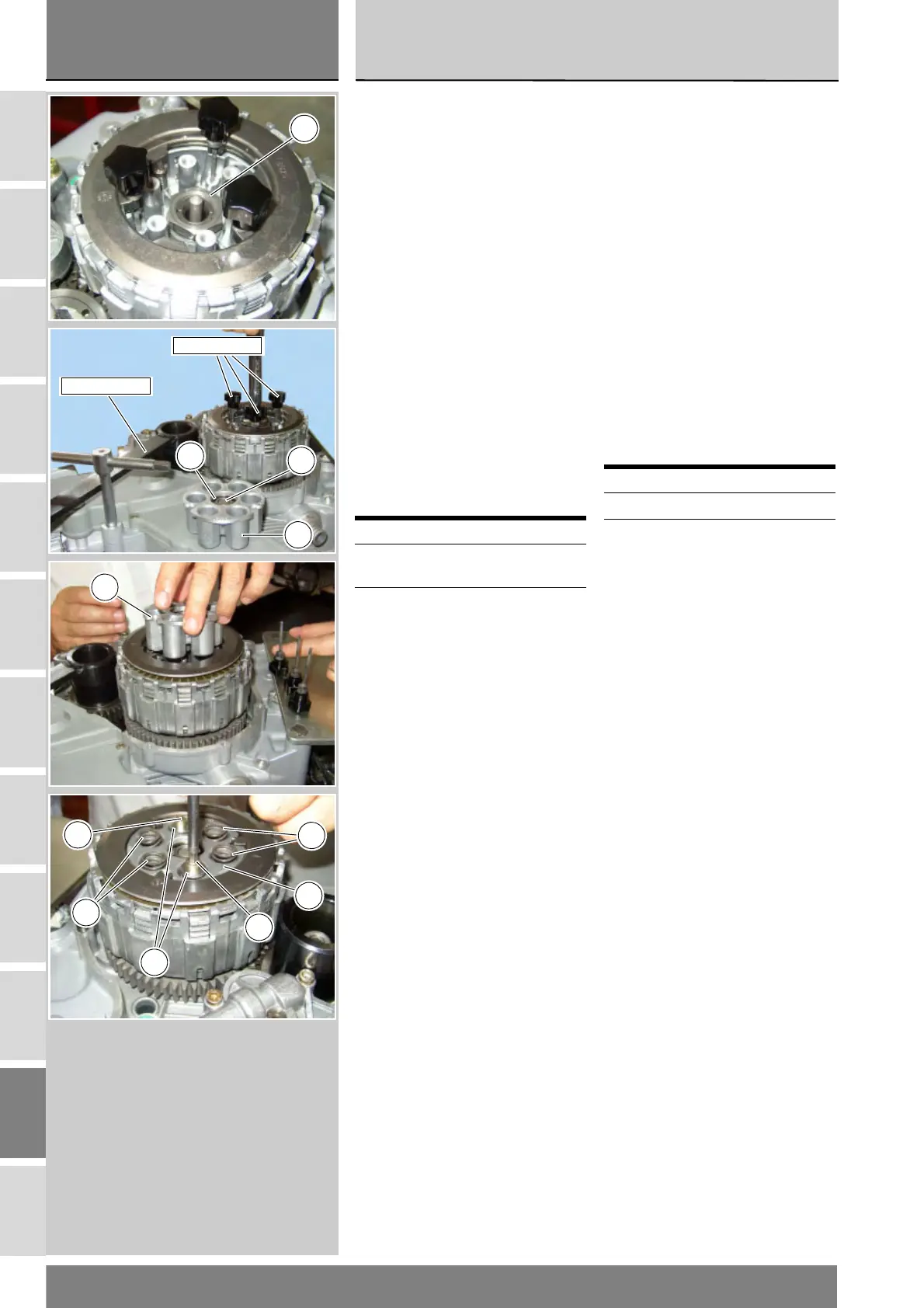

Lubrificare con olio motore la
filettatura del dado (8), poi inserirlo,
portandolo a battuta manualmente,
sull'albero primario.
Bloccare l'ingranaggio trasmissione
primaria inserendo l'attrezzo
cod.88713.0137, in modo tale da
potere fare reazione quando si blocca
il dado (8).
Serrare il dado (8) alla coppia
prescritta (Sez. C3).
Svitare i tre attrezzi 88713.2591.
Montare il piatto spingidisco (5)
all'interno del mozzo (13).
Inserire in ogni cavità una molla (4)
con rondella (2).
Lubrificare con olio la filettatura delle
viti (1) e serrarle alla coppia prescritta
(Sez.C 3), seguendo una sequenza a
croce.
Rimuovere l’attrezzo cod.
88713.0137.
Operazioni Rif. Sez.
Rimontare il coperchio
frizione
N 6.1
Rifornire di olio il
motore
D 4
Lubricate with engine oil the thread of
nut (8), then fit it and manually bring it
fully home onto primary shaft.
Lock primary drive gear with tool part
no.88713.0137, so to hold it while
tightening nut (8).
Tighten the nut (8) to the specified
torque (Sect. C 3).
Remove the three tools part no.
88713.2591.
Fit the pusher plate (5) inside the hub
(13).
Insert one spring (4) and one washer
(2) in each recess.
Lubricate with oil the thread of
screws (1) and tighten to the
specified torque (Sect. C 3), following
a cross pattern.
Remove tool part no. 88713.0137.
Operations Ref. Sect.
Refit the clutch cover N 6.1
Fill oil into the engine D 4
8
88713.2591
88713.0137
5
3
6
5
4
5
1
2
4
1
