Motore
Engine
sezione / section
N 6.2
94 Monster 400/620 - M.Y. 2004 - edizione/edition 00

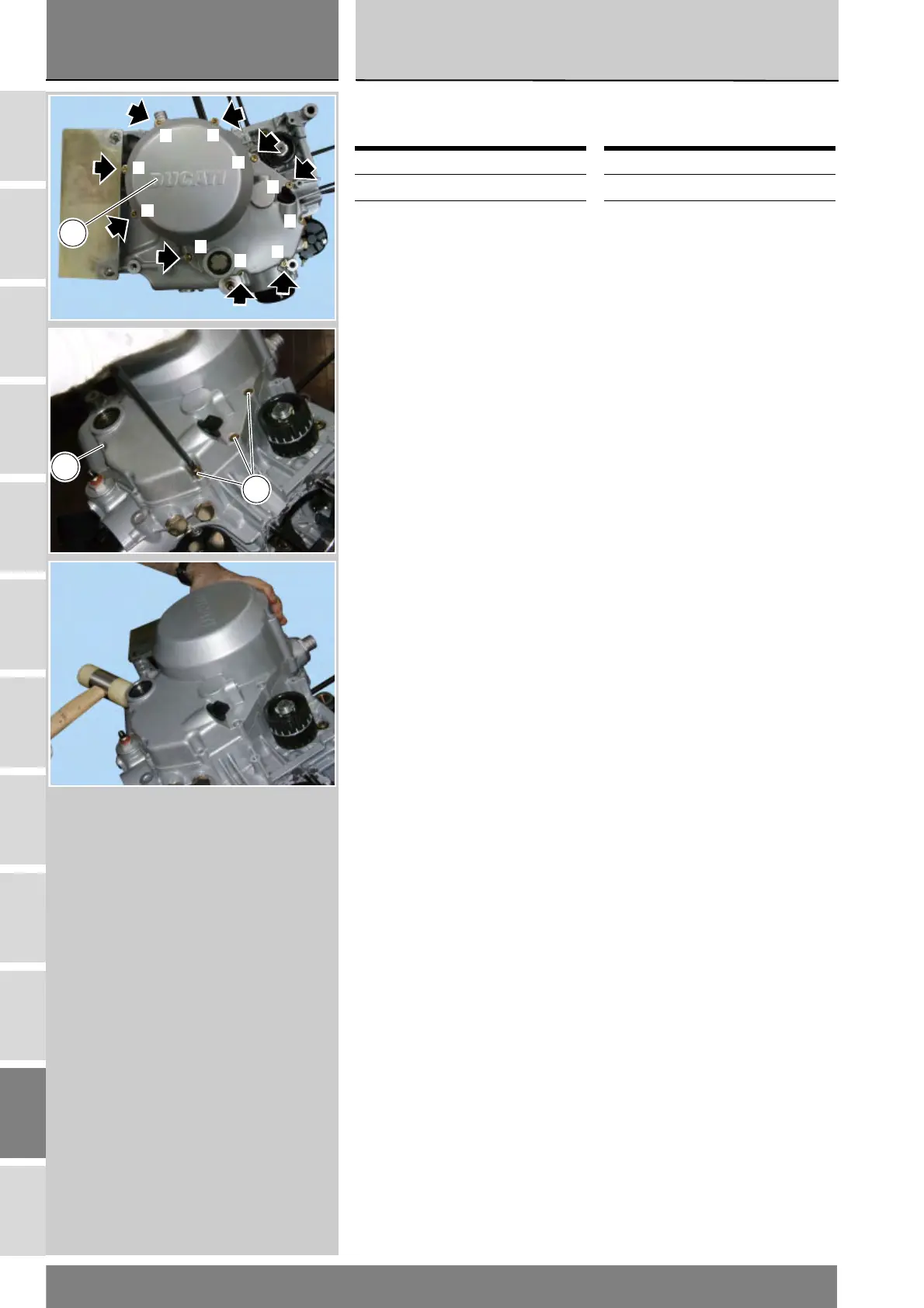

Smontaggio coperchio
frizione
Svitare la vite (7) nella parte inferiore
del coperchio frizione.
Rimuovere la vite (7), la rosetta (16), la
staffa passacavo (22) e il distanziale
(18).
Svitare le viti (2), (3) e (5) di fissaggio
del coperchio frizione (1).
Aiutandosi con un martello di plastica,
battere in vari punti sul perimetro del
coperchio per favorire il distacco dello
stesso dal semicarter.
Rimuovere il coperchio frizione (1)
facendo attenzione alla boccola di
centraggio (13).
Verificare le condizioni della boccola
di centraggio (13), se risulta
deformata procedere alla
sostituzione.
Operazioni Rif. Sez.
Scaricare l’olio motore D 4
Scollegare il sensore
pressione olio
P 5
Removing the clutch
cover
Unscrew the screw (7) placed at the
bottom end of the clutch cover.
Remove the screw (7), the washer
(16), cable bracket (22) and spacer
(18).
Unscrew the retaining screws (2), (3)
and (5) of clutch cover (1).
Tap at various positions along cover
outer edge with a plastic mallet to aid
removal.
Take off clutch cover (1) and collect
the locating bush (13).
Check locating bush (13). Replace if
distorted.
Operations Ref.Sect.
Drain engine oil D 4
Disconnect oil pressure
sensor
P 5
3
3
5
5
7
5
5
3
2
7
1
5
5
