Motore
Engine
sezione / section
N 6.2
97Monster 400/620 - M.Y. 2004 - edizione/edition 00
Rimontaggio coperchio
frizione
Pulire e sgrassare le superfici di
contatto sul coperchio e sul
semicarter e verificare che su
quest'ultimo siano installati la boccola
di centraggio (13) e la guarnizione OR
(12) in corrispondenza del condotto di
passaggio olio.
Applicare un cordone uniforme e
continuo di guarnizione liquida
DUCATI (A) sulla superficie di
accoppiamento del semicarter,
contornando tutti i fori.
Posizionare il coperchio (1) completo
sui semicarter ed impuntare le viti di
fissaggio. Bloccare le viti (2), (3), (5), e
(7) alla coppia prescritta (Sez. C 3)
operando a croce.
Note
Rimontare il passacavo (22), la
boccola (18) e la rosetta (16).
Operazioni Rif. Sez.
Collegare il sensore
pressione olio
P 5
Rifornire il motore di
olio
D 4

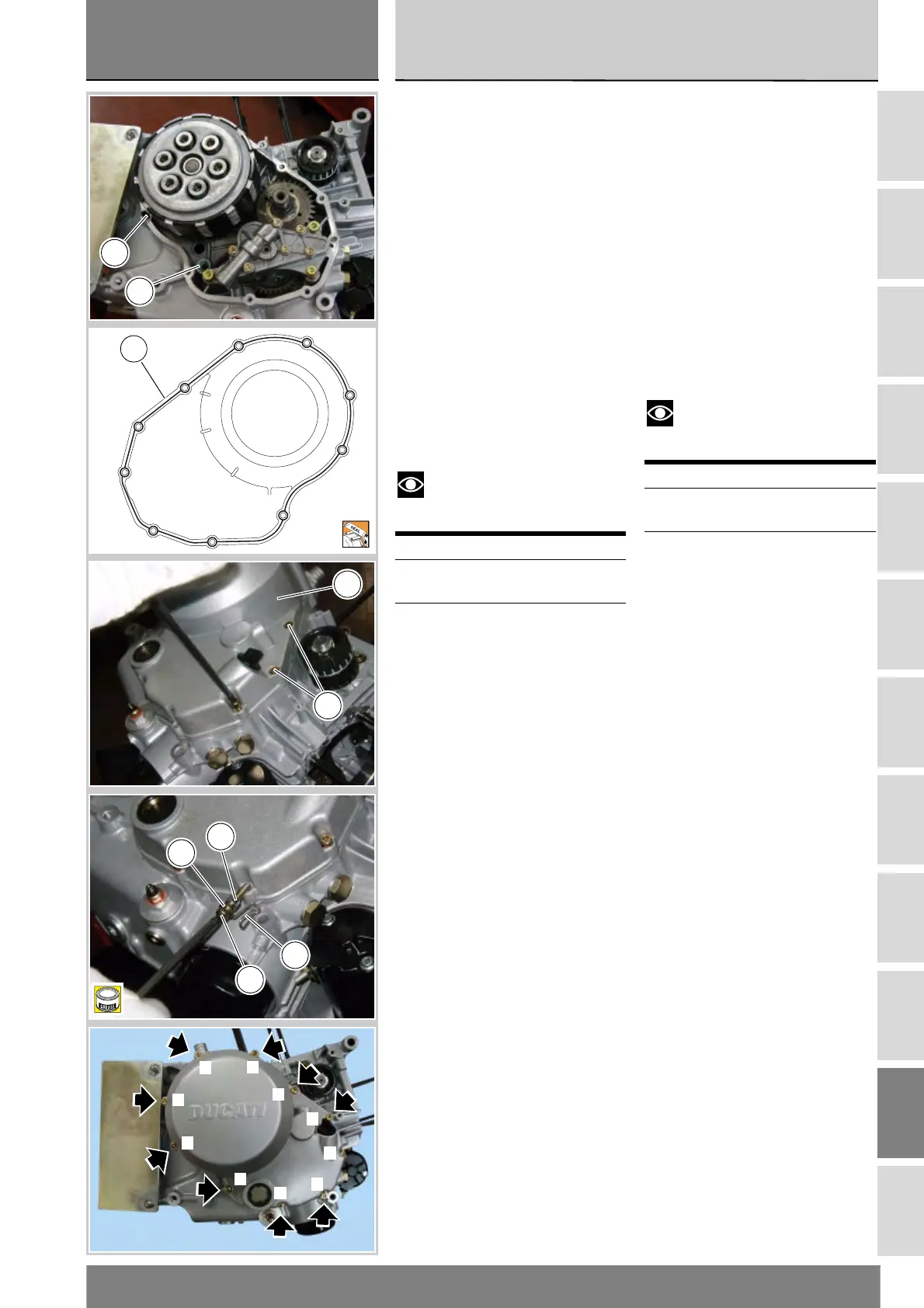

Refitting the clutch cover
Clean and degrease mating surfaces
on cover and casing and ensure that
the centring bush (13) and the O-ring
(12) at the lubrication drill are fitted in
the casing.
Apply an even, regular bead of
DUCATI sealing compound (A) on the
mating surface of the casing and
around all holes.
Locate the complete cover (1) to the
casing and start the retaining screws
in their holes. Tighten the screws (2),
(3), (5) and (7) to the specified torque
(Sect.C 3), follow a cross pattern.
Note
Refit the cable guide (22), bush
(18) and washer (16).
Operations Ref. Sect.
Connect oil pressure
sensor
P 5
Fill engine with oil D 4
13
12
A
1
5
B
18
16
7
22
3
3
5
5
7
5
5
3
2
7
