Motore
Engine
sezione / section
N 6.3
98
AA
B
C
D
E
F
G
H
L
M
N
P
Monster 400/620 - M.Y. 2004 - edizione/edition 00

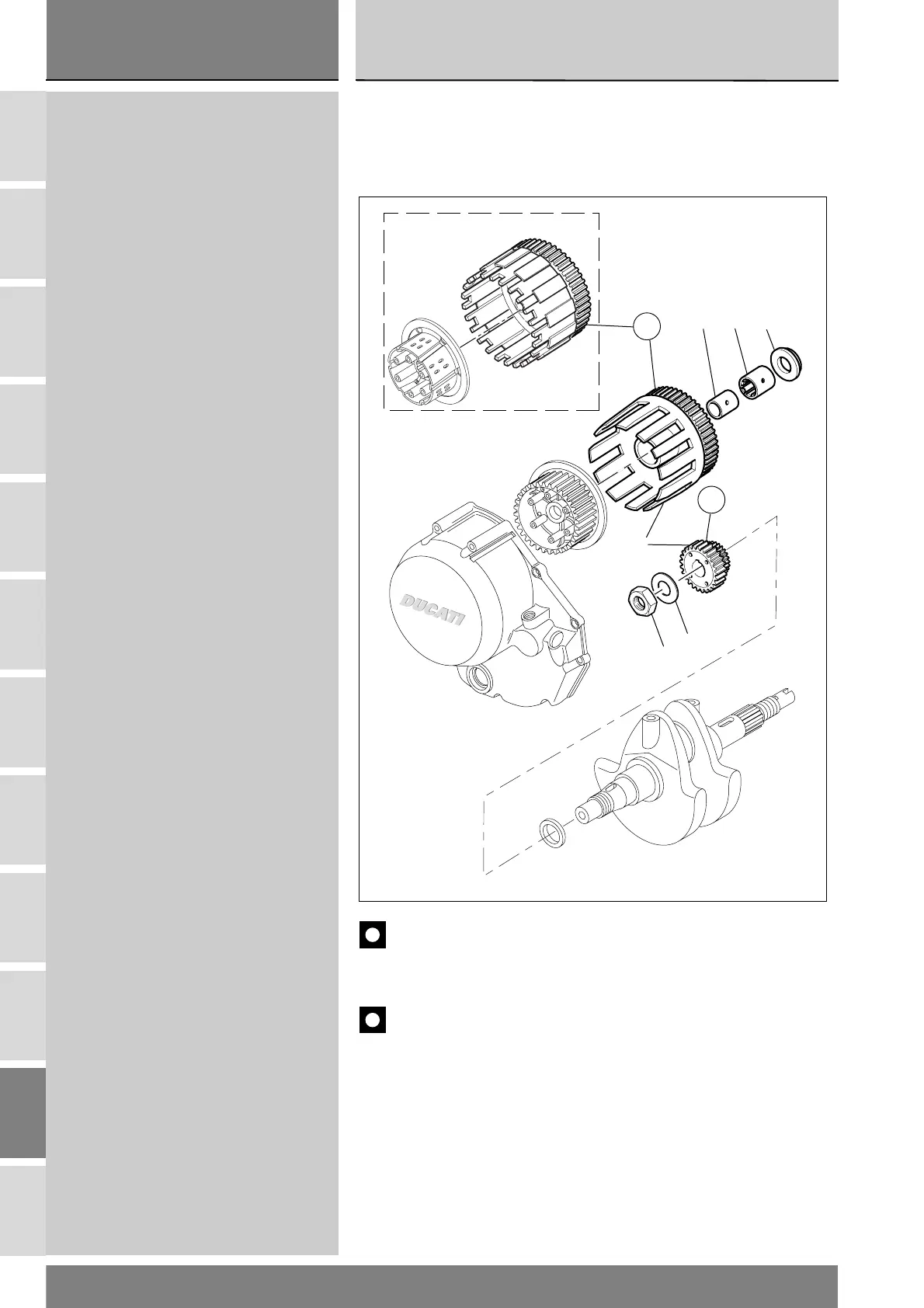

6.3 - GRUPPO FRIZIONE: COPPIA PRIMARIA
1 Campana frizione/Coppia ingranaggio
trasmissione primaria
2 Anello interno
3 Cuscinetto interno
4 Distanziale
5 Ghiera filettata
6 Rosetta di sicurezza
5
6
1
4
3
2
A
B
Vedi Sez. N 9.3
See Sect. N 9.3
Vedi
Sez. N 6.1
See
Sect. N 6.1
Vedi
Sez. N 6.2
See
Sect. N 6.2
Frizione APTC
APTC
6.3 - CLUTCH ASSEMBLY: PRIMARY DRIVE GEARS
1 Clutch housing/Primary drive gears
2 Inner ring
3 Inner bearing
4 Spacer
5 Threaded ring nut
6 Safety washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
N
