Motore
Engine
sezione / section
N 9.1
134 Monster 400/620 - M.Y. 2004 - edizione/edition 00

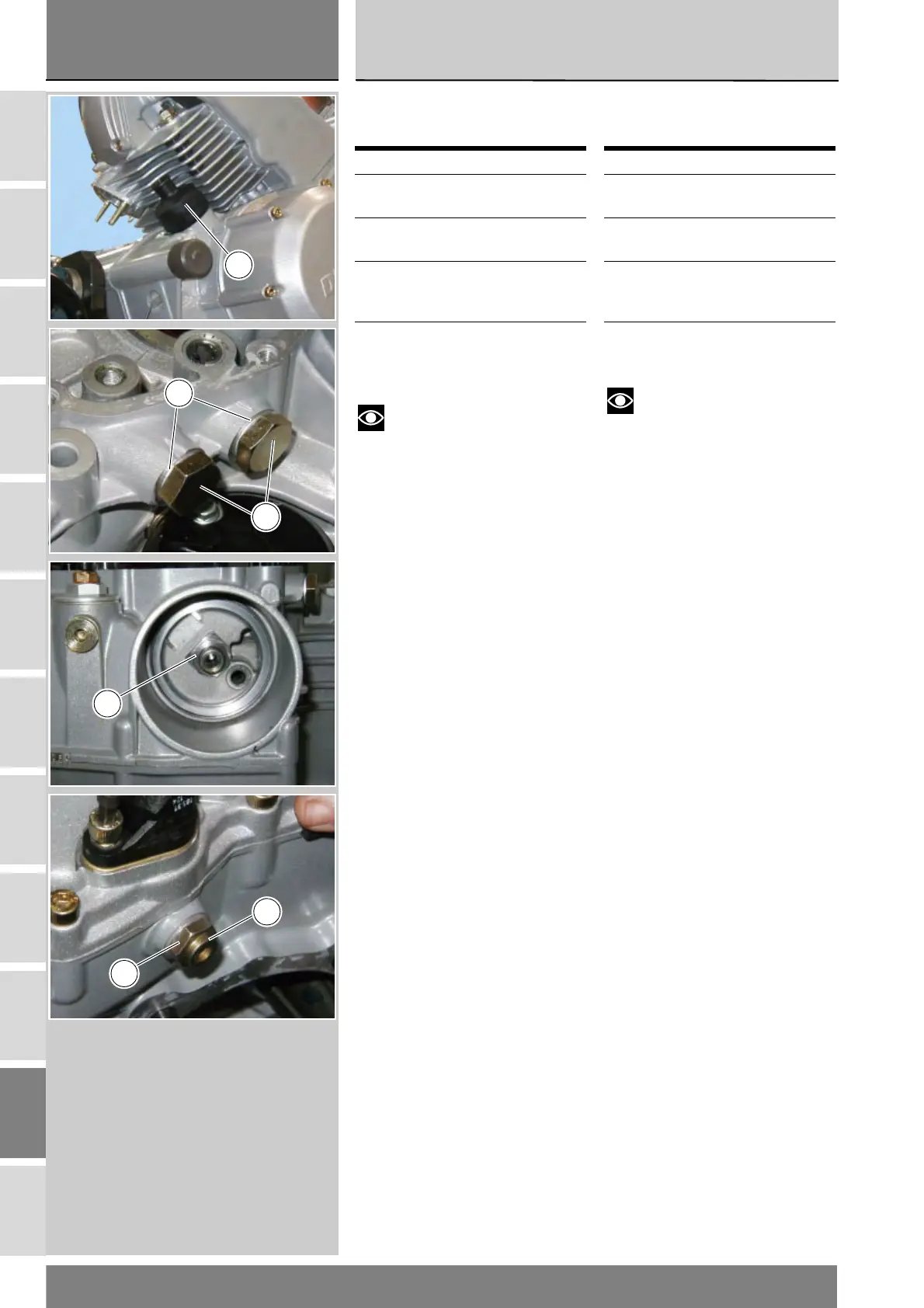

Smontaggio elementi
esterni
Note
La rimozione dei componenti di
seguito illustrata è finalizzata alla
sostituzione e/o alla completa pulizia
dei semicarter. In caso di riutilizzo dei
semicarter originali, la loro rimozione
non è indispensabile.
Rimuovere la valvola (10) di sfiato
vapori olio dal basamento, assieme
alla guarnizione O-Ring (11).
Svitare e rimuovere i due tappi (14)
dal semicarter frizione con le relative
guarnizioni (8).
Svitare e rimuovere la cartuccia filtro
olio (Sez. D 4).
Svitare e rimuovere il nipplo (17) di
supporto filtro olio.
Svitare e rimuovere la vite (7), con
relativa guarnizione (6), per controllo
traferro sensore di fase motore.
Operazioni Rif. Sez.
Rimuovere il motore
dal telaio
N 1
Rimuovere l'impianto di
lubrificazione
N 2.1
Rimuovere il gruppo
teste completo e gli
organi distribuzione
N 4.2
Rimuovere il gruppo
cilindro/pistoni
completo
N 5
Removing the outer
components
Note
The removal procedure
described is only necessary when
changing or cleaning the casings. If
the original casings are reused, the
components may be left in place.
Remove oil breather valve (10) and
O-ring (11) from the engine block.
Undo and remove the two plugs (14)
and seals (8) from the clutch-side
casing.
Undo and remove oil filter cartridge
(Sect. D 4).
Undo and remove oil filter support
nipple (17).
Undo and remove the screw (7) with
gasket (6) to check engine timing
sensor air gap.
Operations Ref.Sect.
Remove the engine
from the frame
N 1
Remove the lubrication
system
N 2.1
Remove the complete
head unit with timing
system
N 4.2
Remove the complete
cylinder/piston unit
N 5
10
8
14
17
6
7
