Motore
Engine
sezione / section
N 9.1
135Monster 400/620 - M.Y. 2004 - edizione/edition 00
Rimuovere dal semicarter frizione il
filtro a rete (18) con relativa
guarnizione, come descritto alla
sezione D 4.
Svitare il tappo (27) facendo
attenzione alla relativa guarnizione.
Rimuovere il tappo di scarico (9) con
relativa guarnizione (28).
Rimuovere l’interruttore folle (19) e la
relativa guarnizione (20).
Rimuovere i prigionieri (12) di
fissaggio teste utilizzando l’apposito
attrezzo.
Rimuovere il saltarello e il puntalino
fisso marce come descritto alla Sez.
N 7.1.

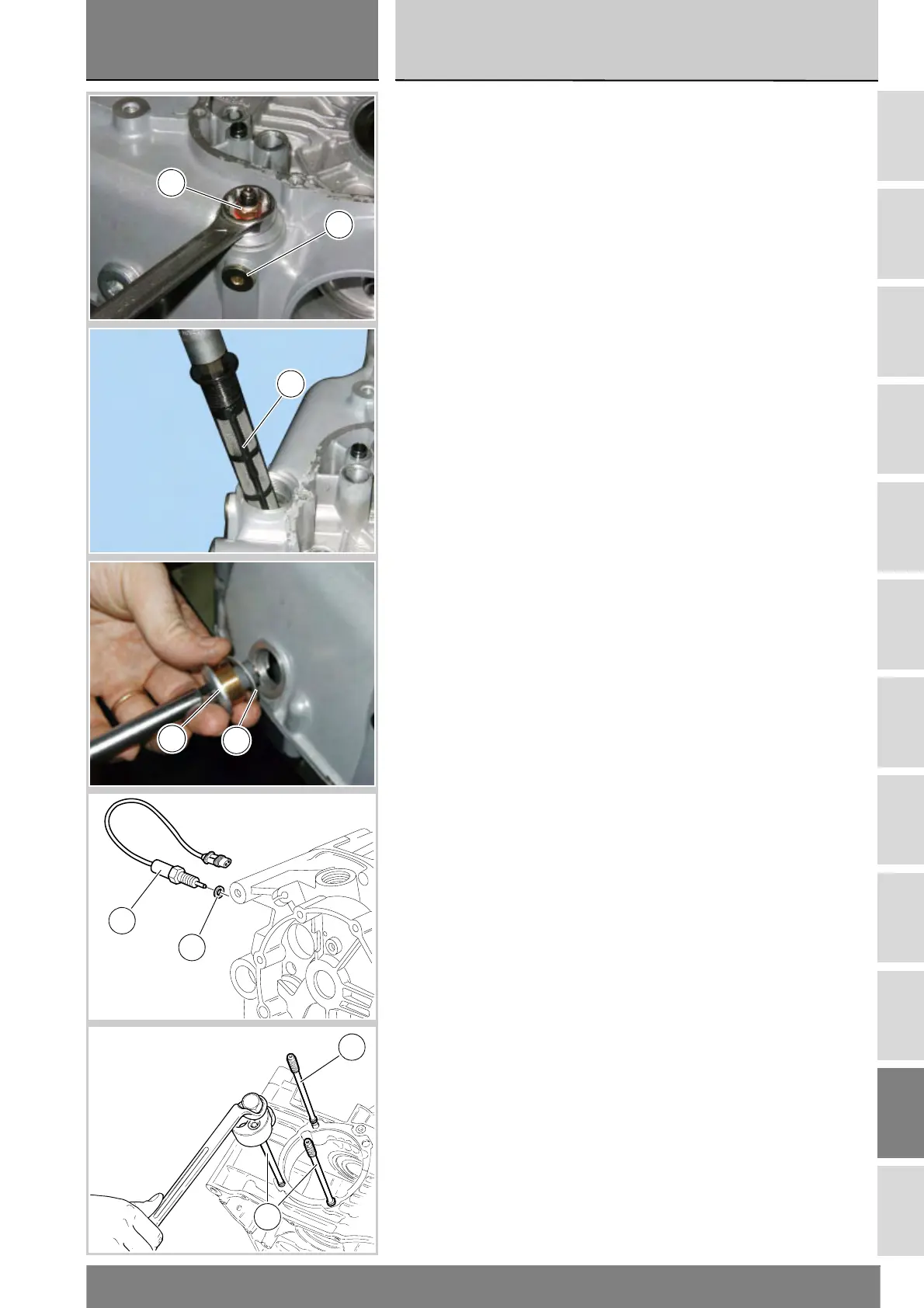

Remove mesh filter (18) and seal
from the clutch-side casing as
described under section D 4.
Remove the plug (27), collect the
seal.
Remove drain plug (9) with seal (28).
Remove neutral light switch (19) with
seal (20).
Using the special tool, remove head
stud bolts (12).
Remove gear selector ratchet and
gear stopper as described in Sect. N
7.1.
18
27
18
9
28
19
20
12
12
