Ducati monster 620 i.e. - Page 447

Motore
Engine
sezione / section
N 9.2
139
A
B
C
D
E
F
G
H
L
M
N
P
Monster 400 - 620 Aggiornamento/Update - M.Y. 2006 - edizione/edition 00
9.2 - GRUPPO CARTER: SEMICARTER
1 Anello elastico di arresto
2 Albero rinvio distribuzione
3 Bussola porta cuscinetto
4 Cuscinetto
5 Guarnizione OR
6 Anello seeger
7 Cuscinetto
8Vite
9 Piastrino di fermo
10 Cuscinetto
11 Anello di tenuta
12 Cuscinetto
13 Rosetta
14 Cuscinetto
15 Cuscinetto
16 Vite
17 Distanziale
18 Vite
19 Boccola
20 Anello di tenuta
21 Cuscinetto
22 Anello Seeger
23 Cuscinetto
24 Bussola porta cuscinetto
25 Vite
26 Vite
27 Vite
28 Vite speciale
29 Vite
30 Anello elastico
31 Anello di tenuta
32 Astuccio a rullini
33 Semicarter lato alternatore
34 Semicarter lato frizione
27
8
221
33
28
24
23
25
3
58
4
1
2
19
11109
27
181714
15
222120
13
1276
32 3131 30
30
16
29
26
32
31
31
33
28
24
23
34

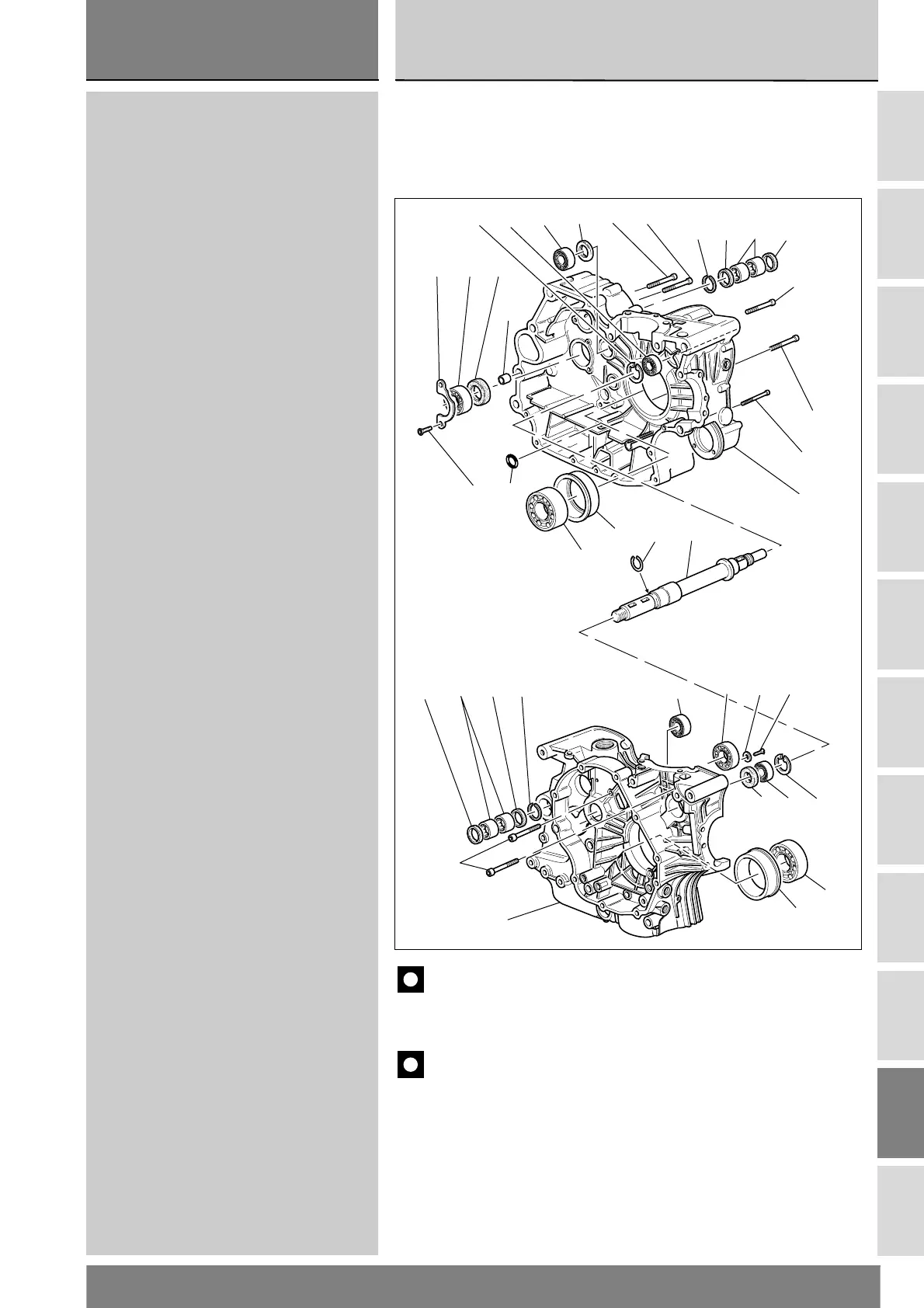

9.2 - CASING UNIT: CRANKCASES
1 Snap ring
2 Timing layshaft
3 Bearing bush
4Bearing
5O-ring
6Circlip
7 Bearing
8Screw
9 Stop plate
10 Bearing
11 Seal
12 Bearing
13 Washer
14 Bearing
15 Bearing
16 Screw
17 Spacer
18 Screw
19 Bush
20 Seal
21 Bearing
22 Circlip
23 Bearing
24 Bearing bush
25 Screw
26 Screw
27 Screw
28 Special screw
29 Screw
30 Snap ring
31 Seal
32 Needle roller bearing
33 Generator-side casing
34 Clutch-side casing
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
N
