Impianto elettrico
Electric system
sezione / section
P 6
46 Monster 400/620 - M.Y. 2004 - edizione/edition 00

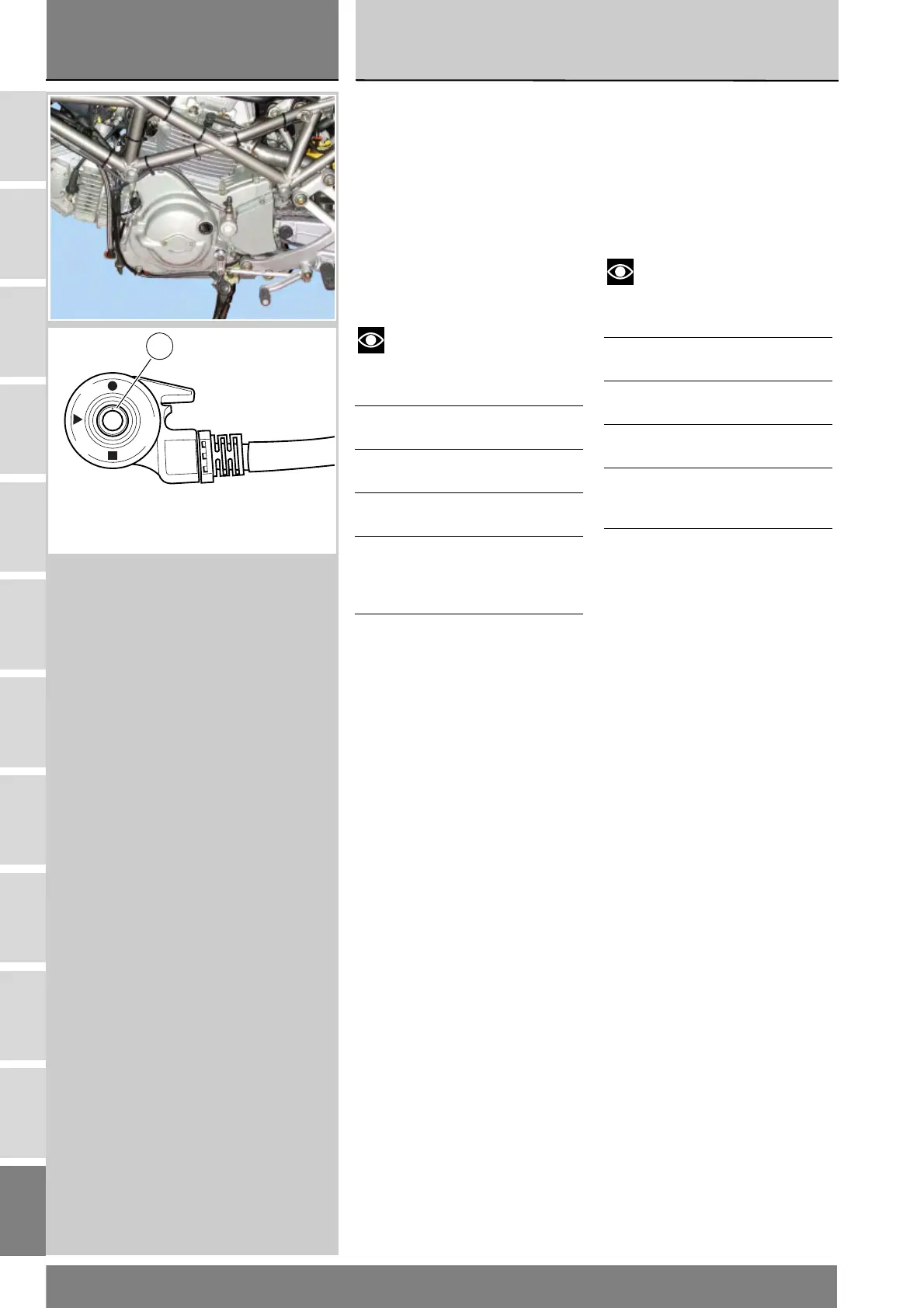

Controllo interruttore
stampella laterale
Rimuovere l’interruttore dalla
stampella (Sez. H 5) e scollegare la
connessione del cablaggio principale
dall’interruttore stesso (vedi capitolo
“Disposizione dei cablaggi sul
motociclo” Sez. P 1).
Con un multimetro analogico o
digitale (Sez. P 9) verificare il
funzionamento dell’interruttore (Vedi
tabella).
Note
La medesima verifica può
essere eseguita con lo strumento di
diagnosi “Mathesis” (Sez. P 9).
❍ = Contatto aperto
X = Contatto chiuso
Pos. piolo (A) Utilizzatori Val.
● - ▲❍ X
▲ - ■ X ❍
Pos. multi-
metro
Verde/
Verde
Bianco
Verde/
Giallo
Nero
Checking the side stand switch
Remove switch from side stand
(Sect. H 5) and disconnect it from the
main wiring (refer to "Arrangement of
wiring on frame" in Sect. P 1).
Use an analogue or digital multimeter
(Sect. P 9) to check switch correct
operation. See table below.
Note
The same test may be done
using the "Mathesis" tester (Sect. P
9).
❍ = Open contact
X = Closed contact
Pin pos. (A) El. items Val.
● - ▲❍ X
▲ - ■ X ❍
Multimeter
pos.
Green/
Green
White
Green/
Yellow
Black
A
