40

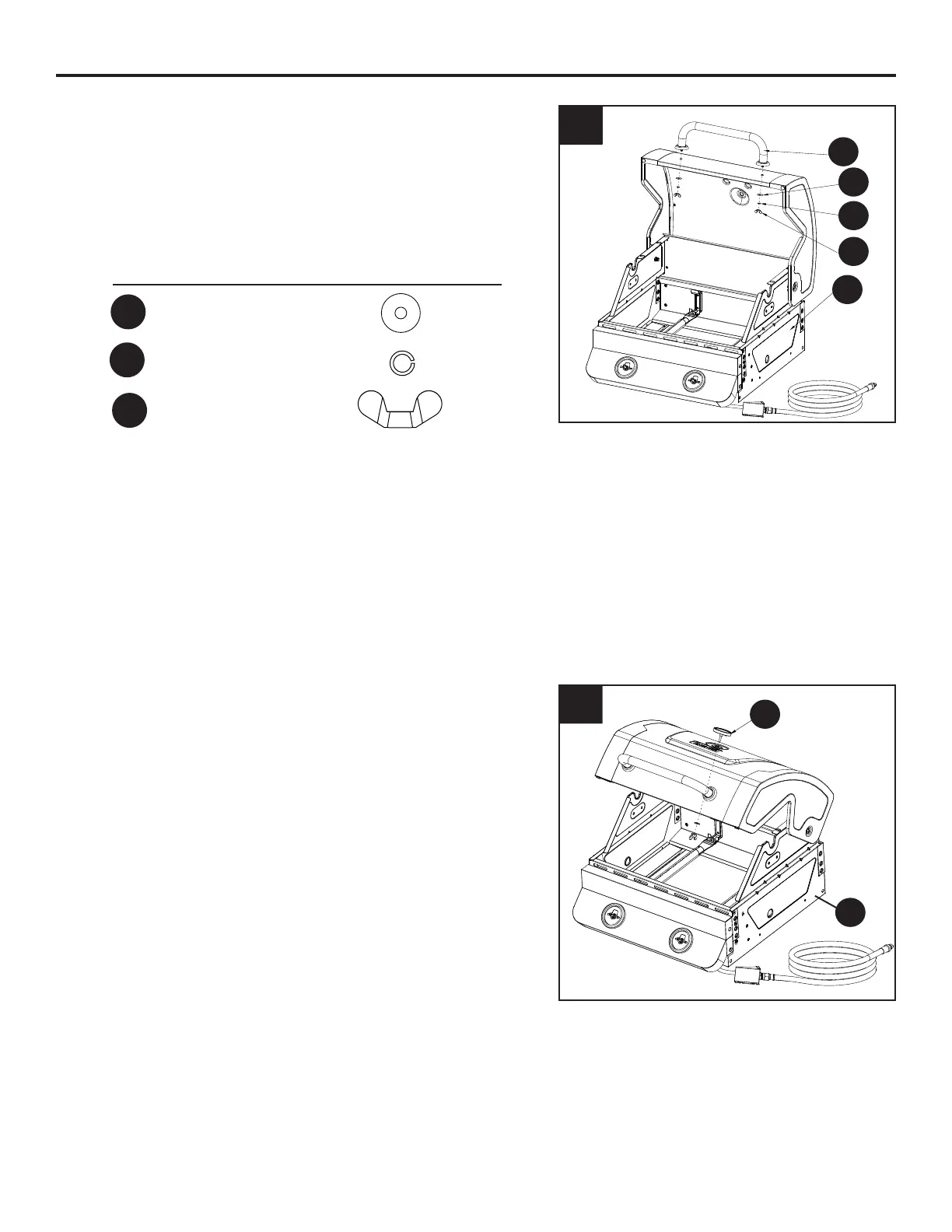

INSTRUCTIONS D’ASSEMBLAGE
9. Fixez la poignée du couvercle (A) au bâti du
barbecue (C) avec deux écrous à oreilles M6
(DD), deux rondelles élastiques M6 (CC) et
deux rondelles plates M6 (BB).
10. Enlevez l’écrou à oreilles et la rondelle plate
préassemblés sur la jauge de température
(B), puis xez la jauge de température (B)
au bâti du barbecue (C). Fixez la jauge de
température (B) avec l’écrou à oreilles et la
rondelle plate retirés précédemment.
Matériel utilisé
DD
Écrou à oreilles M6
x 2
BB
Rondelle élastique M6
x 2
CC
Rondelle plate M6
x 2
CC
BB
A
C
DD
9
DD
A
C
CC
BB
B
10
B
C
