Dyna-Glo DGP321SNN - Instrucciones de Ensamblaje

65
L
Wrench
x1
II
Hardware Used
G
I
H
II
INSTRUCCIONES DE ENSAMBLAJE

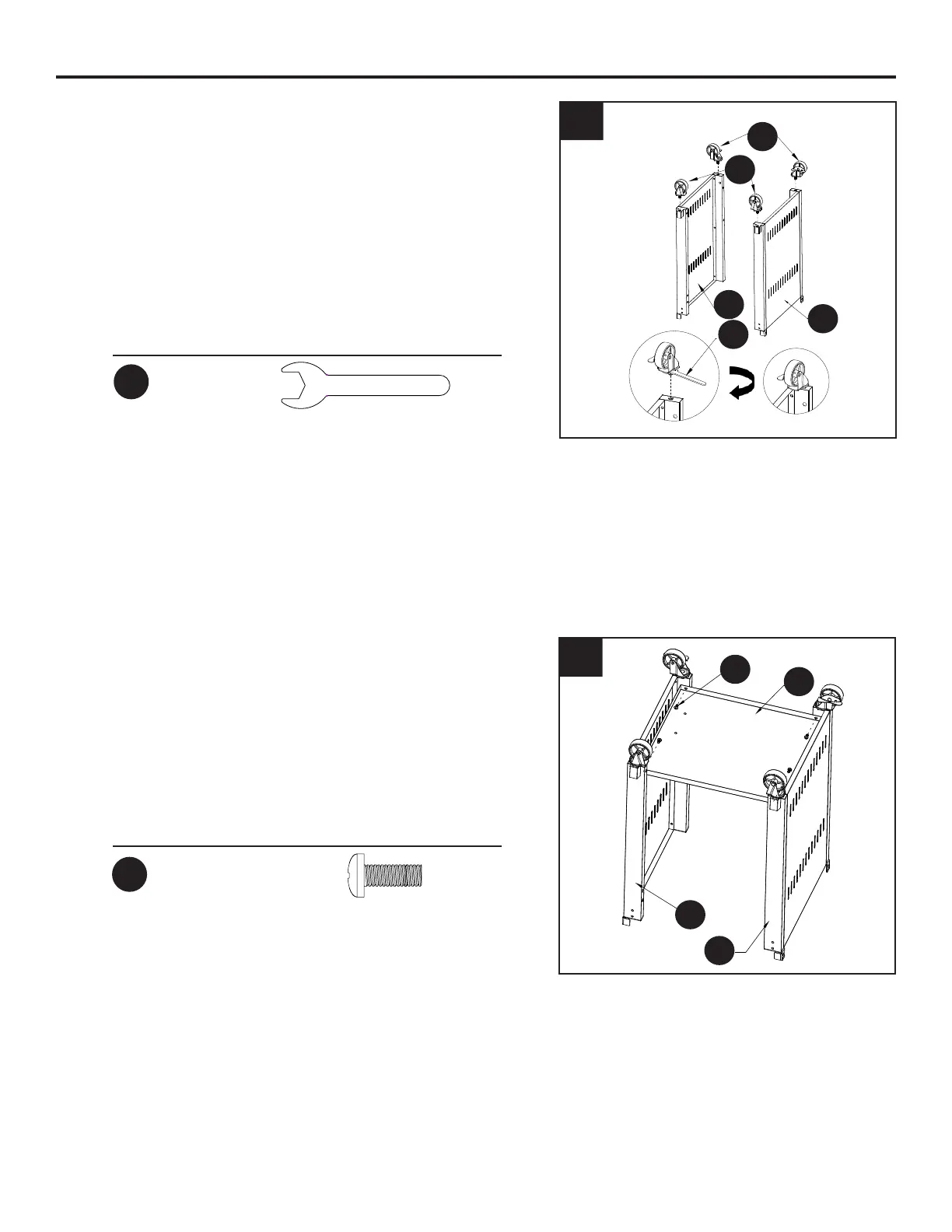

1. Fije las dos ruedecillas giratorias con
mecanismo de bloqueo (H) y las dos
ruedecillas giratorias sin mecanismo de
bloqueo (I) al conjunto del panel del lado
izquierdo del carro (L) y el conjunto del panel
del lado derecho del carro (G) con la llave (II).
Herramientas y tornillería utilizadas
Llave
2. Fije el conjunto del panel del lado izquierdo
del carro (L) y el conjunto del panel del lado
derecho del carro (G) a la repisa del panel
inferior del carro (J) con cuatro pernos M6 × 16
(AA).
NO AJUSTE LOS PERNOS TODAVÍA.
Herramientas y tornillería utilizadas
AA
Pernos M6 × 16
× 4
II
1
H
I
L
II
G
2
AA
J
G
L
