INSTRUCCIONES DE ENSAMBLAJE

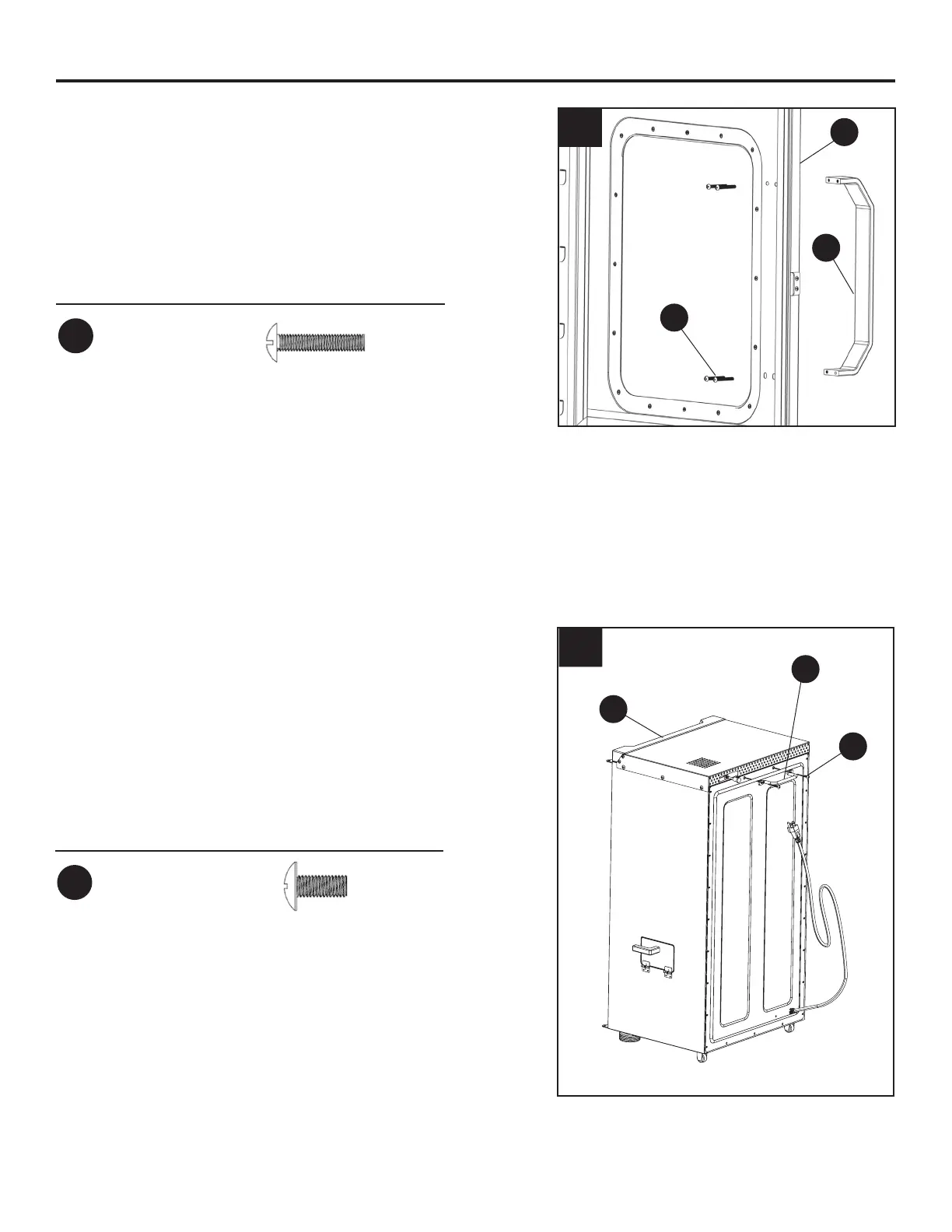

1. Extraiga los 4 tornillos M4 × 35 mm
ensamblados previamente (BB) de la manija
de la puerta (E) y je la manija de la puerta (E)
al conjunto de la puerta superior (C), como se
muestra. Ajuste los tornillos.
2. Extraiga los 2 tornillos M5 × 12 mm ensamblados
previamente (AA) del conjunto del gabinete del
ahumador (A). Inserte los 2 tornillos en la manija
posterior (B) y en los oricios roscados de la parte
posterior del conjunto del gabinete del ahumador
(A). Ajuste los tornillos.
1
2
B
A
C
Herramientas y tornillería utilizadas
BB
Tornillo
M4 × 35 mm
× 4
BB
Herramientas y tornillería utilizadas
AA
Tornillo
M5 × 12 mm
× 2
AA
E
